DTC B2001 Короткое замыкание на GND в цепи электродвигателя правого ремня безопасности


ОПИСАНИЕ

ЭБУ ремней безопасности принимает данные из ЭБУ контроля дистанции по шине CAN и инициирует натяжение ремня безопасности, приводя в действие электродвигатель правого переднего ремня с катушкой и преднатяжителем в сборе.
ПРЕДОСТЕРЕЖЕНИЕ:
В правый передний ремень безопасности встроен преднатяжитель. Всегда строго соблюдайте последовательность проверки, иначе (например, в случае проверки ненадлежащих разъемов) преднатяжитель может сработать.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2001
При выполнении одного из следующих условий:
  1. В течение не менее 1 с регистрируется короткое замыкание на массу в цепи электродвигателя правого ремня безопасности
  2. Короткое замыкание в цепи электродвигателя правого ремня безопасности
  1. Жгут проводов (ЭБУ ремней безопасности - правый передний ремень с катушкой и преднатяжителем в сборе)
  2. Правый передний ремень с катушкой и преднатяжителем в сборе
  3. ЭБУ ремней безопасности

СХЕМА СОЕДИНЕНИЙ

См. DTC B2000 (см. стр. Нажмите здесь).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
В случае замены ЭБУ ремней безопасности необходимо выполнить активную диагностику (см. стр. Нажмите здесь).
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ – ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ)


    Lexus GS450h GWS191.Предаварийная Безопасность.Предаварийная Система Безопасности. Dtc B2001 Короткое Замыкание На Gnd В Цепи Электродвигателя Правого Ремня Безопасности

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

  1. Отсоедините разъем V8 ремня безопасности.

  1. Отсоедините разъем W30.

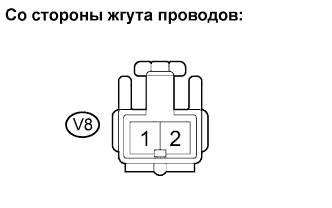

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V8-1 - масса
    		1 МОм или более
    V8-2 - масса
    		1 МОм или более
    V8-1 - V8-2
    		1 МОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ


    Lexus GS450h GWS191.Предаварийная Безопасность.Предаварийная Система Безопасности. Dtc B2001 Короткое Замыкание На Gnd В Цепи Электродвигателя Правого Ремня Безопасности

  1. Подсоедините разъем V8 ремня безопасности.

  1. Отсоедините разъем W30 ЭБУ.

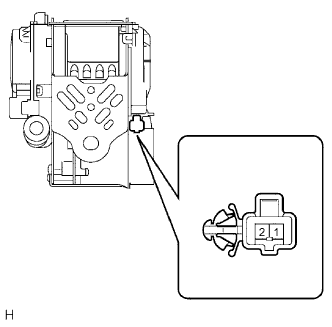

  1. Измерьте сопротивление между контактами разъема.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    1 - масса
    		1 МОм или более
    2 - масса
    		1 МОм или более


NG
ЗАМЕНИТЕ ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ
OK

ЗАМЕНИТЕ ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ
