Внутреннее Оборудование Автомобиля. Система Заднего Солнцезащитного Навеса Функция Приведения В Действие Заднего Солнцезащитного Навеса При Переключении Передачи Не Работает, Когда Рычаг Переключения Передач Смещается В Положение R

Кузов. Lexus GS450h GWS191

Внутреннее Оборудование Автомобиля. Lexus GS450h GWS191

ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (УПРАВЛЯЮЩИЙ СИГНАЛ ЗАДНЕГО ХОДА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЗАДНИЙ СОЛНЦЕЗАЩИТНЫЙ НАВЕС - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК БАГАЖНОГО ОТДЕЛЕНИЯ)

ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

СИСТЕМА ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА - Функция приведения в действие заднего солнцезащитного навеса при переключении передачи не работает, когда рычаг переключения передач смещается в положение R

ОПИСАНИЕ СИСТЕМЫ

Когда зажигание (IG) включено и задний солнцезащитный навес поднят, перемещение рычага в положение R приводит к тому, что переключатель PNP посылает сигнал заднего хода на ECM. Затем ECM посылает этот сигнал по линии мультиплексной системы передачи данных на задний ЭБУ сети мультиплексной связи (ЭБУ распределительного блока багажного отделения), который отправляет сигнал на реле заднего солнцезащитного навеса. Затем реле опускает задний солнцезащитный навес.

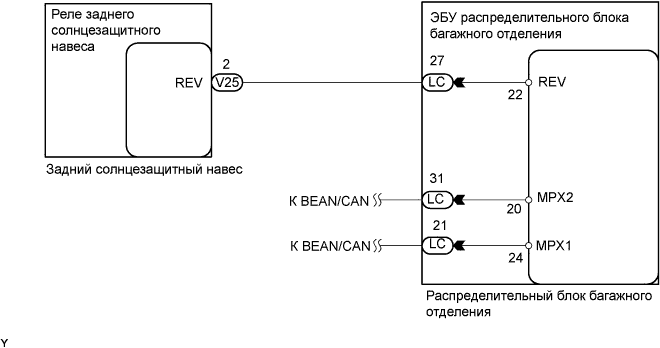

СХЕМА СОЕДИНЕНИЙ

Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Система Заднего Солнцезащитного Навеса Функция Приведения В Действие Заднего Солнцезащитного Навеса При Переключении Передачи Не Работает, Когда Рычаг Переключения Передач Смещается В Положение R

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (УПРАВЛЯЮЩИЙ СИГНАЛ ЗАДНЕГО ХОДА)

Убедитесь, что задний солнцезащитный навес опускается.

Выберите режим ACTIVE TEST, с помощью портативного диагностического прибора подайте команду управления, после чего проверьте, опускается ли задний солнцезащитный навес.

ЭБУ распределительного блока багажного отделения
Параметр / Устройство	Описание проверки	Замечание по диагностике
Reverse signal control	Управляющий выходной сигнал заднего хода / Hi (ON) или Lo (OFF)	-

OK:: Задний солнцезащитный навес можно опустить.

ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ" (Нажмите здесь)

NG

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЗАДНИЙ СОЛНЦЕЗАЩИТНЫЙ НАВЕС - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК БАГАЖНОГО ОТДЕЛЕНИЯ)

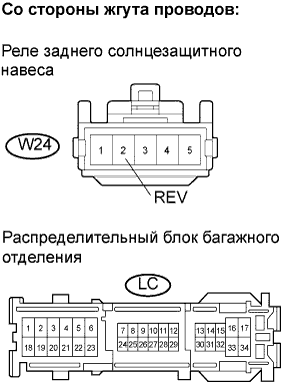

Отсоедините разъем W24 реле.

Отсоедините разъем LC распределительного блока.

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
W24-2 (REV) - LC-27	Менее 1 Ом
W24-2 (REV) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

3.ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

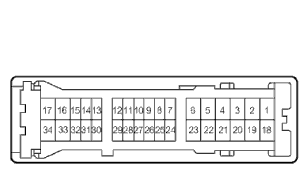

Отсоедините разъем LC распределительного блока.

Измерьте напряжение на распределительном блоке.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
LC-27 - масса	Зажигание включено (IG), рычаг переключения передач в положении P	Менее 1 В
LC-27 - масса	Зажигание включено (IG), рычаг переключения передач в положении R	10-14 В

ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ

ЗАМЕНИТЕ ЗАДНИЙ СОЛНЦЕЗАЩИТНЫЙ НАВЕС В СБОРЕ
