СИСТЕМА ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА - Задний солнцезащитный навес не управляется переключателем солнцезащитного навеса


ОПИСАНИЕ СИСТЕМЫ

При нажатии переключателя заднего солнцезащитного навеса сигнал направляется непосредственно на интегрированную панель управления в сборе. Затем этот сигнал передается по линии мультиплексной системы передачи данных на распределительный блок багажного отделения (ЭБУ распределительного блока багажного отделения), который управляет реле заднего солнцезащитного навеса.

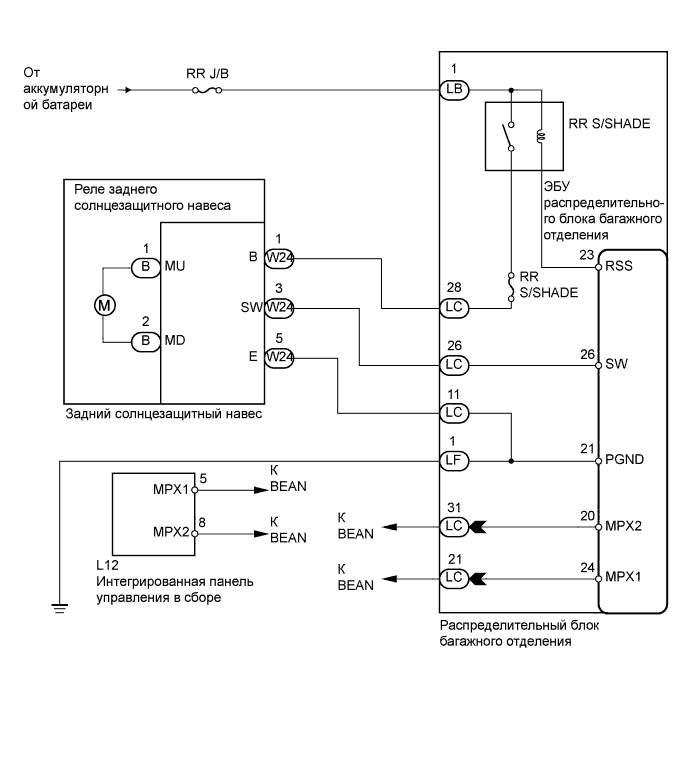

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Система Заднего Солнцезащитного Навеса Задний Солнцезащитный Навес Не Управляется Переключателем Солнцезащитного Навеса


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНУЮ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ (ЭБУ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА БАГАЖНОГО ОТДЕЛЕНИЯ - ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ)

  1. См. раздел "ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ" для мультиплексной системе передачи данных (стр. Нажмите здесь).


ДАЛЕЕ


2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПЕРЕКЛЮЧАТЕЛЬ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА)

  1. Проверьте в режиме DATA LIST работу переключателя заднего солнцезащитного навеса.

    Интегрированная панель управления в сборе
    Параметр / Устройство
    		Измеряемая величина / диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    Rear Sunshade Switch
    		Переключатель заднего солнцезащитного навеса (передний переключатель) / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель заднего солнцезащитного навеса нажат.
    OFF (ВЫКЛ): переключатель заднего солнцезащитного навеса не нажат.
    		-
    OK:
    На экране появляется индикатор "ON" (ВКЛ) (переключатель заднего солнцезащитного навеса нажат).


NG
ЗАМЕНИТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ
OK


3.ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ (RR J/B, RR S/SHADE)

  1. Извлеките плавкий предохранитель RR-J/B из блока реле № 1 моторного отсека.

  1. Извлеките плавкий предохранитель RR S/SHADE из распределительного блока багажного отделения.

  1. Измерьте сопротивление предохранителей.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК БАГАЖНОГО ОТДЕЛЕНИЯ - РЕЛЕ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА, АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Система Заднего Солнцезащитного Навеса Задний Солнцезащитный Навес Не Управляется Переключателем Солнцезащитного Навеса

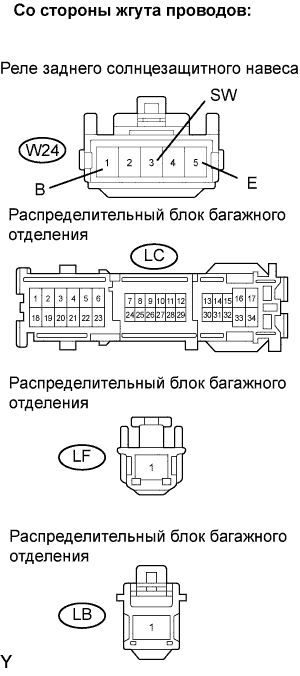

  1. Отсоедините разъем W24 реле.

  1. Отсоедините разъемы распределительного блока LB, LC и LF.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    LC-28 - W24-1 (B)
    		Менее 1 Ом
    LC-26 - W24-3 (SW)
    		Менее 1 Ом
    LC-11 - W24-5 (E)
    		Менее 1 Ом
    LF-1 - масса
    		Менее 1 Ом
    LC-28 - масса
    		10 кОм или более
    LC-26 - масса
    		10 кОм или более
    LC-11 - масса
    		10 кОм или более

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    LB-1 - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ ЗАДНИЙ СОЛНЦЕЗАЩИТНЫЙ НАВЕС В СБОРЕ (РАБОТА ЭЛЕКТРОДВИГАТЕЛЯ)

  1. Проверьте задний солнцезащитный навес (см. стр. Нажмите здесь).

    OK:
    Задний солнцезащитный навес поднимается и опускается.


NG
ЗАМЕНИТЕ ЗАДНИЙ СОЛНЦЕЗАЩИТНЫЙ НАВЕС В СБОРЕ
OK


6.ПРОВЕРЬТЕ РЕЛЕ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА

  1. После замены реле заднего солнцезащитного навеса проверьте работу навеса.

    OK:
    Задний солнцезащитный навес работает нормально.


NG
ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ
OK

НОРМАЛЬНО (РЕЛЕ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА НЕИСПРАВНО)
