DTC B1280 Прекращение обмена данными с ЭБУ левого распределительного блока


ОПИСАНИЕ

Данный код DTC обнаруживается, когда обмен данными между левым главным ЭБУ кузова (распределительным блоком с левой стороны кожуха) и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1280
Прекращение обмена данными с ЭБУ распределительного блока со стороны пассажира
  1. Левый главный ЭБУ кузова
  2. Жгут проводов

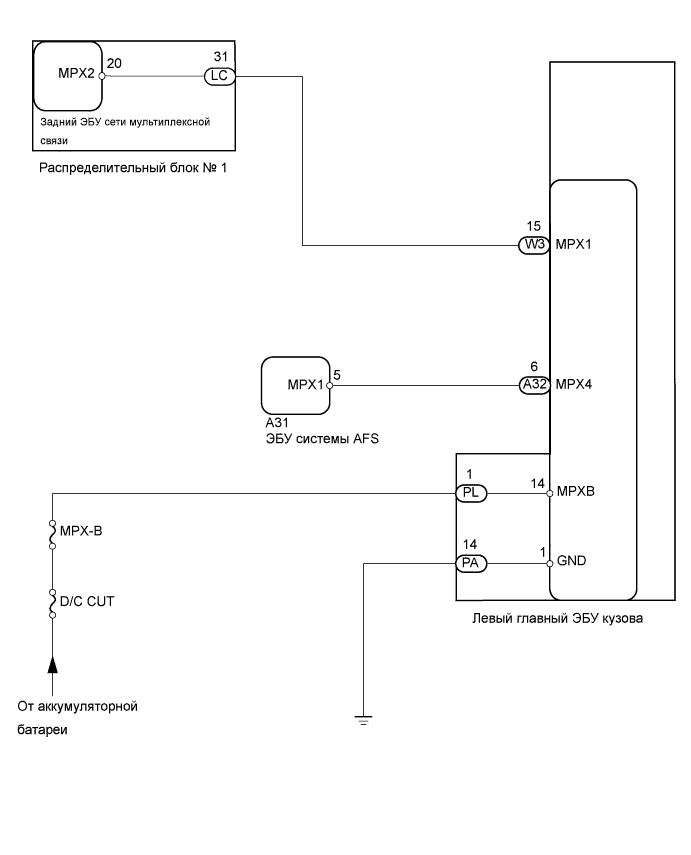

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1280 Прекращение Обмена Данными С Эбу Левого Распределительного Блока


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (MPX-B)

  1. Извлеките предохранитель MPX-B из блока реле моторного отсека № 1, распределительного блока.

  1. Измерьте сопротивление плавкого предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1280 Прекращение Обмена Данными С Эбу Левого Распределительного Блока

  1. Отсоедините разъемы PL и PA ЭБУ.

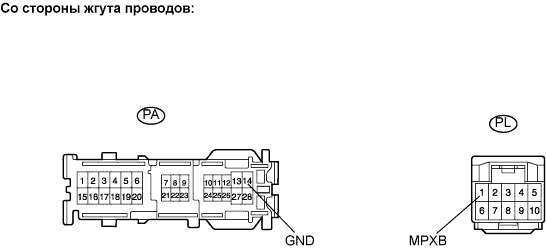

  1. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    PA-14 (GND) - масса
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    PL-1 (MPXB) - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1280 Прекращение Обмена Данными С Эбу Левого Распределительного Блока

  1. Отсоедините разъемы W3, A32 и A31 ЭБУ.

  1. Отсоедините разъем LC распределительного блока.

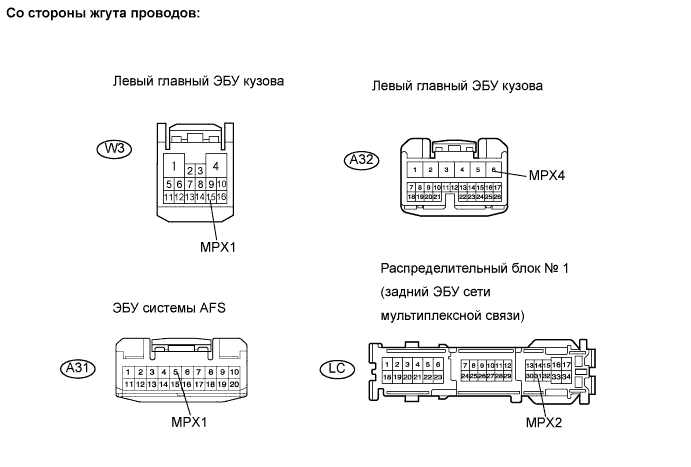

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    W3-15 (MPX1) - LC-31 (MPX2)
    		Менее 1 Ом
    A32-6 (MPX4) - A31-5 (MPX1)
    		Менее 1 Ом
    Результат
    Результат
    		Следующий шаг
    Оба сопротивления – в норме
    		А
    Одно сопротивление – в норме
    		B
    Оба сопротивления – не в норме
    		C


B
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА И ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А

ЗАМЕНИТЕ ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
