DTC B1273 Прекращение обмена данными с ЭБУ люка |
ОПИСАНИЕ
Данный код DTC обнаруживается, когда обмен данными между приводным механизмом люка (ЭБУ люка) и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
B1273
| Прекращение обмена данными с ЭБУ люка
| - Приводной механизм люка (ЭБУ люка)
- Жгут проводов
|

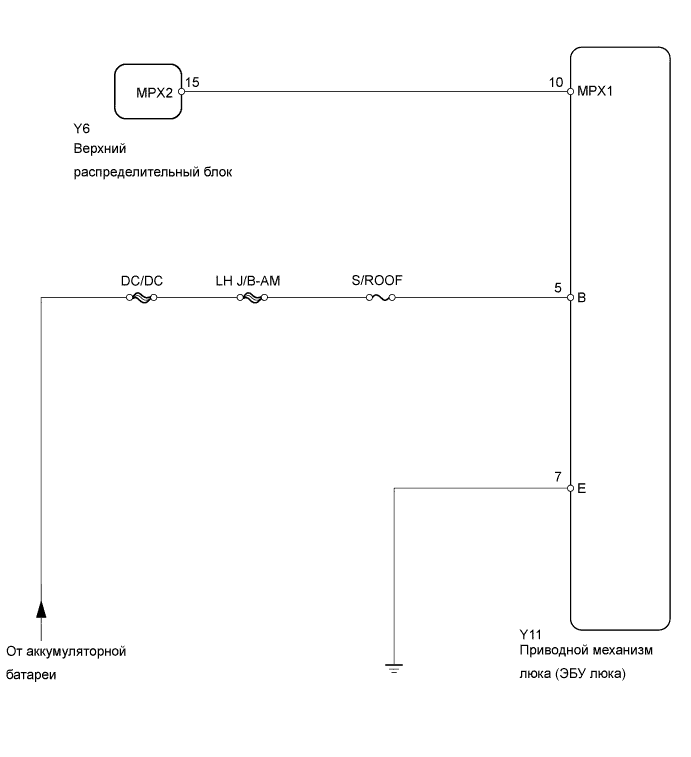

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ |
Убедитесь, что с помощью переключателей наклона и сдвига можно управлять люком.
- OK:
- С помощью переключателей наклона и сдвига можно управлять люком.
| | ЗАМЕНИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА |
|
|
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЛЮКА - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА) |

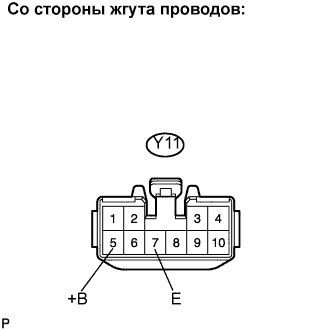

Отсоедините разъем Y11 приводного механизма.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
Y11-7 (E) - масса
| Менее 1 Ом
|
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Заданные условия
|
Y11-5 (B) - масса
| 10-14 В
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| 3.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ |

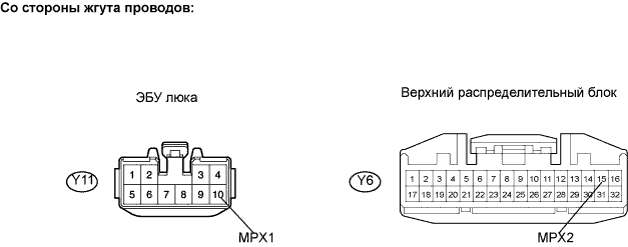

Отсоедините разъем Y11 приводного механизма.
Отсоедините разъем Y6 ЭБУ.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
Y11-10 (MPX1) - Y6-15 (MPX2)
| Менее 1 Ом
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ЗАМЕНИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ |
|
