DTC B1296 Прекращение обмена данными с ЭБУ передних фар


ОПИСАНИЕ

Данный код DTC обнаруживается, когда обмен данными между блоком реле № 1 моторного отсека, распределительным блоком (передним контроллером) и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1296
Прекращение обмена данными с передним контроллером
  1. Блок реле № 1 моторного отсека, распределительный блок (передний контроллер)
  2. Жгут проводов

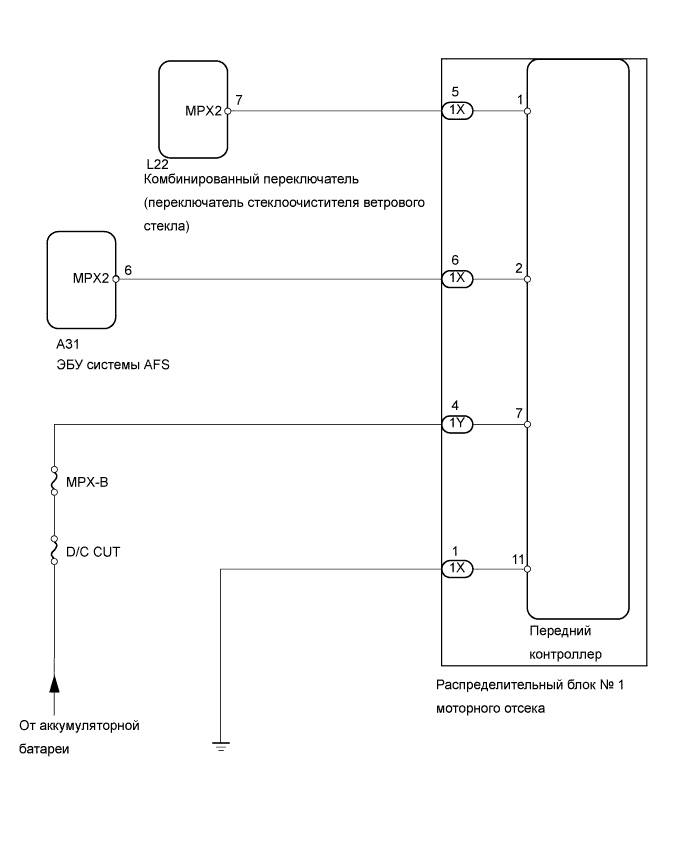

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1296 Прекращение Обмена Данными С Эбу Передних Фар


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

  1. Включите переключатель света фар и убедитесь, что фары горят.

    OK:
    Фары горят.


OK
ЗАМЕНИТЕ БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА, РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК (ПЕРЕДНИЙ КОНТРОЛЛЕР)
NG


2.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (MPX-B)

  1. Извлеките предохранитель MPX-B из блока реле моторного отсека № 1, распределительного блока.

  1. Измерьте сопротивление предохранителей.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕДНИЙ КОНТРОЛЛЕР - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1296 Прекращение Обмена Данными С Эбу Передних Фар

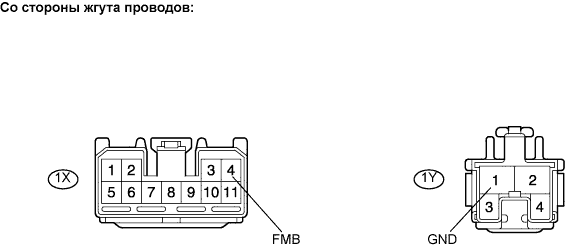

  1. Отсоедините разъемы 1X и 1Y распределительного блока № 1 моторного отсека.

  1. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    1X-4 - масса
    		10-14 В
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    1Y-1 - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1296 Прекращение Обмена Данными С Эбу Передних Фар

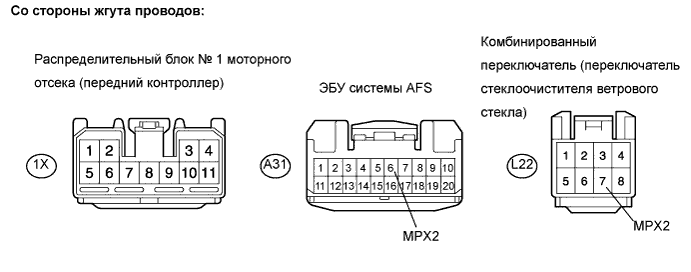

  1. Отсоедините разъем L22 переключателя.

  1. Отсоедините разъем А31 ЭБУ.

  1. Отсоедините разъем 1X от распределительного блока № 1 моторного отсека.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    1X-5 - L22-7 (MPX2)
    		Менее 1 Ом
    1X-6 - A31-6 (MPX2)
    		Менее 1 Ом
    Результат
    Результат
    		Следующий шаг
    Оба сопротивления – в норме
    		А
    Одно сопротивление – в норме
    		B
    Оба сопротивления – не в норме
    		C


B
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА, РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А


5.ПРОВЕРЬТЕ РАБОТУ ПЕРЕДНЕГО КОНТРОЛЛЕРА

  1. После замены переднего контроллера исправным убедитесь, что фары горят.

    OK:
    Фары горят.


NG
ЗАМЕНИТЕ БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА, РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК
OK

ЗАМЕНИТЕ ПЕРЕДНИЙ КОНТРОЛЛЕР
