DTC B1281 Прекращение обмена данными с ЭБУ системы SRS


ОПИСАНИЕ


УКАЗАНИЕ:
Под "ЭБУ системы SRS" подразумевается центральный блок управления системы SRS.
Данный код DTC обнаруживается, когда обмен данными между центральным блоком системы SRS и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1281
Прекращение обмена данными с ЭБУ системы SRS
  1. Центральный блок управления системы SRS
  2. Жгут проводов

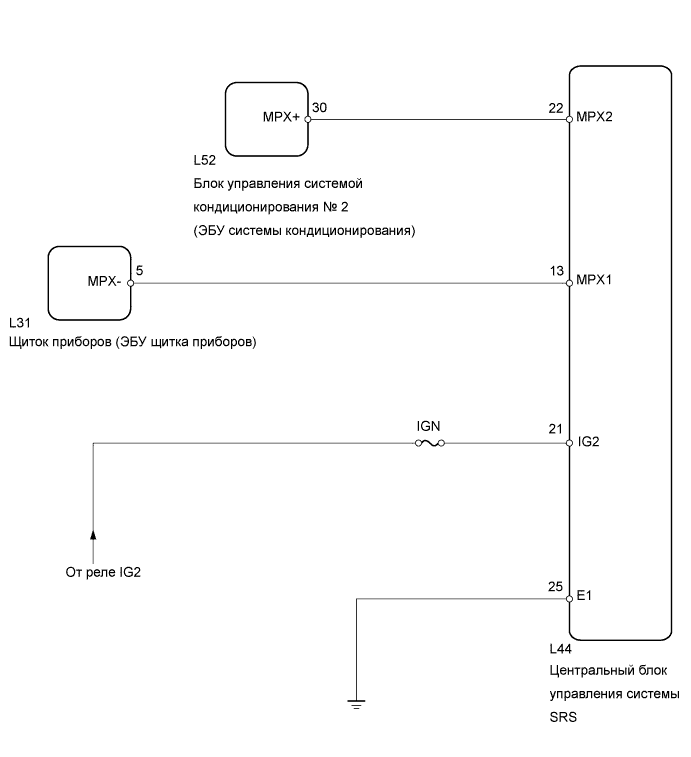

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1281 Прекращение Обмена Данными С Эбу Системы Srs


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

  1. Включите зажигание (IG) и проверьте, включилась ли контрольная лампа аварийного состояния SRS примерно на 6 секунд.

  1. Запустите двигатель и убедитесь, что контрольная лампа системы SRS на щитке приборов выключается.



OK
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS
NG


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1281 Прекращение Обмена Данными С Эбу Системы Srs

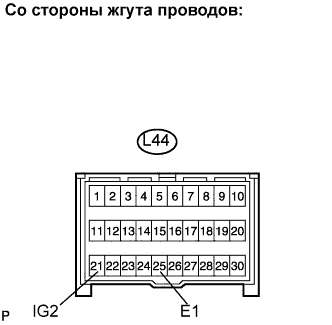

  1. Отсоедините разъем L44 датчика.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L44-25 (Е1) - масса
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L44-21 (IG2) - масса
    		Зажигание включено (IG)
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1281 Прекращение Обмена Данными С Эбу Системы Srs

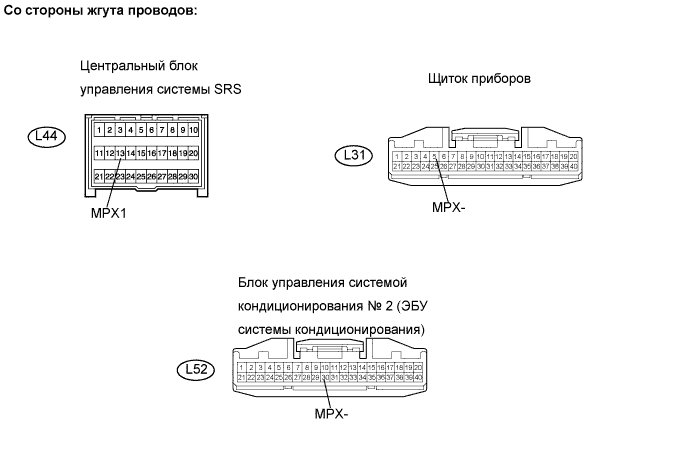

  1. Отсоедините разъем L44 датчика.

  1. Отсоедините разъем L31 щитка приборов.

  1. Отсоедините разъем L52 блока управления.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L44-13 (MPX1) - L31-5 (MPX-)
    		Менее 1 Ом
    L44-22 (MPX2) - L52-30 (MPX+)
    		Менее 1 Ом
    Результат
    Результат
    		Следующий шаг
    Оба сопротивления – в норме
    		А
    Одно сопротивление – в норме
    		B
    Оба сопротивления – не в норме
    		C


B
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS И ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А

ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS
