DTC B1279 Прекращение обмена данными с датчиком дождя |
ОПИСАНИЕ
Данный код DTC обнаруживается, когда обмен данными между датчиком дождя и верхним распределительным блоком прекращается более чем на 10 секунд.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
B1279
| Прекращение обмена данными с датчиком дождя
| - Датчик дождя
- Жгут проводов
|

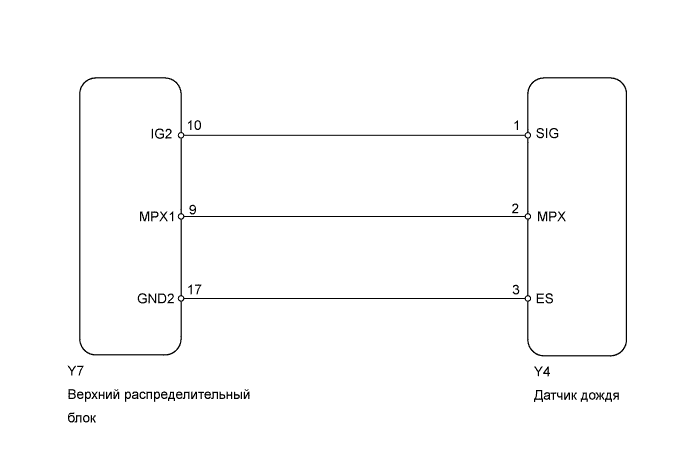

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ |

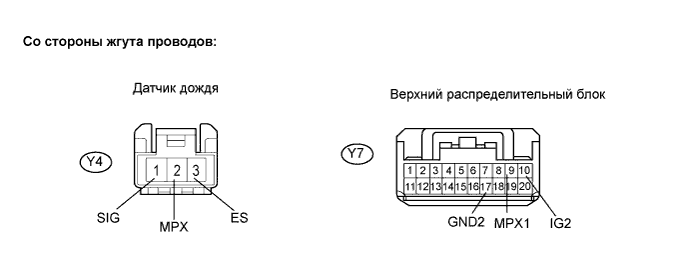

Отсоедините разъем Y4 датчика.
Отсоедините разъем Y7 распределительного блока.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
Y4-1 (SIG) - Y7-10 (IG2)
| Менее 1 Ом
|
Y4-2 (MPX) - Y7-9 (MPX1)
| Менее 1 Ом
|
Y4-3 (ES) - Y7-17 (GND2)
| Менее 1 Ом
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
