DTC B1272 Прекращение обмена данными с ЭБУ электропривода сиденья


ОПИСАНИЕ

Данный код DTC обнаруживается, когда обмен данными между ЭБУ и переключателем управления положением (сиденья водителя) и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1272
Прекращение обмена данными с ЭБУ управления положением
  1. ЭБУ и переключатель управления положением (со стороны водителя)
  2. Жгут проводов

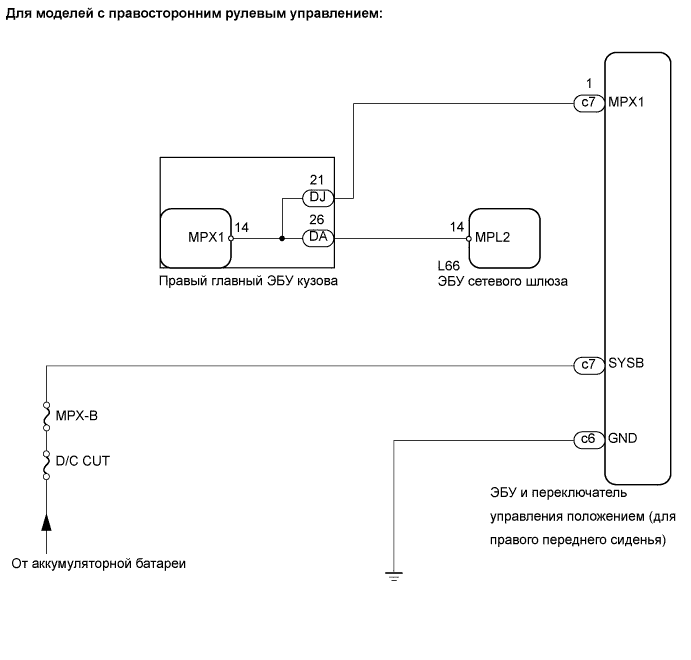

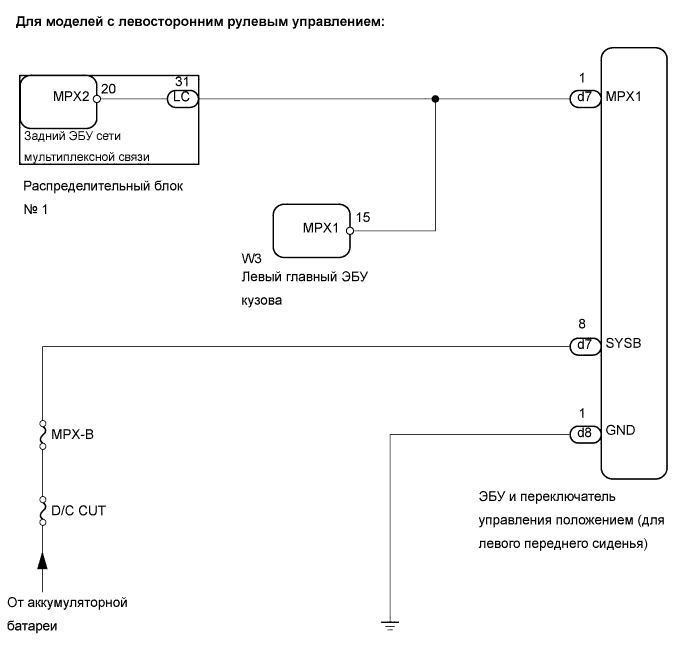

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1272 Прекращение Обмена Данными С Эбу Электропривода Сиденья


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1272 Прекращение Обмена Данными С Эбу Электропривода Сиденья


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

  1. Убедитесь в том, что с помощью ручного переключателя электропривода переднего сиденья можно перемещать сиденье со стороны водителя.

    OK:
    С помощью ручного переключателя электропривода переднего сиденья можно перемещать сиденье со стороны водителя.


OK
ЗАМЕНИТЕ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ (СО СТОРОНЫ ПАССАЖИРА)
NG


2.ПРОВЕРЬТЕ СИСТЕМУ

  1. Проверьте систему.

    Результат
    Результат
    		Следующий шаг
    Для моделей с левосторонним рулевым управлением
    		А
    Для моделей с правосторонним рулевым управлением
    		B


B
Перейдите к шагу 5
А


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1272 Прекращение Обмена Данными С Эбу Электропривода Сиденья

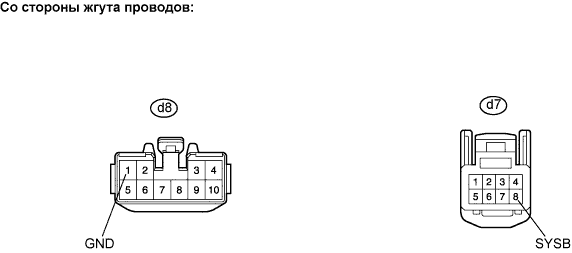

  1. Отсоедините разъемы d7 и d8 ЭБУ.

  1. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    d8-1 (GND) - масса
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    d7-8 (SYSB) - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1272 Прекращение Обмена Данными С Эбу Электропривода Сиденья

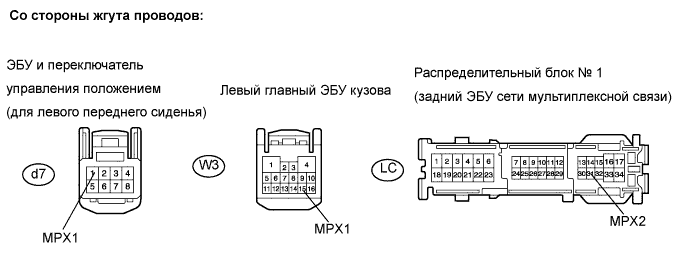

  1. Отсоедините разъемы LC, W3 и d7 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    d7-1 (MPX1) - W3-15 (MPX1)
    		Менее 1 Ом
    d7-1 (MPX1) - LC-31 (MPX2)
    		Менее 1 Ом
    Результат
    Результат
    		Следующий шаг
    Оба сопротивления – в норме
    		А
    Одно сопротивление – в норме
    		B
    Оба сопротивления – не в норме
    		C


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ (переднего левого сиденья)

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1272 Прекращение Обмена Данными С Эбу Электропривода Сиденья

  1. Отсоедините разъемы c6 и c7 ЭБУ.

  1. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    c6-1 (GND) - масса
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    c7-8 (SYSB) - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


6.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1272 Прекращение Обмена Данными С Эбу Электропривода Сиденья

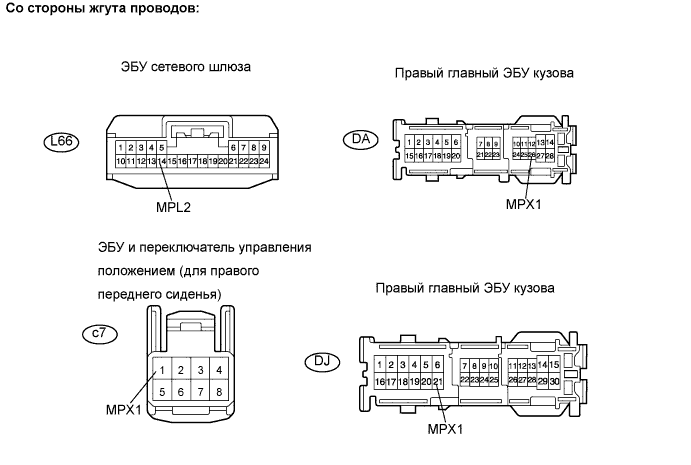

  1. Отсоедините разъем c7 выключателя.

  1. Отсоедините разъемы DA, DJ и L66 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    DJ-21 (MPX1) - c7-1 (MPX1)
    		Менее 1 Ом
    DA-26 (MPX1) - L66-14 (MPL2)
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


7.ПРОВЕРЬТЕ ГЛАВНЫЙ ПРАВЫЙ ЭБУ КУЗОВА

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1272 Прекращение Обмена Данными С Эбу Электропривода Сиденья

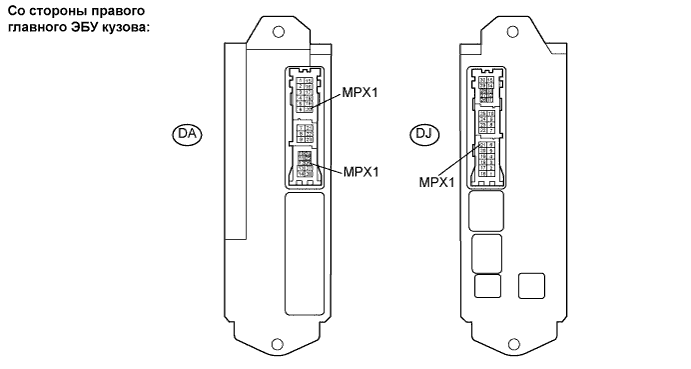

  1. Отсоедините разъемы DA и DJ ЭБУ.

  1. Измерьте сопротивление между контактами разъема ЭБУ.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    DA-26 - DJ-21
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
OK

ЗАМЕНИТЕ ПЕРЕДНИЙ ПРАВЫЙ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ
