DTC B1271 Прекращение обмена данными с ЭБУ щитка приборов


ОПИСАНИЕ

Данный код DTC обнаруживается, когда обмен данными между щитком приборов (ЭБУ щитка приборов) и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1271
Прекращение обмена данными с ЭБУ щитка приборов
  1. Щиток приборов (ЭБУ щитка приборов)
  2. Жгут проводов

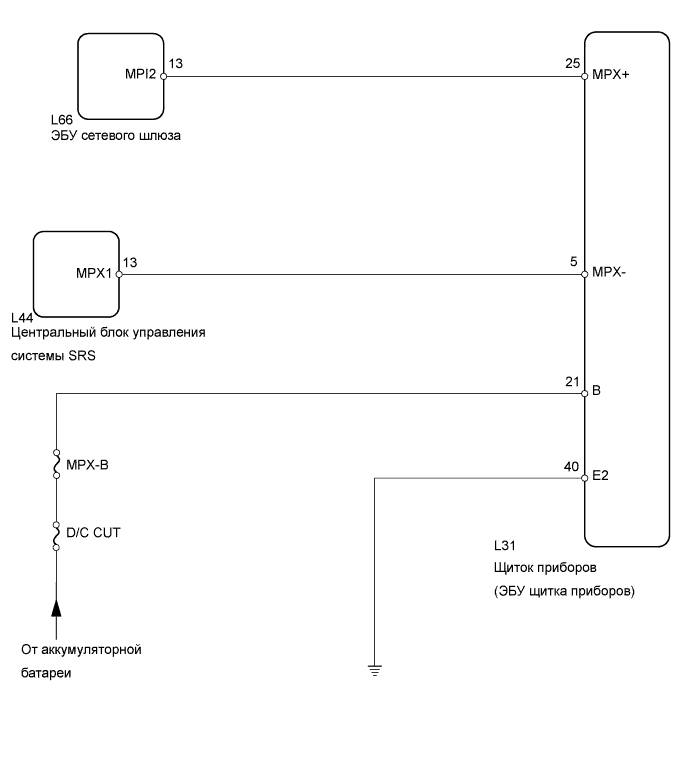

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1271 Прекращение Обмена Данными С Эбу Щитка Приборов


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

  1. Убедитесь в правильности работы тахометра, когда двигатель работает на холостом ходу.

    OK:
    Тахометр работает исправно, когда двигатель работает на холостом ходу.


OK
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ
NG


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЩИТОК ПРИБОРОВ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1271 Прекращение Обмена Данными С Эбу Щитка Приборов

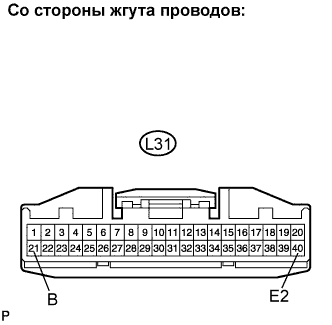

  1. Отсоедините разъем L31 щитка приборов.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L31-40 (E2) - масса
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L31-21 (B) - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1271 Прекращение Обмена Данными С Эбу Щитка Приборов

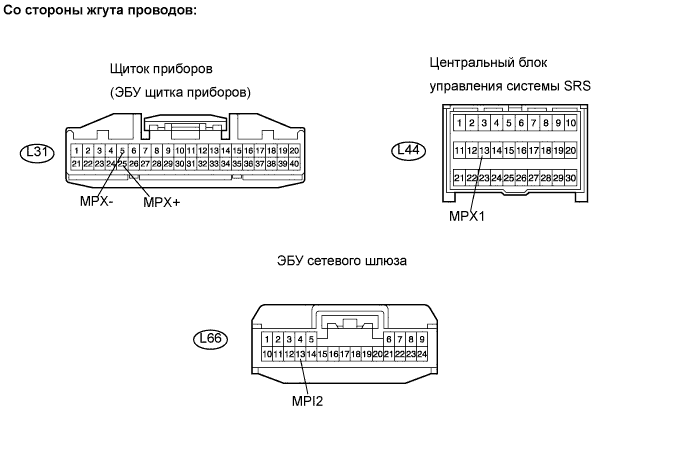

  1. Отсоедините разъемы L31 и L66 ЭБУ.

  1. Отсоедините разъем L44 датчика.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Состояние по показаниям портативного диагностического прибора
    		Заданные условия
    L31-25 (MPX+) - L66-13 (MPI2)
    		Менее 1 Ом
    L31-5 (MPX-) - L44-13 (MPX1)
    		Менее 1 Ом
    Результат
    Результат
    		Следующий шаг
    Оба сопротивления – в норме
    		А
    Одно сопротивление – в норме
    		B
    Оба сопротивления – не в норме
    		C


B
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ И ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А

ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ (ЭБУ ЩИТКА ПРИБОРОВ)
