DTC B1291 Короткое замыкание на B+ на шину передачи данных системы освещения

DTC B1292 Короткое замыкание на GND на шину передачи данных системы освещения


ОПИСАНИЕ

Если в шине передачи данных системы освещения (BEAN) обнаружено короткое замыкания на +B или массу, шина передачи данных системы освещения (BEAN) прекращает работу и выводится код DTC.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1291
Короткое замыкание между цепью передачи данных системы освещения и +B аккумуляторной батареи
  1. ЭБУ сетевого шлюза
  2. Распределительный блок № 1 (задний ЭБУ сети мультиплексной связи)
  3. Левый главный ЭБУ кузова
  4. ЭБУ и переключатель управления положением
  5. Блок реле № 1 моторного отсека, распределительный блок (передний контроллер)
  6. ЭБУ системы AFS
  7. Комбинированный переключатель (выключатель стеклоочистителя ветрового стекла)
  8. Правый главный ЭБУ кузова
  9. Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты
  10. Жгут проводов
B1292
Короткое замыкание между цепью передачи данных системы освещения и массой
  1. ЭБУ сетевого шлюза
  2. Распределительный блок № 1 (задний ЭБУ сети мультиплексной связи)
  3. Левый главный ЭБУ кузова
  4. ЭБУ и переключатель управления положением
  5. Блок реле № 1 моторного отсека, распределительный блок (передний контроллер)
  6. ЭБУ системы AFS
  7. Комбинированный переключатель (выключатель стеклоочистителя ветрового стекла)
  8. Правый главный ЭБУ кузова
  9. Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты
  10. Жгут проводов

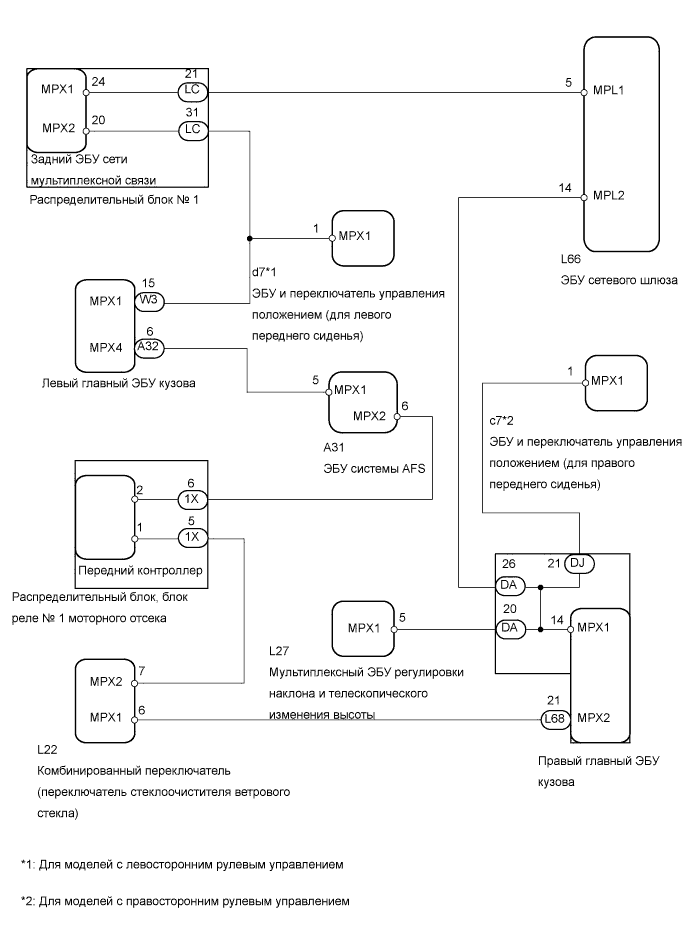

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

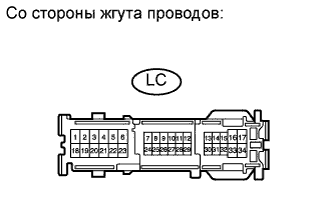

1.ПРОВЕРЬТЕ DTC (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

  1. Отсоедините разъем LC распределительного блока № 1.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Проверьте коды DTC (см. стр. Нажмите здесь).

    OK:
    Коды DTC B1291 и B1292 не выводятся.


OK
ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1
NG


2.ПРОВЕРЬТЕ DTC (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

  1. Подсоедините разъем LC распределительного блока № 1.

  1. Отсоедините разъемы DA и L68 правого главного ЭБУ кузова.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте DTC.

    OK:
    Коды DTC B1291 и B1292 не выводятся.
    Результат
    Результат
    		Следующий шаг
    OK (для моделей с правосторонним рулевым управлением)
    		А
    OK (для моделей с левосторонним рулевым управлением)
    		B
    NG
    		C


B
Перейдите к шагу 5

C
Перейдите к шагу 7
А

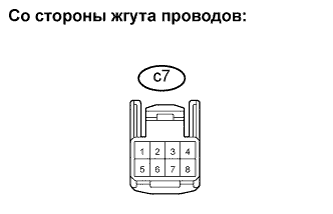

3.ПРОВЕРЬТЕ DTC (ПРАВЫЙ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

  1. Подсоедините разъемы DA и L68 правого главного ЭБУ кузова.

  1. Отсоедините разъем c7 правого ЭБУ и переключателя управления положением.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте DTC.

    OK:
    Коды DTC B1291 и B1292 не выводятся.


OK
ЗАМЕНИТЕ ПРАВЫЙ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ (переднего правого сиденья)
NG

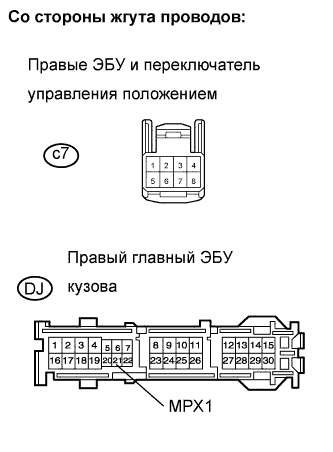

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРАВЫЙ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ – ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

  1. Отсоедините разъем DJ правого главного ЭБУ кузова.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    DJ-21 (MPX1) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    DJ-21 (MPX1) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПРАВЫЙ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ – ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)
OK

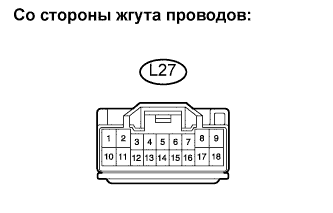

5.ПРОВЕРЬТЕ DTC (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

  1. Подсоедините разъем ЭБУ управления положением.

  1. Отсоедините разъем L27 мультиплексного ЭБУ регулировки наклона и телескопического изменения высоты.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте DTC.

    OK:
    Коды DTC B1291 и B1292 не выводятся.


OK
ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ
NG

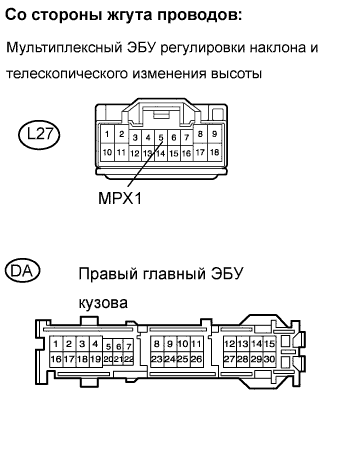

6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА - ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

  1. Отсоедините разъем DA правого главного ЭБУ кузова.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L27-5 (MPX1) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L27-5 (MPX1) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА - ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ)
OK

ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА

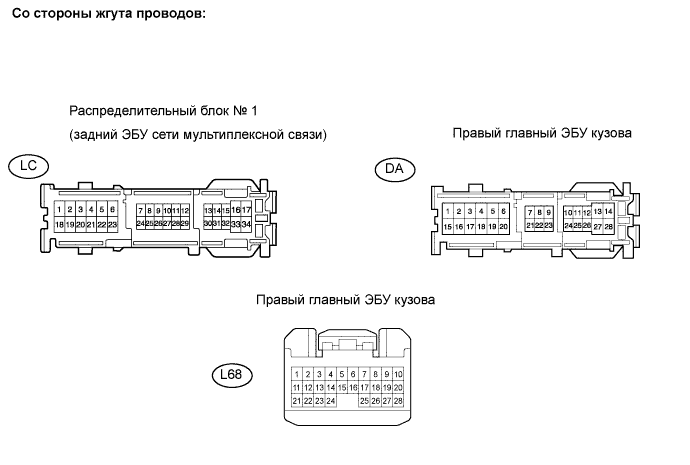

7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 – ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

  1. Отсоедините разъем LC распределительного блока № 1.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1291 и B1292 не выводятся.


NG
Перейдите к шагу 18
OK


8.ПРОВЕРЬТЕ DTC (ПЕРЕДНИЙ КОНТРОЛЛЕР)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

  1. Подсоедините разъем LC распределительного блока № 1 и разъемы DA и L68 правого главного ЭБУ кузова.

  1. Отсоедините разъем 1X блока реле № 1 моторного отсека.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1291 и B1292 не выводятся.


OK
ЗАМЕНИТЕ БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА, РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК (ПЕРЕДНИЙ КОНТРОЛЛЕР)
NG


9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕДНИЙ КОНТРОЛЛЕР – ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

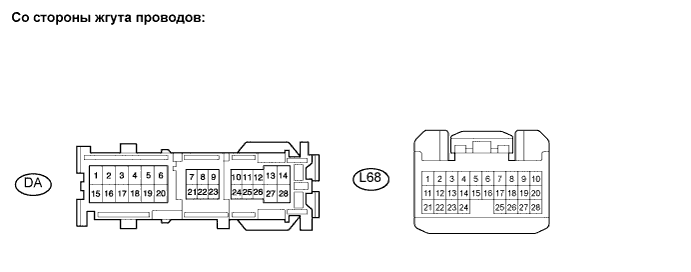

  1. Отсоедините разъемы DA и L68 правого главного ЭБУ кузова.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1291 и B1292 не выводятся.


NG
Перейдите к шагу 12
OK


10.ПРОВЕРЬТЕ DTC (КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

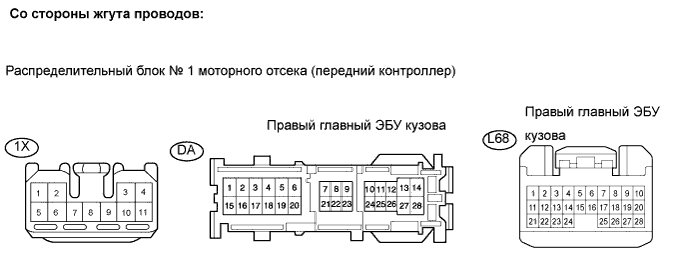

  1. Подсоедините разъем 1X блока реле № 1 моторного отсека и разъемы DA и L68 правого главного ЭБУ кузова.

  1. Отсоедините разъем L22 комбинированного переключателя.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

OK:
Коды DTC B1291 и B1292 не выводятся.


OK
ЗАМЕНИТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ (ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА)
NG

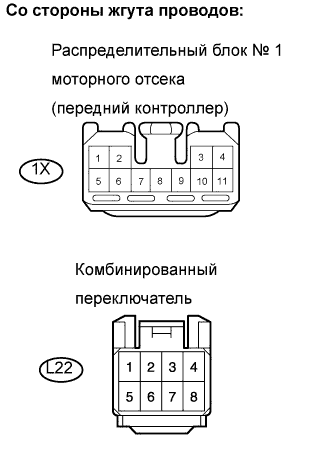

11.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕДНИЙ КОНТРОЛЛЕР - КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

  1. Отсоедините разъем 1X от распределительного блока № 1 моторного отсека.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

OK:
Коды DTC B1291 и B1292 не выводятся.


OK
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПЕРЕДНИЙ КОНТРОЛЛЕР – КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ)
NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ – ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)

12.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕДНИЙ КОНТРОЛЛЕР – ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

  1. Подсоедините разъемы DA и L68 правого главного ЭБУ кузова.

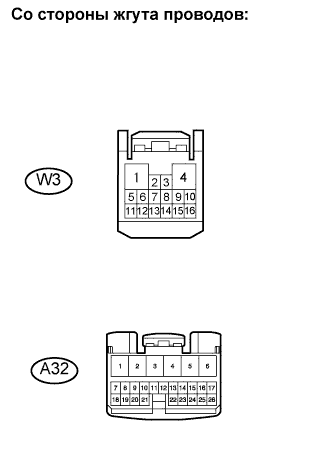

  1. Отсоедините разъемы W3 и A32 левого главного ЭБУ кузова.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1291 и B1292 не выводятся.


NG
Перейдите к шагу 16
OK


13.ПРОВЕРЬТЕ DTC (ЭБУ СИСТЕМЫ AFS)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

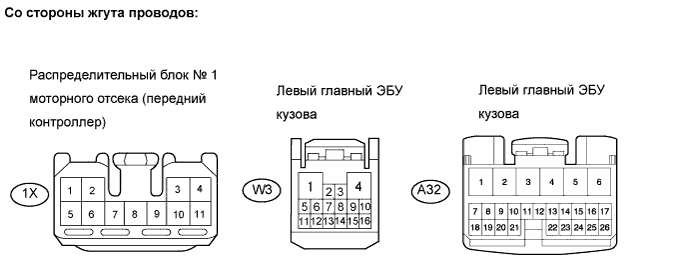

  1. Подсоедините разъем 1X блока реле № 1 моторного отсека и разъемы W3 и A32 левого главного ЭБУ кузова.

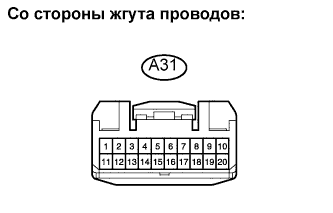

  1. Отсоедините разъем А31 ЭБУ системы AFS.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1291 и B1292 не выводятся.


OK
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ AFS
NG

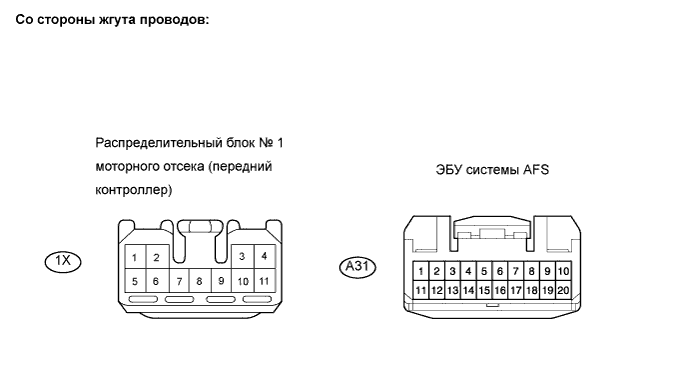

14.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕДНИЙ КОНТРОЛЛЕР - ЭБУ СИСТЕМЫ AFS)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

  1. Отсоедините разъем 1X от распределительного блока № 1 моторного отсека.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1291 и B1292 не выводятся.


OK
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПЕРЕДНИЙ КОНТРОЛЛЕРЕ – ЭБУ СИСТЕМЫ AFS)
NG


15.ПРОВЕРЬТЕ DTC (ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

  1. Подсоедините разъем 1X блока реле № 1 моторного отсека, распределительного блока и разъем А31 ЭБУ системы AFS.

  1. Отсоедините разъемы W3 и A32 левого главного ЭБУ кузова.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1291 и B1292 не выводятся.


OK
ЗАМЕНИТЕ ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА – ЭБУ СИСТЕМЫ AFS)

16.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

  1. Подсоедините разъем 1X блока реле моторного отсека.

  1. Отсоедините разъем LC распределительного блока № 1.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1291 и B1292 не выводятся.
    Результат
    Результат
    		Следующий шаг
    OK (для моделей с левосторонним рулевым управлением)
    		А
    OK (для моделей с правосторонним рулевым управлением)
    		B
    NG
    		C


B
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 - ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)

C
Перейдите к шагу 18
А


17.ПРОВЕРЬТЕ DTC (ЛЕВЫЙ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

  1. Подсоедините разъемы левого главного ЭБУ кузова и ЭБУ системы AFS.

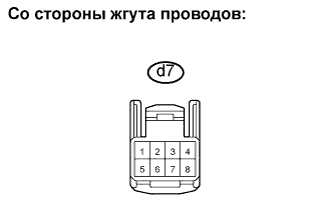

  1. Отсоедините разъемы d7 левого ЭБУ и переключателя управления положением.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1291 и B1292 не выводятся.


OK
ЗАМЕНИТЕ ЛЕВЫЙ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ (со стороны водителя)
NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ - ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1)

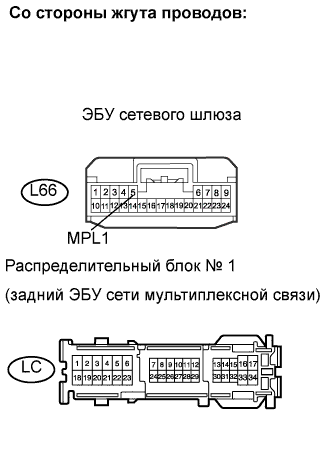

18.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕТЕВОГО ШЛЮЗА - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

  1. Подсоедините разъемы W3 и A32 распределительного блока № 1 и разъем А31 ЭБУ системы AFS.

  1. Отсоедините разъем L66 ЭБУ сетевого шлюза.

  1. Отсоедините разъем LC распределительного блока № 1.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L66-5 (MPL1) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L66-5 (MPL1) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ СЕТЕВОГО ШЛЮЗА - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1)
OK


19.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕТЕВОГО ШЛЮЗА - ГЛАВНЫЙ ЭБУ КУЗОВА)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1291 Короткое Замыкание На B+ На Шину Передачи Данных Системы Освещения

  1. Подсоедините разъем LC распределительного блока № 1.

  1. Отсоедините разъем DA правого главного ЭБУ кузова.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L66-14 (MPL2) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L66-14 (MPL2) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ СЕТЕВОГО ШЛЮЗА – ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА)
OK

ЗАМЕНИТЕ ЭБУ СЕТЕВОГО ШЛЮЗА
