DTC B1266 Короткое замыкание на B+ на шину передачи данных системы панели приборов

DTC B1267 Короткое замыкание на GND на шину передачи данных системы панели приборов


ОПИСАНИЕ

Если в шине передачи данных системы панели приборов (BEAN) обнаружено короткое замыкания на +B или массу, шина передачи данных системы панели приборов (BEAN) прекращает работу и выводится код DTC.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1266
Короткое замыкание между цепью передачи данных системы панели приборов и +B аккумуляторной батареи
  1. ЭБУ сетевого шлюза
  2. Левый главный ЭБУ кузова
  3. Интегрированная панель управления
  4. Блок управления системой кондиционирования № 2 (ЭБУ системы кондиционирования)
  5. Центральный блок управления системы SRS
  6. Правый главный ЭБУ кузова
  7. Щиток приборов
  8. ЭБУ предупреждения о недопустимой дистанции
  9. ЭБУ системы предупреждения о ненадлежащем давлении в шинах
  10. Жгут проводов
B1267
Короткое замыкание между цепью передачи данных системы панели приборов и массой
  1. ЭБУ сетевого шлюза
  2. Левый главный ЭБУ кузова
  3. Интегрированная панель управления
  4. Блок управления системой кондиционирования № 2 (ЭБУ системы кондиционирования)
  5. Центральный блок управления системы SRS
  6. Правый главный ЭБУ кузова
  7. Щиток приборов
  8. ЭБУ предупреждения о недопустимой дистанции
  9. ЭБУ системы предупреждения о ненадлежащем давлении в шинах
  10. Жгут проводов

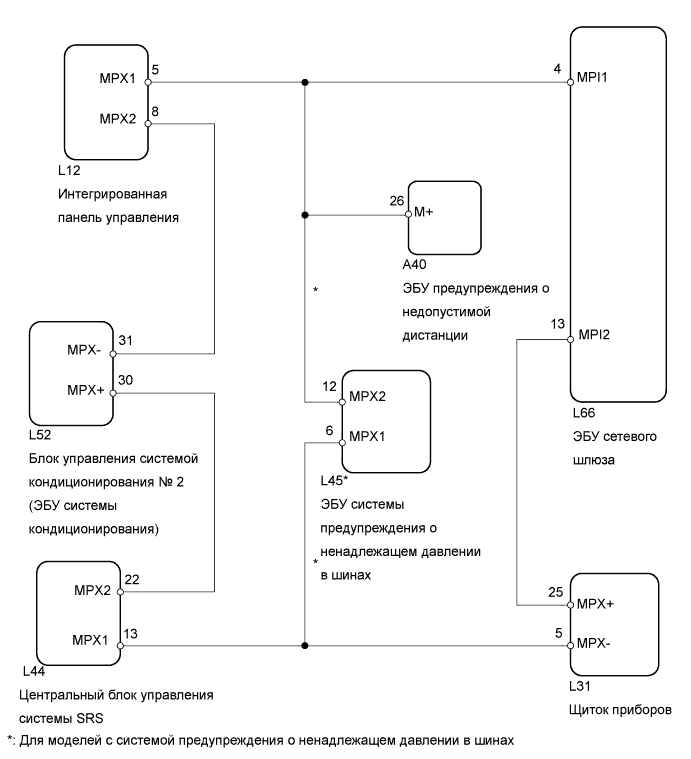

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1266 Короткое Замыкание На B+ На Шину Передачи Данных Системы Панели Приборов


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

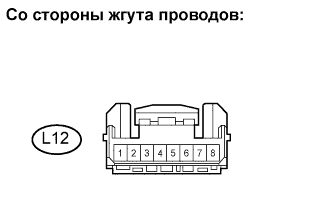

1.ПРОВЕРЬТЕ DTC (ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1266 Короткое Замыкание На B+ На Шину Передачи Данных Системы Панели Приборов

  1. Отсоедините разъем L12 интегрированной панели управления.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Проверьте коды DTC (см. стр. Нажмите здесь).

    OK:
    Коды DTC B1266 и B1267 не выводятся.


OK
ЗАМЕНИТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ И ПЕРЕКЛЮЧАТЕЛЬ
NG

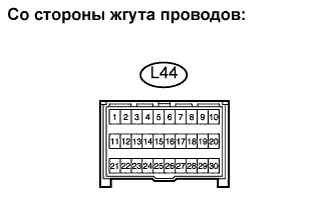

2.ПРОВЕРЬТЕ DTC (ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1266 Короткое Замыкание На B+ На Шину Передачи Данных Системы Панели Приборов

  1. Подсоедините разъем L12 интегрированной панели управления.

  1. Отсоедините разъем L44 центрального блока управления системы SRS.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1266 и B1267 не выводятся.


OK
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS
NG


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ – ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1266 Короткое Замыкание На B+ На Шину Передачи Данных Системы Панели Приборов

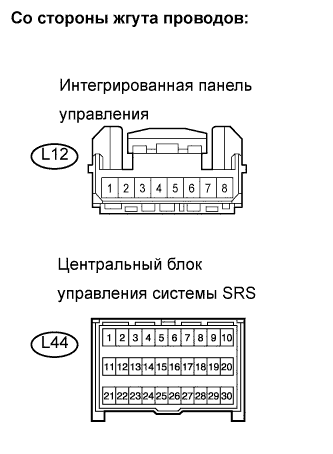

  1. Отсоедините разъем L12 интегрированной панели управления.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1266 и B1267 не выводятся.
    Результат
    Результат
    		Следующий шаг
    OK
    		А
    NG (для моделей с системой предупреждения о ненадлежащем давлении в шинах)
    		B
    NG (для моделей без системы предупреждения о ненадлежащем давлении в шинах)
    		C


B
Перейдите к шагу 6

C
Перейдите к шагу 12
А


4.ПРОВЕРЬТЕ DTC (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ № 2)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1266 Короткое Замыкание На B+ На Шину Передачи Данных Системы Панели Приборов

  1. Подсоедините разъем L12 интегрированной панели управления и L44 центрального блока управления системы SRS.

  1. Отсоедините разъем L52 блока управления системой кондиционирования № 2.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1266 и B1267 не выводятся.


OK
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ № 2
NG

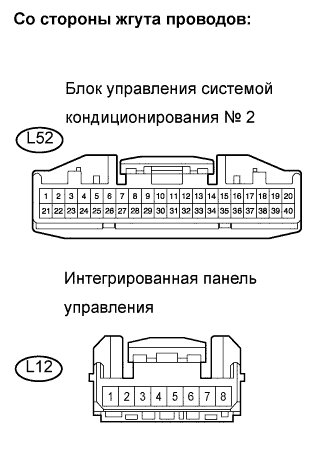

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ № 2 – ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1266 Короткое Замыкание На B+ На Шину Передачи Данных Системы Панели Приборов

  1. Отсоедините разъем L12 интегрированной панели управления.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1266 и B1267 не выводятся.


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ № 2 - ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ № 2 - ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ)

6.ПРОВЕРЬТЕ DTC (ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1266 Короткое Замыкание На B+ На Шину Передачи Данных Системы Панели Приборов

  1. Подсоедините разъем L12 интегрированной панели управления и L44 центрального блока управления системы SRS.

  1. Отсоедините разъем L45 ЭБУ системы предупреждения о ненадлежащем давлении в шинах.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1266 и B1267 не выводятся.


OK
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ
NG

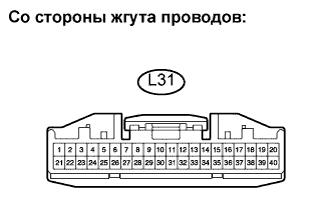

7.ПРОВЕРЬТЕ DTC (ЩИТОК ПРИБОРОВ)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1266 Короткое Замыкание На B+ На Шину Передачи Данных Системы Панели Приборов

  1. Подсоедините разъем L45 ЭБУ системы предупреждения о ненадлежащем давлении в шинах.

  1. Отсоедините разъем L31 щитка приборов.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1266 и B1267 не выводятся.


OK
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ
NG


8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ – ЩИТОК ПРИБОРОВ И ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1266 Короткое Замыкание На B+ На Шину Передачи Данных Системы Панели Приборов

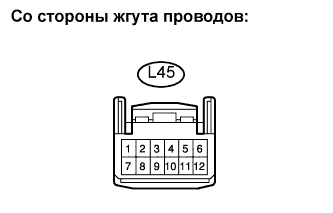

  1. Отсоедините разъем L45 ЭБУ системы предупреждения о ненадлежащем давлении в шинах и разъем L44 центрального блока управления системы SRS.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1266 и B1267 не выводятся.


OK
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ – ЩИТОК ПРИБОРОВ И ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)
NG


9.ПРОВЕРЬТЕ DTC (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1266 Короткое Замыкание На B+ На Шину Передачи Данных Системы Панели Приборов

  1. Подсоедините разъем L45 ЭБУ системы предупреждения о ненадлежащем давлении в шинах, L31 щитка приборов и разъем L44 центрального блока управления системы SRS.

  1. Отсоедините разъем A40 ЭБУ предупреждения о недопустимой дистанции.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1266 и B1267 не выводятся.


OK
ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ
NG

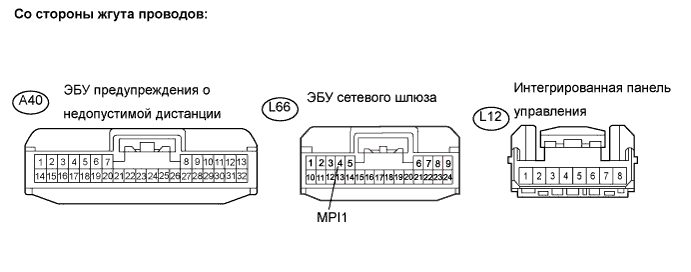

10.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕТЕВОГО ШЛЮЗА - ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ, ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ И ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1266 Короткое Замыкание На B+ На Шину Передачи Данных Системы Панели Приборов

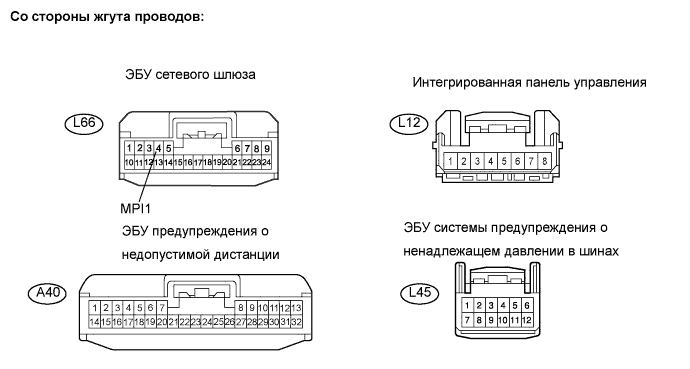

  1. Отсоедините разъем L66 ЭБУ сетевого шлюза, L12 интегрированной панели управления и L45 ЭБУ системы предупреждения о ненадлежащем давлении в шинах.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L66-4 (MPI1) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L66-4 (MPI1) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ СЕТЕВОГО ШЛЮЗА - ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ, ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ И ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ)
OK

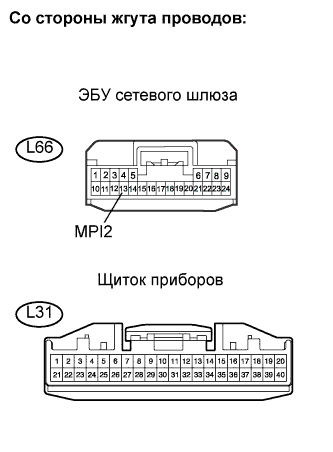

11.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕТЕВОГО ШЛЮЗА - ЩИТОК ПРИБОРОВ)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1266 Короткое Замыкание На B+ На Шину Передачи Данных Системы Панели Приборов

  1. Подсоедините разъем A40 ЭБУ предупреждения о недопустимой дистанции, L12 интегрированной панели управления и L45 ЭБУ системы предупреждения о ненадлежащем давлении в шинах.

  1. Отсоедините разъем L31 щитка приборов.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Разъем для подключения портативного диагностического прибора
    		Режим
    		Заданные условия
    L66-13 (MPI2) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    Номинальное сопротивление:
    Разъем для подключения портативного диагностического прибора
    		Заданные условия
    L66-13 (MPI2) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ СЕТЕВОГО ШЛЮЗА - ЩИТОК ПРИБОРОВ)
OK

ЗАМЕНИТЕ ЭБУ СЕТЕВОГО ШЛЮЗА

12.ПРОВЕРЬТЕ DTC (ЩИТОК ПРИБОРОВ)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1266 Короткое Замыкание На B+ На Шину Передачи Данных Системы Панели Приборов

  1. Подсоедините разъем L12 интегрированной панели управления и L44 центрального блока управления системы SRS.

  1. Отсоедините разъем L31 щитка приборов.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1266 и B1267 не выводятся.


OK
ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ
NG

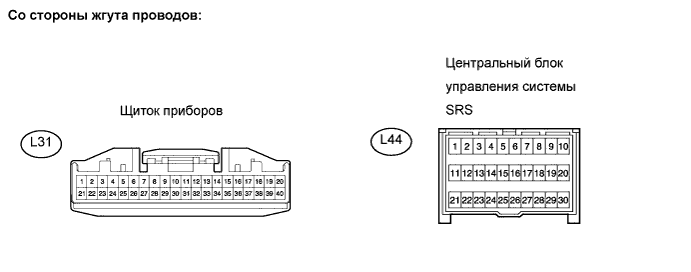

13.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЩИТОК ПРИБОРОВ – ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1266 Короткое Замыкание На B+ На Шину Передачи Данных Системы Панели Приборов

Отсоедините разъем L44 центрального блока управления системы SRS.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1266 и B1267 не выводятся.


OK
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЩИТОК ПРИБОРОВ - ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS)
NG


14.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕТЕВОГО ШЛЮЗА - ЩИТОК ПРИБОРОВ)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1266 Короткое Замыкание На B+ На Шину Передачи Данных Системы Панели Приборов

  1. Подсоедините разъем L31 щитка приборов.

  1. Отсоедините разъем L66 ЭБУ сетевого шлюза.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    Номинальное напряжение:
    Разъем для подключения портативного диагностического прибора
    		Режим
    		Заданные условия
    L66-13 (MPI2) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    Номинальное сопротивление:
    Разъем для подключения портативного диагностического прибора
    		Заданные условия
    L66-13 (MPI2) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ СЕТЕВОГО ШЛЮЗА - ЩИТОК ПРИБОРОВ)
OK


15.ПРОВЕРЬТЕ DTC (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1266 Короткое Замыкание На B+ На Шину Передачи Данных Системы Панели Приборов

  1. Подсоедините разъем L31 щитка приборов и разъем L44 центрального блока управления системы SRS.

  1. Отсоедините разъем A40 ЭБУ предупреждения о недопустимой дистанции.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кодов DTC.

    OK:
    Коды DTC B1266 и B1267 не выводятся.


OK
ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ
NG


16.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕТЕВОГО ШЛЮЗА - ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ, ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1266 Короткое Замыкание На B+ На Шину Передачи Данных Системы Панели Приборов

  1. Подсоедините разъем L12 интегрированной панели управления и L66 ЭБУ сетевого шлюза.

  1. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Номинальное напряжение:
    Разъем для подключения портативного диагностического прибора
    		Режим
    		Заданные условия
    L66-4 (MPI1) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    Номинальное сопротивление:
    Разъем для подключения портативного диагностического прибора
    		Заданные условия
    L66-4 (MPI1) - масса
    		10 кОм или более


OK
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ СЕТЕВОГО ШЛЮЗА - ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ И ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)
NG

ЗАМЕНИТЕ ЭБУ СЕТЕВОГО ШЛЮЗА
