РЕГУЛИРУЕМАЯ АДАПТИВНАЯ ПОДВЕСКА - Цепь контактов TC и CG


ОПИСАНИЕ

Для входа в режим вывода кодов DTC необходимо соединить контакты TC и CG диагностического разъема DLC3.
Индикация кодов DTC осуществляется посредством мигания контрольной лампы амортизатора по определенной схеме.

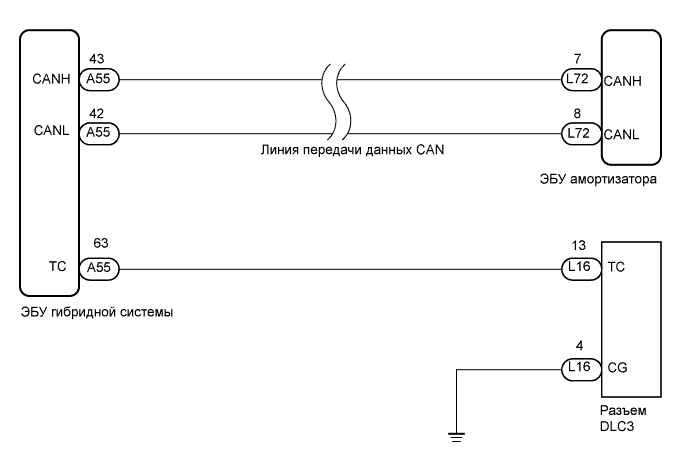

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска.Регулируемая Адаптивная Подвеска Цепь Контактов Tc И Cg


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. После замены ЭБУ амортизатора проверьте сигнал датчика ускорения (см. стр. Нажмите здесь).
УКАЗАНИЕ:
Перед поиском неисправностей проверьте состояние разъемов соответствующих цепей (см. стр. Нажмите здесь).

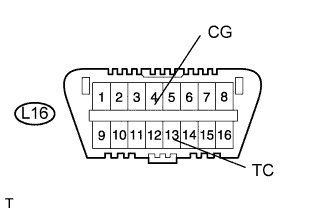

1.ПРОВЕРЬТЕ DLC3 (НАПРЯЖЕНИЕ TC)


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска.Регулируемая Адаптивная Подвеска Цепь Контактов Tc И Cg

  1. Включите зажигание (IG).

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L16-13 (TC) - L16-4 (CG)
    		Зажигание включено (IG)
    		10-14 В

  1. Выключите зажигание.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L16-4 (CG) - масса
    		Менее 1 Ом


NG
Перейдите к шагу 4
OK

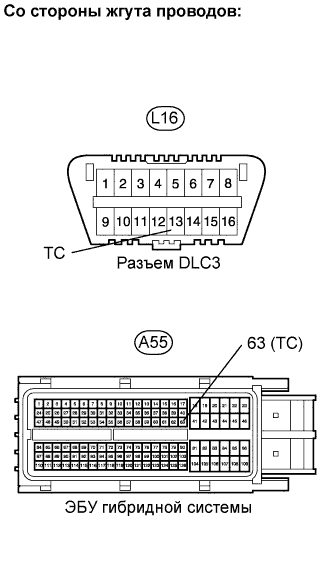

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (РАЗЪЕМ DLC3 – ЭБУ ГИБРИДНОЙ СИСТЕМЫ)


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска.Регулируемая Адаптивная Подвеска Цепь Контактов Tc И Cg

  1. Отсоедините разъем A55 ЭБУ гибридной системы.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A55-63 (TC) - L16-13 (TC)
    		Менее 1 Ом
    L16-13 (TC) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ КОНТАКТА ТС)
OK


3.ПРОВЕРЬТЕ DTC (СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ CAN)

  1. Проверьте, не выводятся ли коды DTC мультиплексной шины CAN (см. стр. Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    DTC не выводится
    		А
    DTC не выводится (при выполнении поиска неисправностей в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
    		B
    DTC выводится
    		C


B
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

C
ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC (Нажмите здесь)
А

ЗАМЕНИТЕ ЭБУ АМОРТИЗАТОРА

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (РАЗЪЕМ DLC3 – ЭБУ ГИБРИДНОЙ СИСТЕМЫ)
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска.Регулируемая Адаптивная Подвеска Цепь Контактов Tc И Cg

  1. Отсоедините разъем A55 ЭБУ гибридной системы.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A55-63 (TC) - L16-13 (TC)
    		Менее 1 Ом
    L16-13 (TC) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ КОНТАКТА ТС)
OK

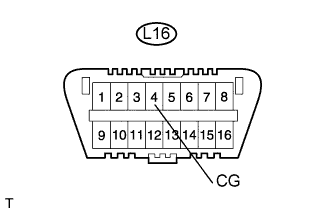

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (DLC3 – МАССА)


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска.Регулируемая Адаптивная Подвеска Цепь Контактов Tc И Cg

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L16-4 (CG) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ GND)
OK

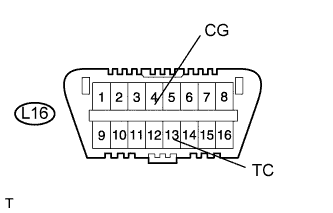

6.ПРОВЕРЬТЕ DLC3 (ВХОДНОЙ СИГНАЛ НА КОНТАКТЕ TC)


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска.Регулируемая Адаптивная Подвеска Цепь Контактов Tc И Cg

  1. С помощью SST соедините контакты 13 (TC) и 4 (CG) разъема DLC3.

Специальный инструмент (SST):
09843-18040

  1. Убедитесь, что контрольные лампы двигателя и ABS мигают.

    Результат:
    Результат
    		Следующий шаг
    Контрольные лампы аварийной состояния мигают
    		А
    Контрольные лампы аварийной состояния не мигают
    		B


B
ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ
А


7.ПРОВЕРЬТЕ DTC (СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ CAN)

  1. Проверьте, не выводятся ли коды DTC мультиплексной шины CAN (см. стр. Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    DTC не выводится
    		А
    DTC не выводится (при выполнении поиска неисправностей в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ)
    		B
    DTC выводится
    		C


B
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

C
ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC (Нажмите здесь)
А

ЗАМЕНИТЕ ЭБУ АМОРТИЗАТОРА
