DTC B1247 Прекращение обмена данными с приемником системы предупреждения о ненадлежащем давлении в шинах


ОПИСАНИЕ

Данный код DTC обнаруживается, когда обмен данными между ЭБУ системы предупреждения о ненадлежащем давлении в шинах и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1247
Прекращение обмена данными с ЭБУ и приемником системы предупреждения о несоответствующем давлении в шинах
  1. ЭБУ системы предупреждения о ненадлежащем давлении в шинах
  2. Жгут проводов

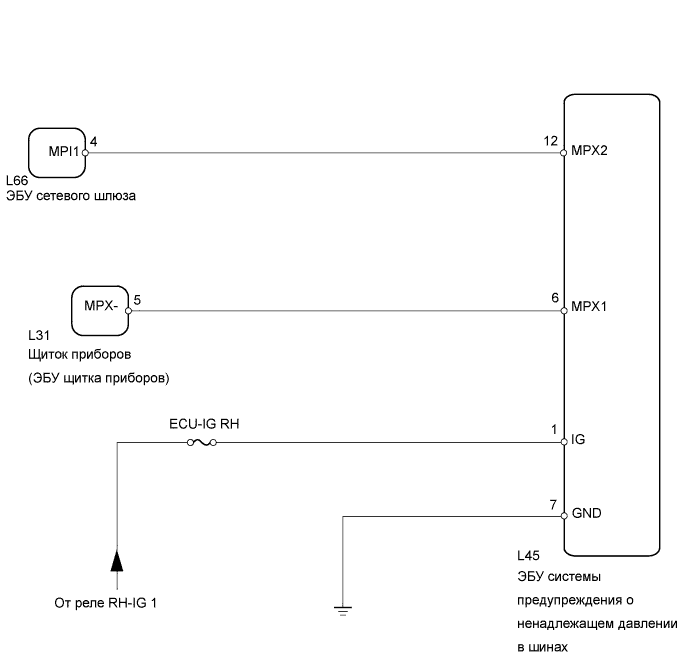

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1247 Прекращение Обмена Данными С Приемником Системы Предупреждения О Ненадлежащем Давлении В Шинах


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1247 Прекращение Обмена Данными С Приемником Системы Предупреждения О Ненадлежащем Давлении В Шинах

  1. Отсоедините разъем L45 ЭБУ.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

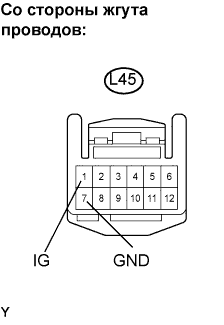

    L45-1 (IG) - масса
    		Зажигание включено (IG)
    		10-14 В
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L45-7 (GND) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ – ЩИТОК ПРИБОРОВ)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1247 Прекращение Обмена Данными С Приемником Системы Предупреждения О Ненадлежащем Давлении В Шинах

  1. Отсоедините разъем L45 ЭБУ.

  1. Отсоедините разъем L31 щитка приборов.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия

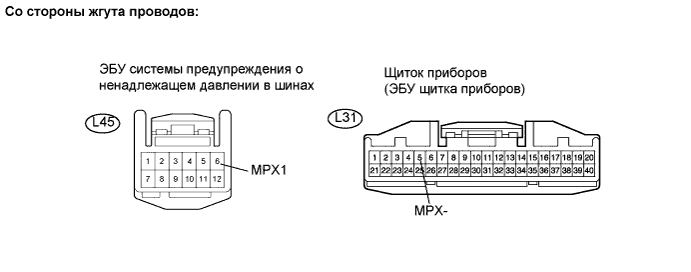

    L45-6 (MPX1)- K31-5 (MPX-)
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ – ЭБУ СЕТЕВОГО ШЛЮЗА)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1247 Прекращение Обмена Данными С Приемником Системы Предупреждения О Ненадлежащем Давлении В Шинах

  1. Отсоедините разъемы L45 и L66 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия

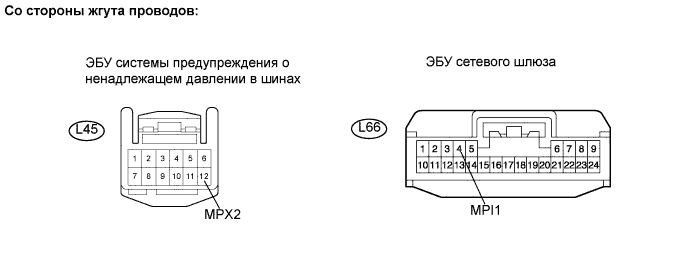

    L45-12 (MPX2)- L66-4 (MPI1)
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ
