Dtc B1262 Прекращение Обмена Данными С Эбу Системы Кондиционирования

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ № 2 – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

ОПИСАНИЕ

1. Данный DTC выводится, когда обмен данными между блоком управления системой кондиционирования № 2 (ЭБУ системы кондиционирования) и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.

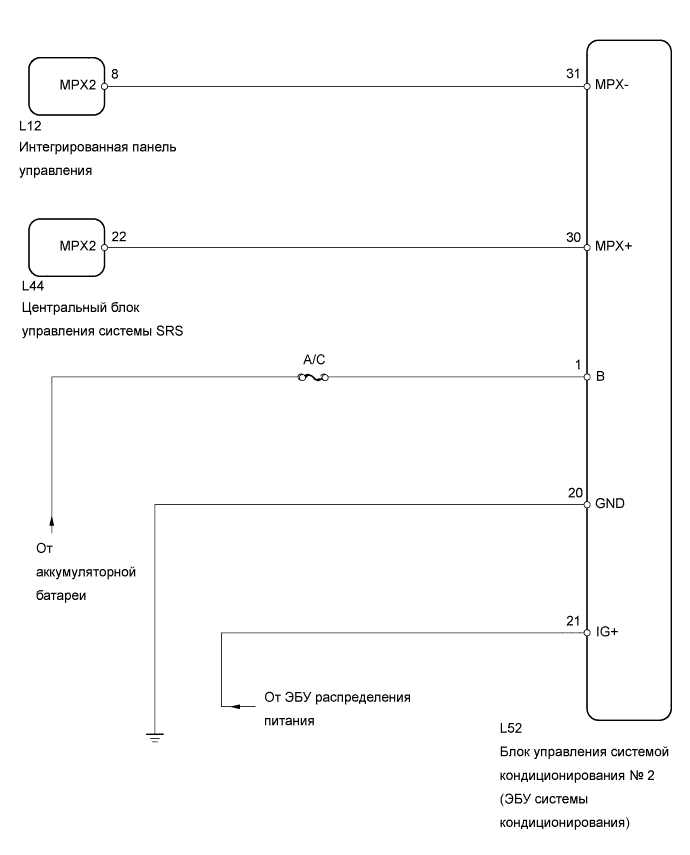

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Убедитесь, что с помощью выключателя A/C можно управлять системой кондиционирования.


   OK:

   С помощью выключателя A/C можно управлять системой кондиционирования.

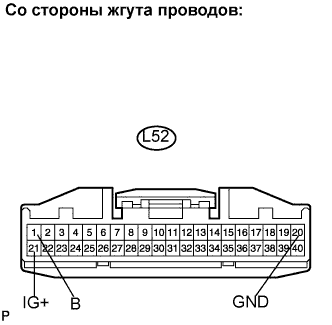

1. Отсоедините разъем L52 блока управления.


2. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.



   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   L52-20 (GND) - масса	Менее 1 Ом

   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   L52-21 (IG+) - масса	Зажигание включено (IG)	10-14 В
   L52-1 (B) - масса	Всегда	10-14 В

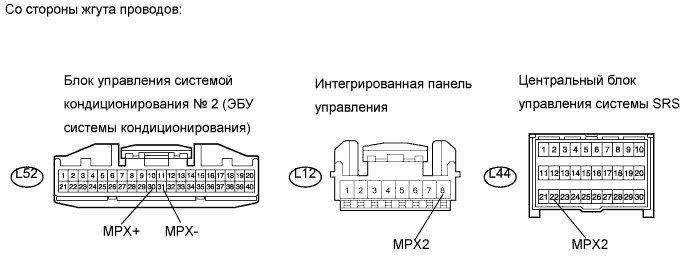

1. Отсоедините разъем L52 ЭБУ.


2. Отсоедините разъем панели L12.


3. Отсоедините разъем L44 датчика.


4. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   L52-30 (MPX+) - L44-22 (MPX2)	Менее 1 Ом
   L52-31 (MPX-) - L12-8 (MPX2)	Менее 1 Ом

   Результат

   Результат	Следующий шаг
   Оба сопротивления – в норме	А
   Одно сопротивление – в норме	B
   Оба сопротивления – не в норме	C
