Мультиплексная Связь. Dtc B1214 Короткое Замыкание На B+ На Шину Передачи Данных Системы Дверей

Если в шине передачи данных системы дверей (BEAN) обнаружено короткое замыкания на +B или массу, шина передачи данных системы дверей (BEAN) прекращает работу и выводится код DTC.

№ DTC	Условие обнаружения DTC	Неисправный участок
B1214	Короткое замыкание между цепью передачи данных системы дверей и +B аккумуляторной батареи	ЭБУ распределения питания Приводной механизм люка (ЭБУ люка) ЭБУ правой передней двери сети мультиплексной связи (ЭБУ правой передней двери) Переключатель сети мультиплексной связи (правой передней двери) ЭБУ правой задней двери сети мультиплексной связи (ЭБУ правой задней двери) Переключатель сети мультиплексной связи (правой задней двери) ЭБУ левой задней двери сети мультиплексной связи (ЭБУ левой задней двери) Переключатель сети мультиплексной связи (левой задней двери) ЭБУ левой передней двери сети мультиплексной связи (ЭБУ левой передней двери) Главный переключатель сети мультиплексной связи ЭБУ люка Датчик дождя Верхний распределительный блок ЭБУ и переключатель управления положением (для правого переднего сиденья) Жгут проводов
B1215	Короткое замыкание между цепью передачи данных системы дверей и массой	ЭБУ распределения питания Приводной механизм люка (ЭБУ люка) ЭБУ правой передней двери сети мультиплексной связи (ЭБУ правой передней двери) Переключатель сети мультиплексной связи (правой передней двери) ЭБУ правой задней двери сети мультиплексной связи (ЭБУ правой задней двери) Переключатель сети мультиплексной связи (правой задней двери) ЭБУ левой задней двери сети мультиплексной связи (ЭБУ левой задней двери) Переключатель сети мультиплексной связи (левой задней двери) ЭБУ левой передней двери сети мультиплексной связи (ЭБУ левой передней двери) Главный переключатель сети мультиплексной связи ЭБУ люка Датчик дождя Верхний распределительный блок ЭБУ и переключатель управления положением (для правого переднего сиденья) Жгут проводов

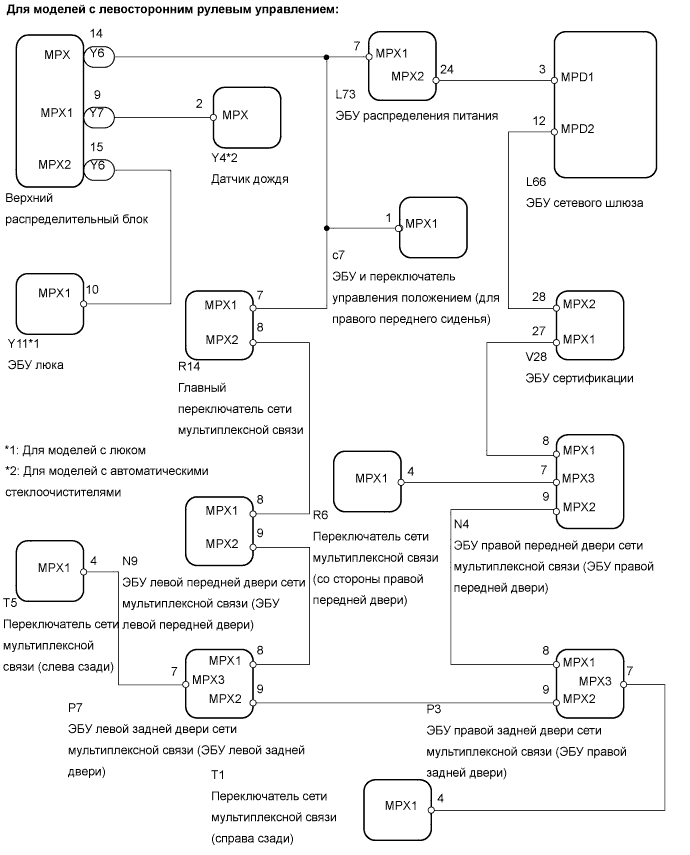

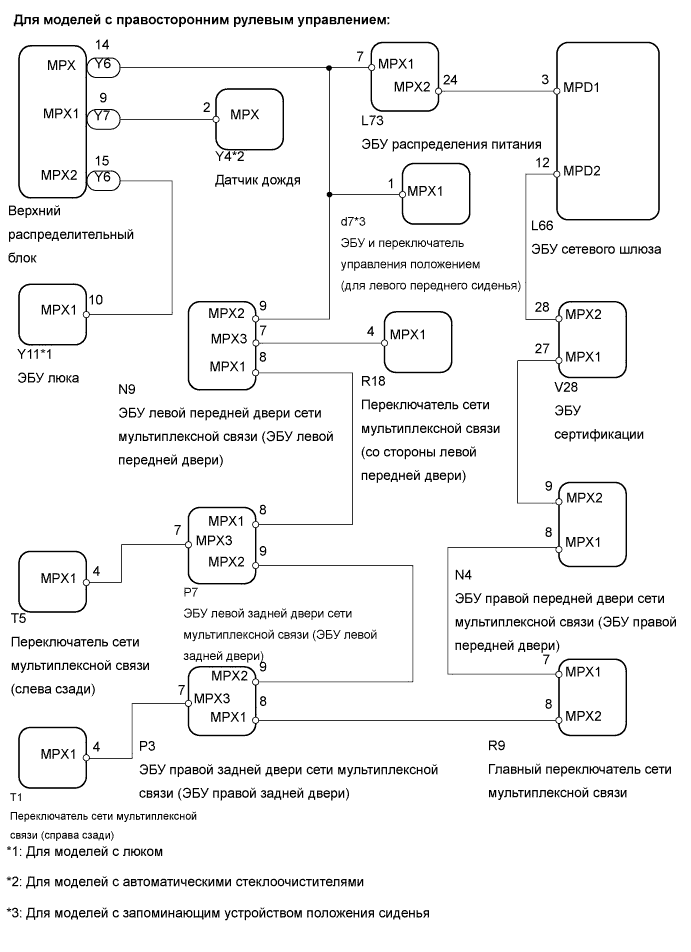

СХЕМА СОЕДИНЕНИЙ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных.
Dtc
B1214 Короткое Замыкание На B+ На Шину Передачи Данных Системы Дверей

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ СИСТЕМУ

Проверьте систему.

Результат
Результат	Следующий шаг
Для моделей с левосторонним рулевым управлением	А
Для моделей с правосторонним рулевым управлением	B

Перейдите к шагу 27

А

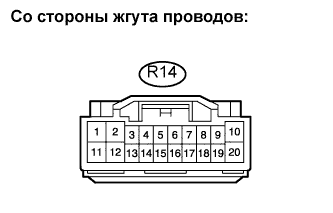

2.ПРОВЕРЬТЕ DTC (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

Отсоедините разъем R14 главного переключателя.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

NG

3.ПРОВЕРЬТЕ DTC (ЭБУ СЕРТИФИКАЦИИ)

Подсоедините разъем R14 главного переключателя.

Отсоедините разъем V28 ЭБУ сертификации.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ

NG

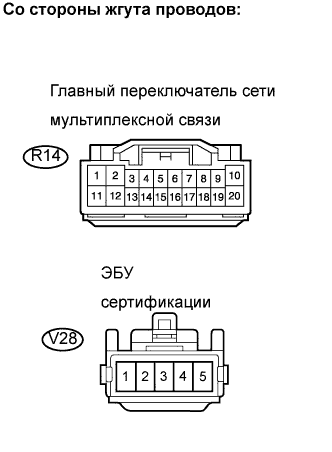

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ – ЭБУ СЕРТИФИКАЦИИ)

Отсоедините разъем R14 главного переключателя.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

Перейдите к шагу 25

OK

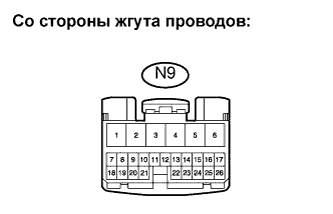

5.ПРОВЕРЬТЕ DTC (ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ)

Подсоедините разъем R14 главного переключателя и разъем V28 ЭБУ сертификации.

Отсоедините разъем N9 ЭБУ левой передней двери.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ)

NG

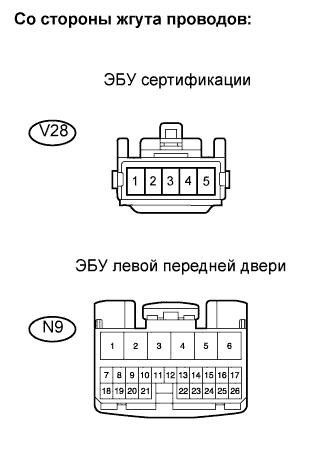

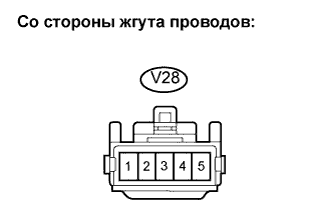

6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕРТИФИКАЦИИ – ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ)

Отсоедините разъем V28 ЭБУ сертификации.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

Перейдите к шагу 19

OK

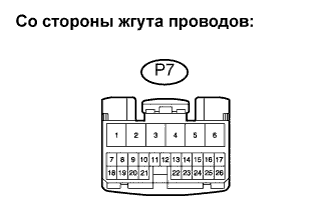

7.ПРОВЕРЬТЕ DTC (ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

Подсоедините разъем V28 ЭБУ сертификации и разъем N9 ЭБУ левой передней двери.

Отсоедините разъем P7 ЭБУ левой задней двери.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

Перейдите к шагу 13

NG

8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ - ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

Отсоедините разъем N9 ЭБУ левой передней двери.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ - ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

NG

9.ПРОВЕРЬТЕ DTC (ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ)

Подсоедините разъем N9 ЭБУ левой передней двери и разъем Р7 ЭБУ левой задней двери.

Отсоедините разъем P3 ЭБУ правой задней двери.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

Перейдите к шагу 15

NG

10.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ - ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

Отсоедините разъем P7 ЭБУ левой задней двери.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ - ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

NG

11.ПРОВЕРЬТЕ DTC (ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ)

Подсоедините разъем Р7 ЭБУ левой задней двери и разъем Р3 ЭБУ правой задней двери.

Отсоедините разъем N4 ЭБУ правой передней двери.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

Перейдите к шагу 17

NG

12.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ - ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ)

Отсоедините разъем P3 ЭБУ правой задней двери.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ - ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ)

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ - ЭБУ СЕРТИФИКАЦИИ)

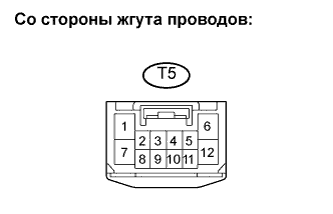

13.ПРОВЕРЬТЕ DTC (ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

Подсоедините разъем P7 ЭБУ левой задней двери.

Отсоедините разъем T5 переключателя левой задней двери сети мультиплексной связи.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (левой задней двери)

NG

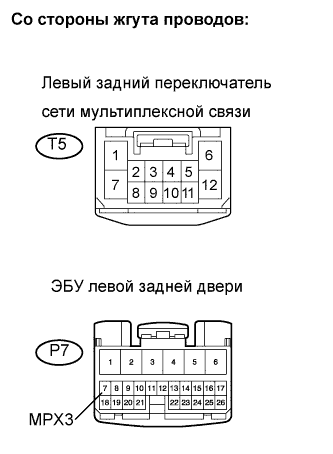

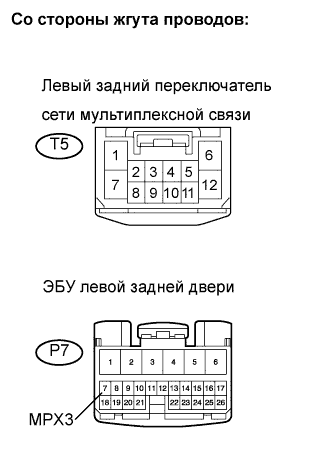

14.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ - ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

Отсоедините разъем P7 ЭБУ правой задней двери.

Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
P7-7 (MPX3) - масса	Зажигание включено (IG)	Менее 1 В

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
P7-7 (MPX3) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ - ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

15.ПРОВЕРЬТЕ DTC (ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ ПРАВОЙ ЗАДНЕЙ ДВЕРИ)

Подсоедините разъем P3 ЭБУ правой задней двери.

Отсоедините разъем T1 переключателя правой задней двери сети мультиплексной связи.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (правой задней двери)

NG

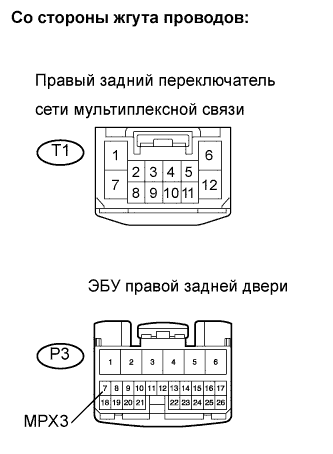

16.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ ПРАВОЙ ЗАДНЕЙ ДВЕРИ - ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ)

Отсоедините разъем P3 ЭБУ правой задней двери.

Измерьте сопротивление разъема со стороны жгута проводов.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
P3-7 (MPX3) - масса	Зажигание включено (IG)	Менее 1 В

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
P3-7 (MPX3) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ ПРАВОЙ ЗАДНЕЙ ДВЕРИ - ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ)

ЗАМЕНИТЕ ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

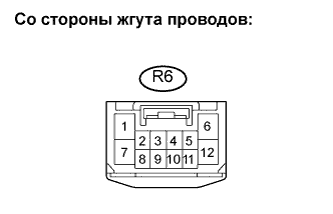

17.ПРОВЕРЬТЕ DTC (ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ)

Подсоедините разъем N4 ЭБУ правой передней двери.

Отсоедините разъем R6 переключателя правой передней двери сети мультиплексной связи.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (правой передней двери)

NG

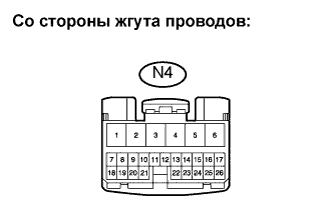

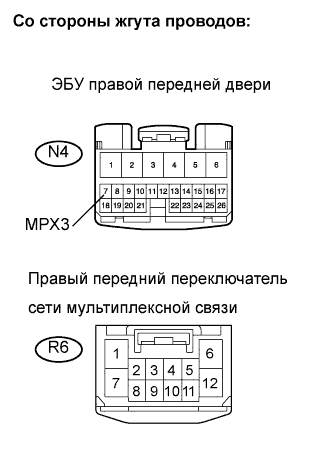

18.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ – ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДНЕЙ ПРАВОЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

Отсоедините разъем N4 ЭБУ правой передней двери.

Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
N4-7 (MPX3) - масса	Зажигание включено (IG)	Менее 1 В

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
N4-7 (MPX3) - масса	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ - ПЕРЕКЛЮЧАТЕЛЬ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

ЗАМЕНИТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

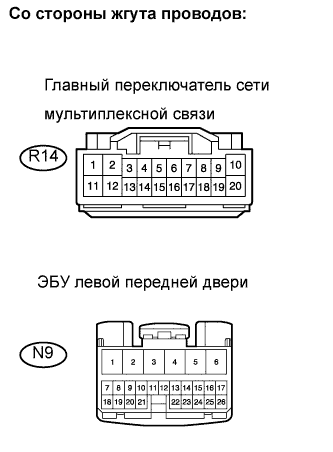

19.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ – ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ)

Подсоедините разъем V28 ЭБУ сертификации.

Отсоедините разъем R14 главного переключателя.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ - ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ)

NG

20.ПРОВЕРЬТЕ DTC (ПРАВЫЙ ПЕРЕДНИЙ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ)

Подсоедините разъем R14 главного переключателя и разъем N9 ЭБУ левой передней двери.

Отсоедините разъем c7 правого ЭБУ и переключателя управления положением.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ (переднего правого сиденья)

NG

21.ПРОВЕРЬТЕ DTC (ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК)

Подсоедините разъем c7 правого ЭБУ управления положением.

Отсоедините разъемы Y7 и Y6 верхнего распределительного блока.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.

OK:: Коды DTC B1214 и B1215 не выводятся.

Результат
Результат	Следующий шаг
OK (для моделей с люком)	А
OK (для моделей без люка, с автоматическими стеклоочистителями)	B
OK (для моделей без люка, без автоматических стеклоочистителей)	C
NG	D

Перейдите к шагу 24

ЗАМЕНИТЕ ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ - ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК, ПРАВЫЙ ЭБУ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ И ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ)

А

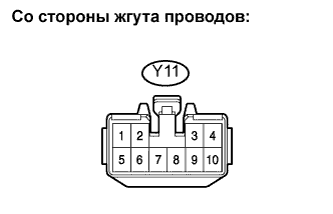

22.ПРОВЕРЬТЕ DTC (ЭБУ ЛЮКА)

Подсоедините разъемы Y7 и Y6 верхнего распределительного блока.

Отсоедините разъем Y11 ЭБУ люка.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (ЭБУ ЛЮКА)

NG

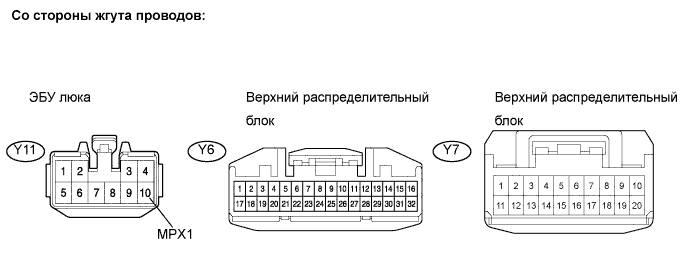

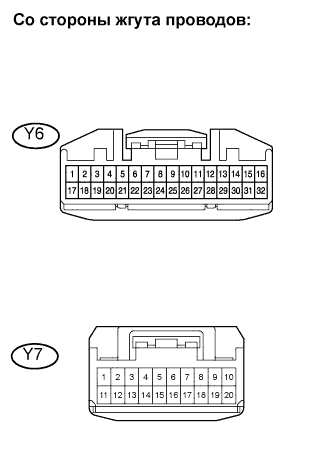

23.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЛЮКА - ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК)

Отсоедините разъемы Y7 и Y6 верхнего распределительного блока.

Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
Y11-10 (MPX1) - масса	Зажигание включено (IG)	Менее 1 В

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
Y11-10 (MPX1) - масса	10 кОм или более

Результат
Результат	Следующий шаг
OK (для моделей с автоматическими стеклоочистителями)	А
OK (для моделей без автоматических стеклоочистителей)	B
NG	C

ЗАМЕНИТЕ ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ ЛЮКА - ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК)

А

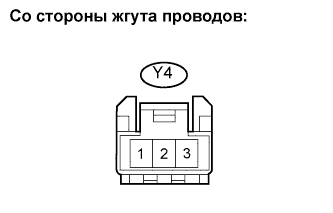

24.ПРОВЕРЬТЕ DTC (ДАТЧИК ДОЖДЯ)

Подсоедините разъем Y11 ЭБУ люка и разъемы Y7 и Y6 верхнего распределительного блока.

Отсоедините разъем Y4 датчика дождя.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ДАТЧИК ДОЖДЯ

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДАТЧИК ДОЖДЯ - ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК)

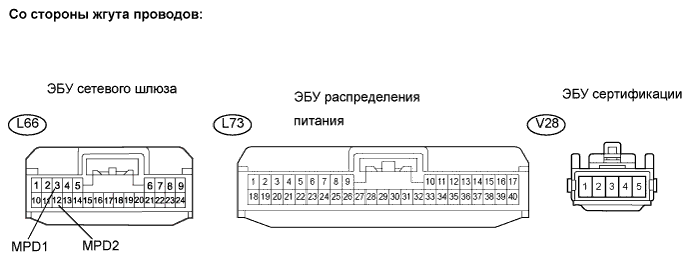

25.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕТЕВОГО ШЛЮЗА - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ И ЭБУ СЕРТИФИКАЦИИ)

Подсоедините разъем Y4 датчика дождя.

Отсоедините разъем L66 ЭБУ сетевого шлюза, L73 ЭБУ распределения питания и V28 ЭБУ сертификации.

Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
L66-3 (MPD1) - масса	Зажигание включено (IG)	Менее 1 В
L66-12 (MPD2) - масса	Зажигание включено (IG)	Менее 1 В

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
L66-3 (MPD1) - масса	10 кОм или выше
L66-12 (MPD2) - масса	10 кОм или выше

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ СЕТЕВОГО ШЛЮЗА - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ И ЭБУ СЕРТИФИКАЦИИ)

OK

26.ЗАМЕНИТЕ ЭБУ СЕТЕВОГО ШЛЮЗА

Замените ЭБУ сетевого шлюза исправным.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ

КОНЕЦ (НЕИСПРАВЕН ЭБУ СЕТЕВОГО ШЛЮЗА)

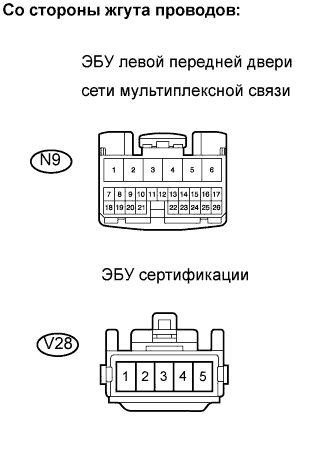

27.ПРОВЕРЬТЕ DTC (ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ)

Отсоедините разъем N9 ЭБУ левой передней двери.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
DTC не выводится.

Перейдите к шагу 30

NG

28.ПРОВЕРЬТЕ DTC (ЭБУ СЕРТИФИКАЦИИ)

Подсоедините разъем N9 ЭБУ левой передней двери.

Отсоедините разъем V28 ЭБУ сертификации.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ

NG

29.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ - ЭБУ СЕРТИФИКАЦИИ)

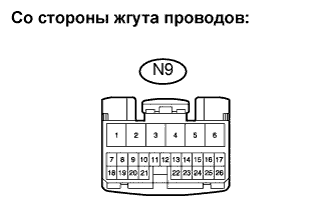

Отсоедините разъем N9 ЭБУ левой передней двери.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

Перейдите к шагу 32

Перейдите к шагу 51

30.ПРОВЕРЬТЕ DTC (ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ)

Подсоедините разъем N9 ЭБУ левой передней двери.

Отсоедините разъем R18 переключателя левой передней двери сети мультиплексной связи.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (левой передней двери)

NG

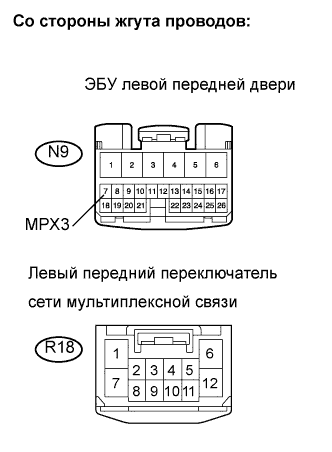

31.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ – ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

Отсоедините разъем N9 ЭБУ левой передней двери.

Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
N9-7 (MPX3) - масса	Зажигание включено (IG)	Менее 1 В

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
N9-7 (MPX3) - масса	10 кОм или выше

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ - ПЕРЕКЛЮЧАТЕЛЬ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

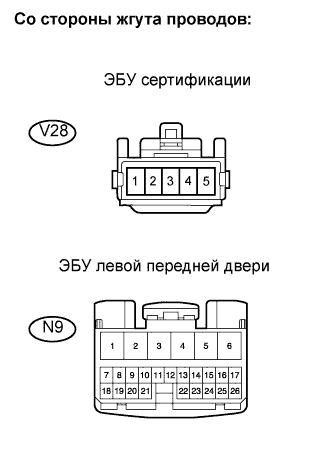

32.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕРТИФИКАЦИИ – ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ)

Отсоедините разъем V28 ЭБУ сертификации.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.

OK:: Коды DTC B1214 и B1215 не выводятся.

Результат
Результат	Следующий шаг
OK	А
NG (для моделей с запоминающим устройством положения сиденья)	B
NG (для моделей без запоминающего устройства положения сиденья)	C

Перейдите к шагу 46

Перейдите к шагу 47

А

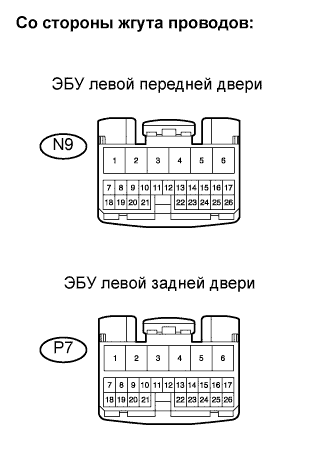

33.ПРОВЕРЬТЕ DTC (ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

Подсоедините разъем V28 ЭБУ сертификации и разъем N9 ЭБУ левой передней двери.

Отсоедините разъем P7 ЭБУ левой задней двери.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

Перейдите к шагу 42

NG

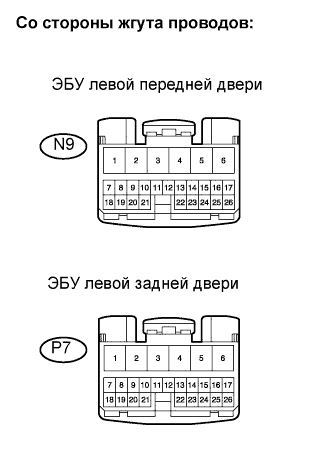

34.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ - ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

Отсоедините разъем N9 ЭБУ левой передней двери.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ - ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

NG

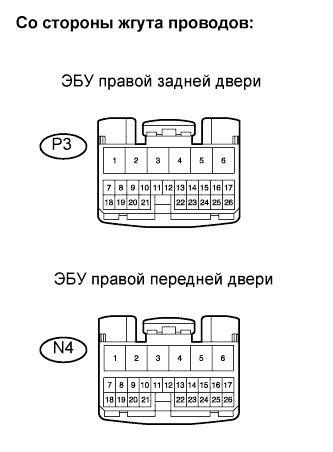

35.ПРОВЕРЬТЕ DTC (ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ)

Подсоедините разъем N9 ЭБУ левой передней двери и разъем Р7 ЭБУ левой задней двери.

Отсоедините разъем P3 ЭБУ правой задней двери.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

Перейдите к шагу 44

NG

36.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ - ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

Отсоедините разъем P7 ЭБУ левой задней двери.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ - ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

NG

37.ПРОВЕРЬТЕ DTC (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

Подсоедините разъем Р3 ЭБУ правой задней двери и разъем Р7 ЭБУ левой задней двери.

Отсоедините разъем R9 главного переключателя.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

NG

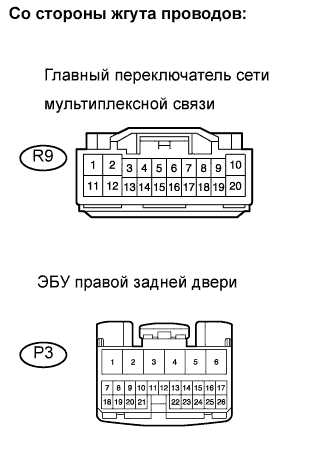

38.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ – ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ)

Отсоедините разъем P3 ЭБУ правой задней двери.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ - ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ)

NG

39.ПРОВЕРЬТЕ DTC (ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ)

Подсоедините разъем Р7 ЭБУ левой задней двери и разъем Р3 ЭБУ правой задней двери.

Отсоедините разъем N4 ЭБУ правой передней двери.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ)

NG

40.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ – ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ)

Отсоедините разъем P3 ЭБУ правой задней двери.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ - ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ)

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ - ЭБУ СЕРТИФИКАЦИИ)

41.ПРОВЕРЬТЕ DTC (ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

Подсоедините разъем P7 ЭБУ левой задней двери.

Отсоедините разъем T5 переключателя левой задней двери сети мультиплексной связи.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (левой задней двери)

NG

42.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ - ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

Отсоедините разъем P7 ЭБУ левой задней двери.

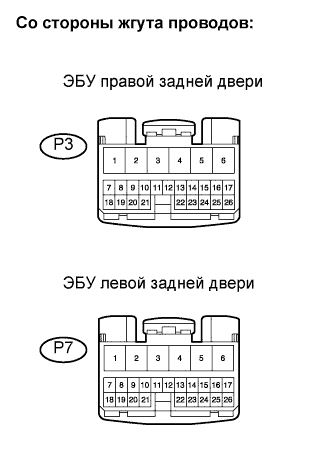

Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
P7-7 (MPX3) - масса	Зажигание включено (IG)	Менее 1 В

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
P7-7 (MPX3) - масса	10 кОм или выше

ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

43.ПРОВЕРЬТЕ DTC (ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ ПРАВОЙ ЗАДНЕЙ ДВЕРИ)

Подсоедините разъем P3 ЭБУ правой задней двери.

Отсоедините разъем T1 переключателя правой задней двери.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (правой задней двери)

NG

44.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ ПРАВОЙ ЗАДНЕЙ ДВЕРИ - ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ)

Отсоедините разъем P3 ЭБУ правой задней двери.

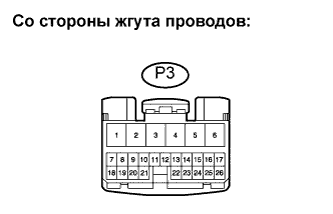

Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
P3-7 (MPX3) - масса	Зажигание включено (IG)	Менее 1 В

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
P3-7 (MPX3) - масса	10 кОм или выше

ЗАМЕНИТЕ ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

45.ПРОВЕРЬТЕ DTC (ЛЕВЫЙ ПЕРЕДНИЙ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ)

Подсоедините разъем V28 ЭБУ сертификации и разъем N9 ЭБУ левой передней двери.

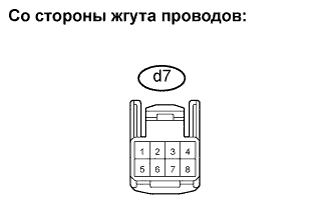

Отсоедините разъем d7 ЭБУ и переключателя управления положением (левого переднего сиденья).

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ (переднего левого сиденья)

NG

46.ПРОВЕРЬТЕ DTC (ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК)

Подсоедините разъем d7 ЭБУ управления положением.

Отсоедините разъемы Y7 и Y6 верхнего распределительного блока.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.

OK:: Коды DTC B1214 и B1215 не выводятся.

Результат
Результат	Следующий шаг
OK (для моделей с люком)	А
OK (для моделей без люка, с автоматическими стеклоочистителями)	B
OK (для моделей без люка, без автоматических стеклоочистителей)	C
NG	D

Перейдите к шагу 50

ЗАМЕНИТЕ ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ - ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК, ЛЕВЫЙ ПЕРЕДНИЙ ЭБУ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ И ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ)

А

47.ПРОВЕРЬТЕ DTC (ЭБУ ЛЮКА)

Подсоедините разъемы Y7 и Y6 верхнего распределительного блока.

Отсоедините разъем Y11 ЭБУ люка.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (ЭБУ ЛЮКА)

NG

48.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЛЮКА - ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК)

Отсоедините разъемы Y7 и Y6 верхнего распределительного блока.

Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
Y11-10 (MPX1) - масса	Зажигание включено (IG)	Менее 1 В

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
Y11-10 (MPX1) - масса	10 кОм или выше

Результат
Результат	Следующий шаг
OK (для моделей с автоматическими стеклоочистителями)	А
OK (для моделей без автоматических стеклоочистителей)	B
NG	C

ЗАМЕНИТЕ ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЭБУ ЛЮКА - ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК)

А

49.ПРОВЕРЬТЕ DTC (ДАТЧИК ДОЖДЯ)

Подсоедините разъем Y11 ЭБУ люка.

Подсоедините разъемы Y7 и Y6 верхнего распределительного блока.

Отсоедините разъем Y4 датчика дождя.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ДАТЧИК ДОЖДЯ

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДАТЧИК ДОЖДЯ - ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК)

50.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕТЕВОГО ШЛЮЗА - ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ И ЭБУ СЕРТИФИКАЦИИ)

Подсоедините разъем Y4 датчика дождя.

Отсоедините разъем L66 ЭБУ сетевого шлюза, L73 ЭБУ распределения питания и V28 ЭБУ сертификации.

Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
L66-3 (MPD1) - масса	Зажигание включено (IG)	Менее 1 В
L66-12 (MPD2) - масса	Зажигание включено (IG)	Менее 1 В

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
L66-3 (MPD1) - масса	10 кОм или выше
L66-12 (MPD2) - масса	10 кОм или выше

OK

51.ЗАМЕНИТЕ ЭБУ СЕТЕВОГО ШЛЮЗА

Замените ЭБУ сетевого шлюза исправным.

Включите зажигание (IG).

Сбросьте код DTC.

Проверьте наличие кодов DTC.
OK:
Коды DTC B1214 и B1215 не выводятся.

ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ

КОНЕЦ (НЕИСПРАВЕН ЭБУ СЕТЕВОГО ШЛЮЗА)
