DTC B1207 Прекращение обмена данными с ЭБУ контроля


ОПИСАНИЕ

  1. Данный код DTC обнаруживается, когда обмен данными между ЭБУ сертификации и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1207
Прекращение обмена данными с ЭБУ сертификации по шине BEAN
  1. ЭБУ сертификации
  2. Жгут проводов

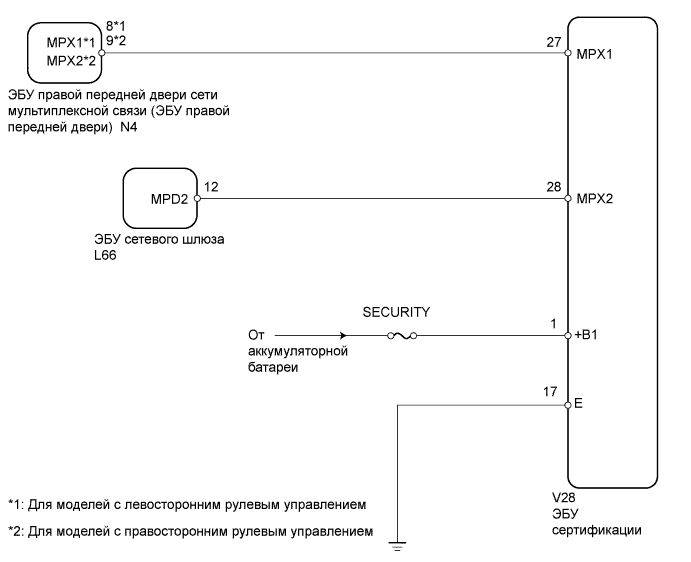

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1207 Прекращение Обмена Данными С Эбу Контроля


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕРТИФИКАЦИИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1207 Прекращение Обмена Данными С Эбу Контроля

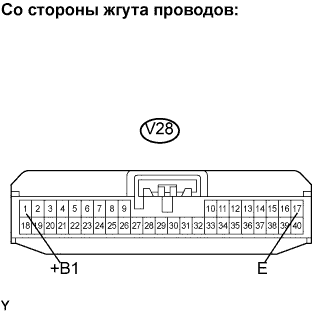

  1. Отсоедините разъем V28 ЭБУ.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V28-17 (E) - масса
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V28-1 (+B1) - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1207 Прекращение Обмена Данными С Эбу Контроля

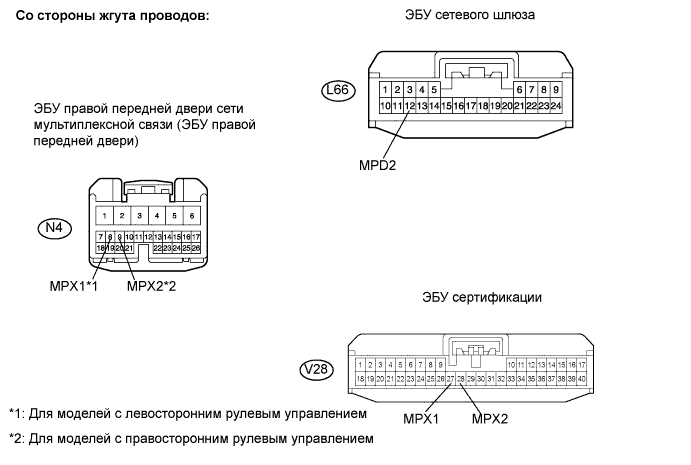

  1. Отсоедините разъемы L66, N4 и V28 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V28-27 (MPX1) - N4-8 (MPX1)
    		Менее 1 Ом
    V28-27 (MPX1) - N4-9 (MPX2)
    		Менее 1 Ом
    V28-28 (MPX2) - L66-12 (MPD2)
    		Менее 1 Ом
    Результат
    Результат
    		Следующий шаг
    Оба сопротивления – в норме
    		А
    Одно сопротивление – в норме
    		B
    Оба сопротивления – не в норме
    		C


B
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ И ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А

ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
