Dtc B1200 Прекращение Обмена Данными По Мультиплексной Связи С Эбу Кузова

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (MPX-B, D/C CUT)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

ОПИСАНИЕ

1. Данный код DTC обнаруживается, когда обмен данными между правым главным ЭБУ кузова и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.

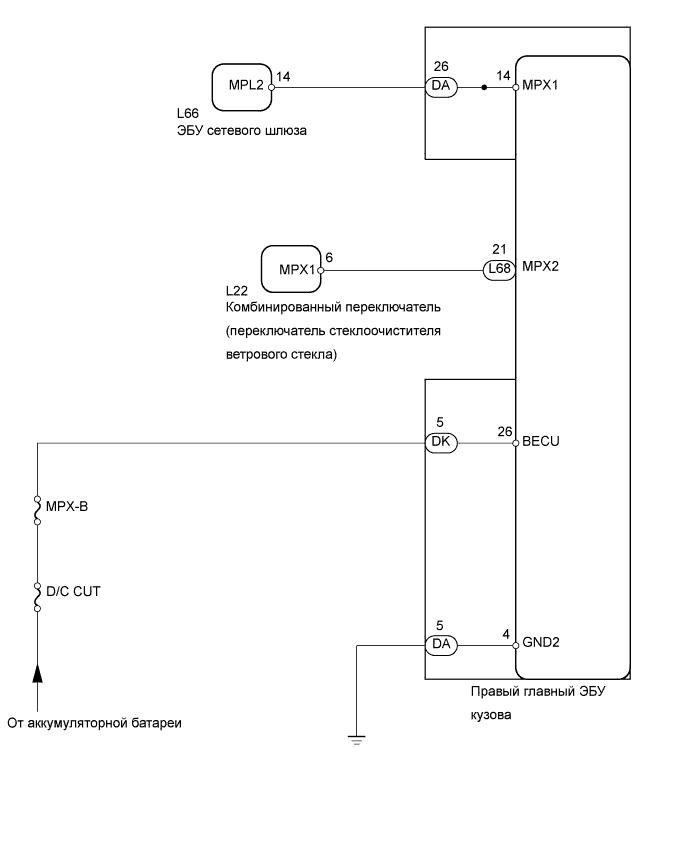

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Извлеките предохранители MPX-B и D/C CUT из блока реле № 1 моторного отсека.


2. Измерьте сопротивление предохранителей.


   Номинальное сопротивление:

   Менее 1 Ом

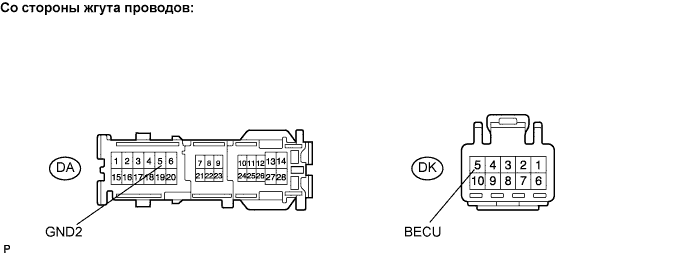

1. Отсоедините разъемы DА и DK ЭБУ.


2. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.



   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Заданные условия
   DK-5 (BECU) - масса	10-14 В

   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   DA-5 (GND2) - масса	Менее 1 Ом

1. Отсоедините разъемы DA, L66 и L68 ЭБУ.


2. Отсоедините разъем L22 переключателя.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   DA-26 (MPX1) - L66-14 (MPL2)	Менее 1 Ом
   L68-21 (MPX2) - L22-6 (MPX1)	Менее 1 Ом

   Результат

   Результат	Следующий шаг
   Оба сопротивления – в норме	А
   Одно сопротивление – в норме	B
   Оба сопротивления – не в норме	C
