DTC B1206 Прекращение обмена данными с главным выключателем электрических стеклоподъемников


ОПИСАНИЕ

  1. Данный код DTC обнаруживается, когда обмен данными между главным переключателем сети мультиплексной связи и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1206
Прекращение обмена данными с главным переключателем сети мультиплексной связи
  1. Главный переключатель сети мультиплексной связи
  2. Жгут проводов

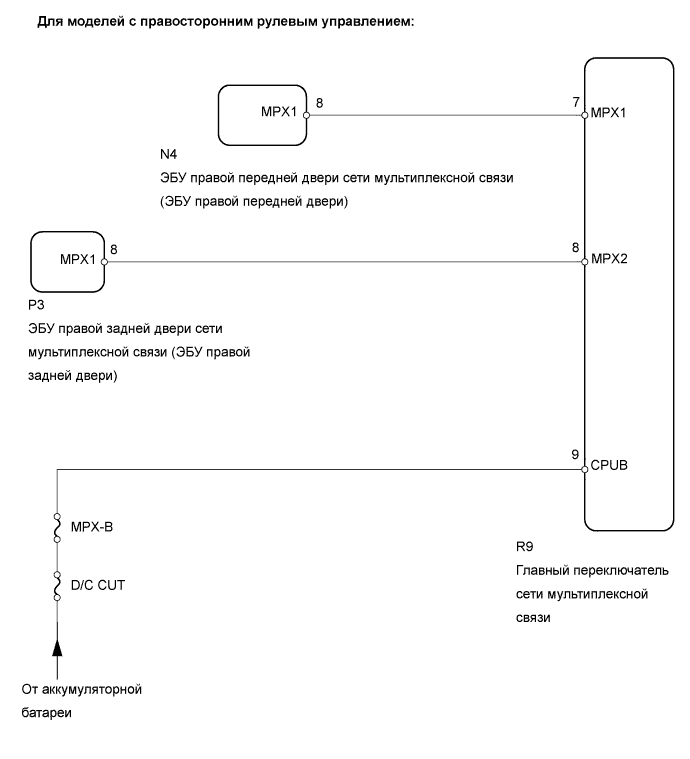

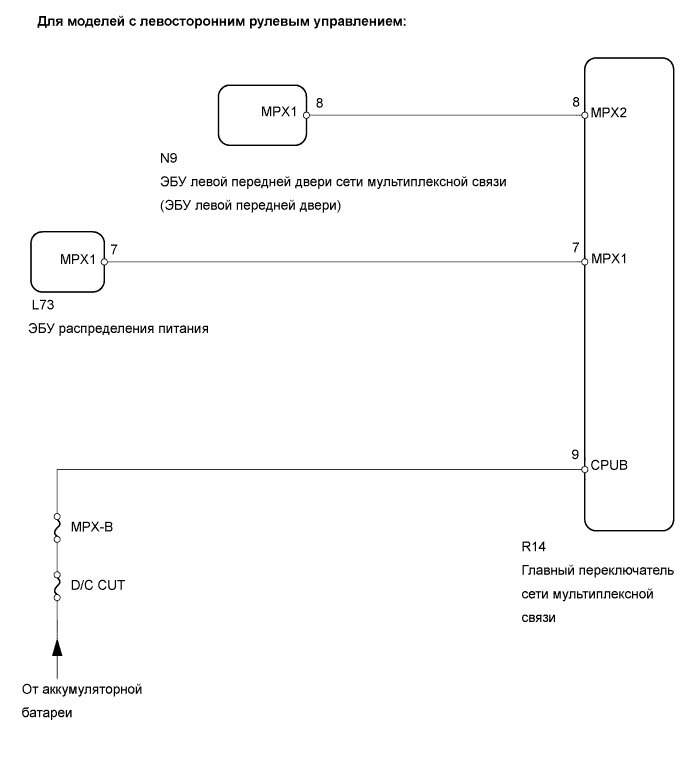

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1206 Прекращение Обмена Данными С Главным Выключателем Электрических Стеклоподъемников


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1206 Прекращение Обмена Данными С Главным Выключателем Электрических Стеклоподъемников


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

  1. Включите зажигание (IG) и убедитесь, что электрический стеклоподъемник работает при управлении главным переключателем сети мультиплексной связи.

    OK:
    Стеклоподъемник работает от главного переключателя сети мультиплексной связи.


OK
ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ
NG


2.ПРОВЕРЬТЕ СИСТЕМУ

  1. Проверьте систему.

    Результат
    Результат
    		Следующий шаг
    Для моделей с левосторонним рулевым управлением
    		А
    Для моделей с правосторонним рулевым управлением
    		B


B
Перейдите к шагу 5
А


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1206 Прекращение Обмена Данными С Главным Выключателем Электрических Стеклоподъемников

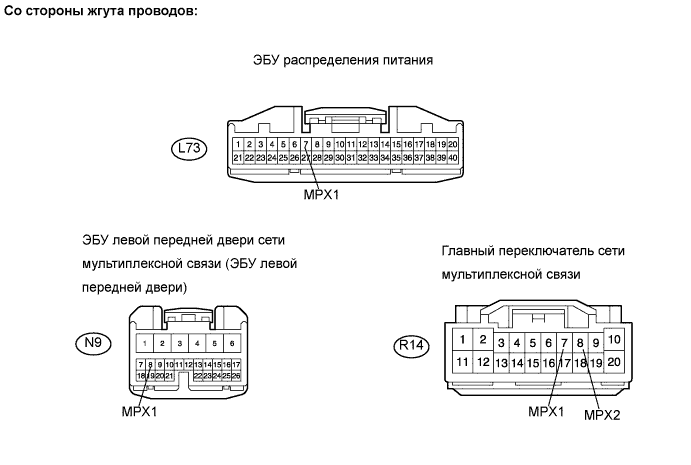

  1. Отсоедините разъем R14 главного переключателя.

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    R14-9 (CPUB) - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1206 Прекращение Обмена Данными С Главным Выключателем Электрических Стеклоподъемников

  1. Отсоедините разъем R14 главного переключателя.

  1. Отсоедините разъемы N9 и L73 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    R14-7 (MPX1) - L73-7 (MPX1)
    		Менее 1 Ом
    R14-8 (MPX2) - N9-8 (MPX1)
    		Менее 1 Ом
    Результат
    Результат
    		Следующий шаг
    Оба сопротивления – в норме
    		А
    Одно сопротивление – в норме
    		B
    Оба сопротивления – не в норме
    		C


B
ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ И ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А

ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1206 Прекращение Обмена Данными С Главным Выключателем Электрических Стеклоподъемников

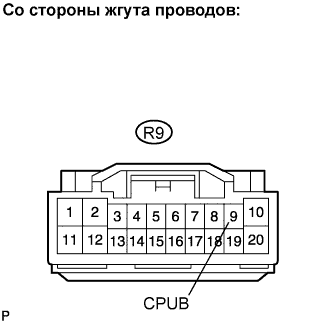

  1. Отсоедините разъем R9 переключателя.

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    R9-9 (CPUB) - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


6.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1206 Прекращение Обмена Данными С Главным Выключателем Электрических Стеклоподъемников

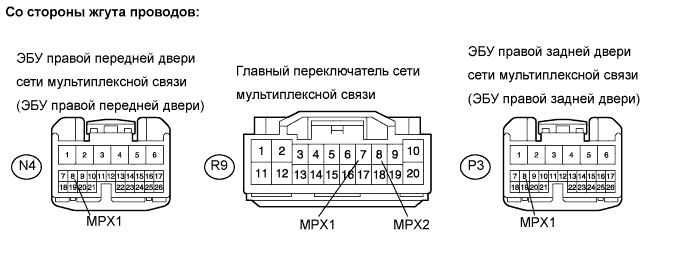

  1. Отсоедините разъемы N4 и P3 ЭБУ.

  1. Отсоедините разъем R9 переключателя.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    R9-7 (MPX1) - N4-8 (MPX1)
    		Менее 1 Ом
    R9-8 (MPX2) - P3-8 (MPX1)
    		Менее 1 Ом
    Результат
    Результат
    		Следующий шаг
    Оба сопротивления – в норме
    		А
    Одно сопротивление – в норме
    		B
    Оба сопротивления – не в норме
    		C


B
ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ И ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

B
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А

ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ
