DTC B1213 Прекращение обмена данными с ЭБУ регулировки наклона и телескопического изменения высоты


ОПИСАНИЕ

  1. Данный код DTC обнаруживается, когда обмен данными между мультиплексным ЭБУ регулировки наклона и телескопического изменения высоты и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1213
Прекращение обмена данными с мультиплексным ЭБУ регулировки наклона и телескопического изменения высоты
  1. Мультиплексный ЭБУ регулировки наклона и телескопического изменения высоты
  2. Жгут проводов

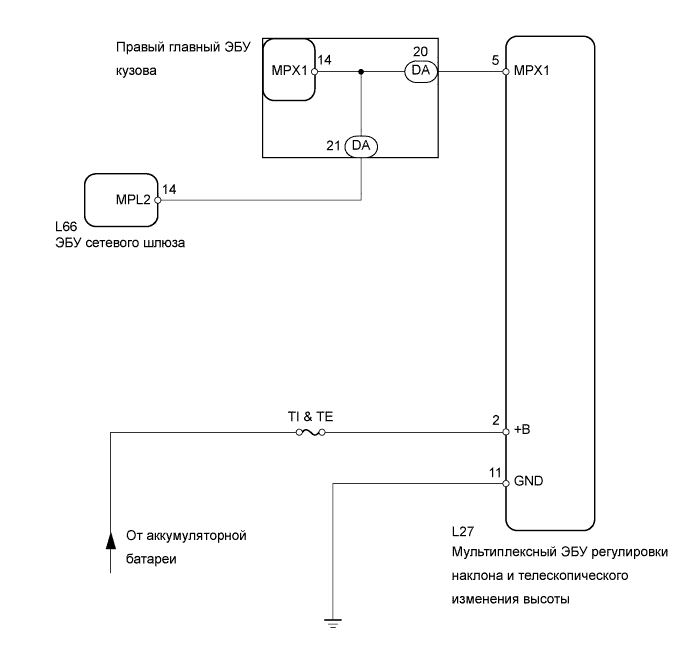

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1213 Прекращение Обмена Данными С Эбу Регулировки Наклона И Телескопического Изменения Высоты


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ

  1. Убедитесь, что с помощью переключателя наклона и телескопического изменения высоты можно управлять наклонной телескопической рулевой колонкой с электроприводом.

    OK:
    С помощью переключателя наклона и телескопического изменения высоты можно управлять наклонной телескопической рулевой колонкой с электроприводом.


OK
ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ
NG


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1213 Прекращение Обмена Данными С Эбу Регулировки Наклона И Телескопического Изменения Высоты

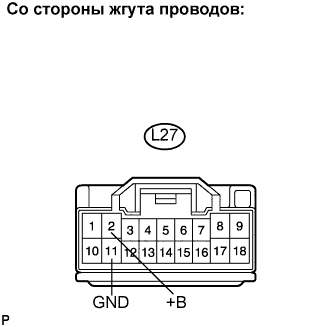

  1. Отсоедините разъем L27 ЭБУ.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L27-11 (GND) - масса
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L27-2 (+B) - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1213 Прекращение Обмена Данными С Эбу Регулировки Наклона И Телескопического Изменения Высоты

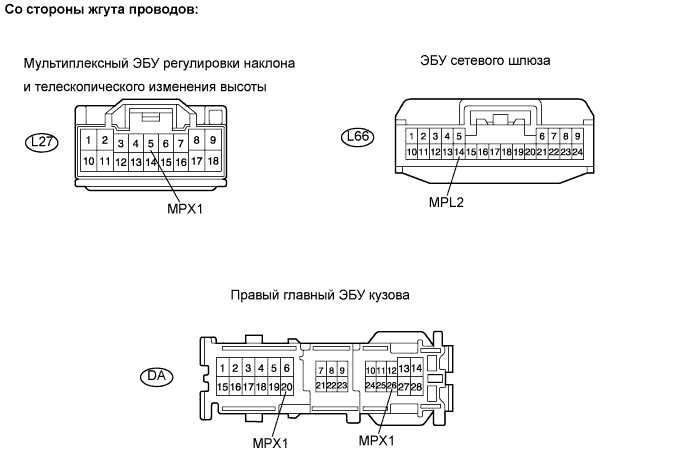

  1. Отсоедините разъемы DA, L27 и L66 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L27-5 (MPX1) - DA-20 (MPX1)
    		Менее 1 Ом
    L66-14 (MPL2) - DA-26 (MPX1)
    		Менее 1 Ом
    Результат
    Результат
    		Следующий шаг
    Оба сопротивления – в норме
    		А
    Одно сопротивление – в норме
    		B
    Оба сопротивления – не в норме
    		C


B
ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ И ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А


4.ПРОВЕРЬТЕ ГЛАВНЫЙ ПРАВЫЙ ЭБУ КУЗОВА

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1213 Прекращение Обмена Данными С Эбу Регулировки Наклона И Телескопического Изменения Высоты

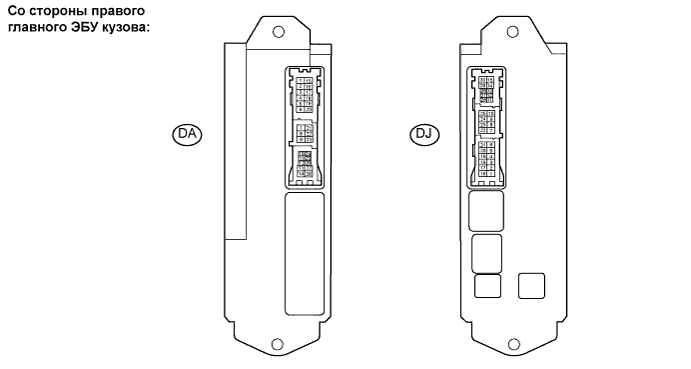

  1. Отсоедините разъем DA ЭБУ.

  1. Измерьте сопротивление ЭБУ.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    DA-20 - DA-26
    		Менее 1 Ом
    DA-26 - DJ-21
    		Менее 1 Ом
    DA-20 - DJ-21
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА
OK

ЗАМЕНИТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ
