DTC B1212 Прекращение обмена данными с ЭБУ двери переднего пассажира


ОПИСАНИЕ

  1. Данный код DTC обнаруживается, когда обмен данными между ЭБУ передней двери сети мультиплексной связи (ЭБУ двери переднего пассажира) и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1212
Прекращение обмена данными с ЭБУ передней двери со стороны пассажира
  1. ЭБУ передней двери сети мультиплексной связи (ЭБУ двери переднего пассажира)
  2. Жгут проводов

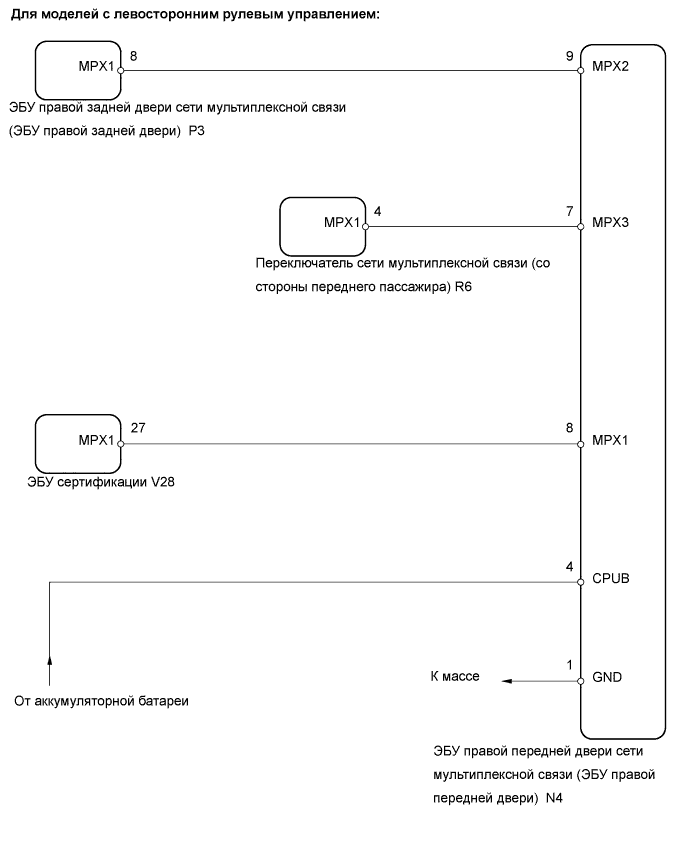

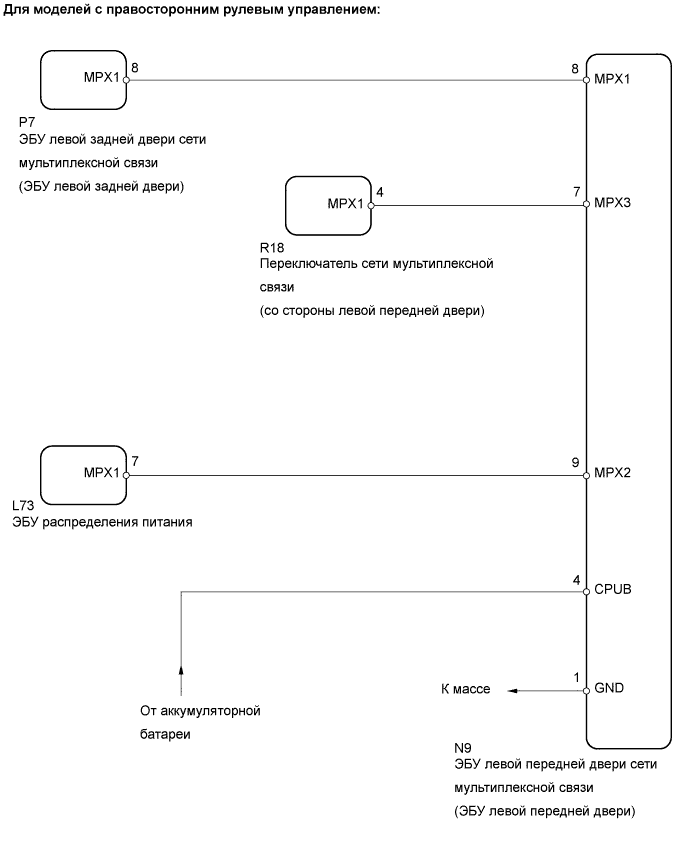

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1212 Прекращение Обмена Данными С Эбу Двери Переднего Пассажира


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1212 Прекращение Обмена Данными С Эбу Двери Переднего Пассажира


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ СИСТЕМУ

  1. Проверьте систему.

    Результат
    Результат
    		Следующий шаг
    Для моделей с левосторонним рулевым управлением
    		А
    Для моделей с правосторонним рулевым управлением
    		B


B
Перейдите к шагу 5
А


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ – МАССА)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1212 Прекращение Обмена Данными С Эбу Двери Переднего Пассажира

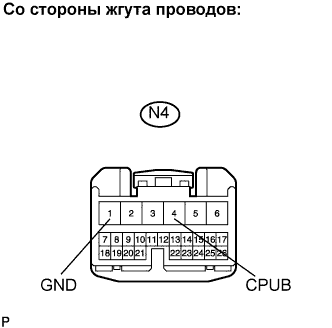

  1. Отсоедините разъем N4 ЭБУ.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N4-4 (CPUB) - масса
    		10-14 В
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N4-1 (GND) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1212 Прекращение Обмена Данными С Эбу Двери Переднего Пассажира

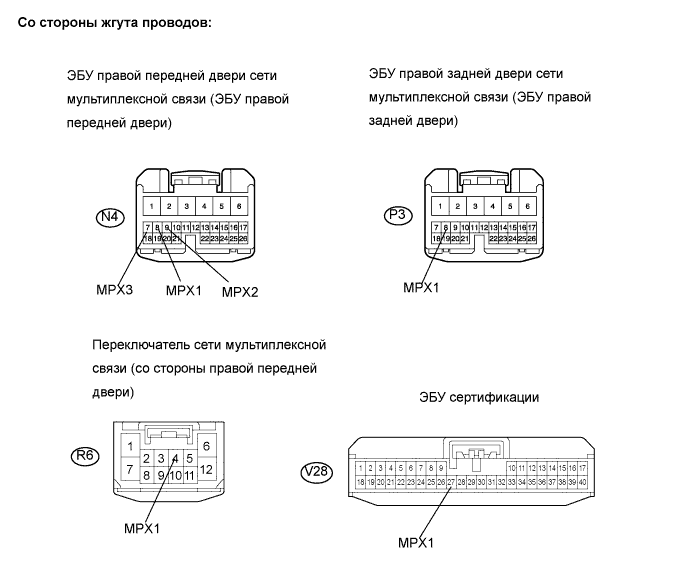

  1. Отсоедините разъемы N4, Р3 и V28 ЭБУ.

  1. Отсоедините разъем R6 переключателя.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N4-7 (MPX3) - R6-4 (MPX1)
    		Менее 1 Ом
    N4-9 (MPX2) - P3-8 (MPX1)
    		Менее 1 Ом
    N4-8 (MPX1) - V28-27 (MPX1)
    		Менее 1 Ом
    Результат
    Результат
    		Следующий шаг
    Все значения сопротивления соответствуют номинальным
    		А
    Одно или два значения сопротивления соответствуют номинальному
    		B
    Ни одно значение сопротивления не соответствуют номинальному
    		C


B
ЗАМЕНИТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ И ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А

ЗАМЕНИТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ)

4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ – МАССА)
Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1212 Прекращение Обмена Данными С Эбу Двери Переднего Пассажира

  1. Отсоедините разъем N9 ЭБУ.

  1. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N9-4 (CPUB) - масса
    		10-14 В
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N9-1 (GND) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1212 Прекращение Обмена Данными С Эбу Двери Переднего Пассажира

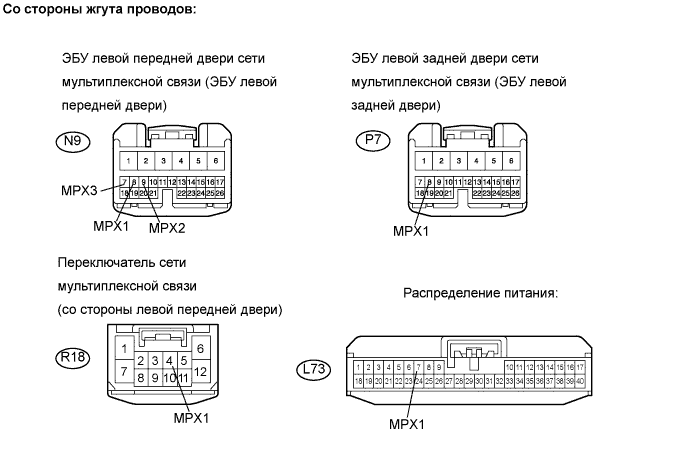

  1. Отсоедините разъемы N9, Р7 и L73 ЭБУ.

  1. Отсоедините разъем R18 переключателя.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    N9-7 (MPX3) - R18-4 (MPX1)
    		Менее 1 Ом
    N9-8 (MPX1) - P7-8 (MPX1)
    		Менее 1 Ом
    N9-9 (MPX2) - L73-7 (MPX1)
    		Менее 1 Ом
    Результат
    Результат
    		Следующий шаг
    Все значения сопротивления соответствуют номинальным
    		А
    Одно или два значения сопротивления соответствуют номинальному
    		B
    Ни одно значение сопротивления не соответствуют номинальному
    		C


B
ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ И ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А

ЗАМЕНИТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ)
