DTC B1263 Прекращение обмена данными с ЭБУ распределительного блока багажного отделения


ОПИСАНИЕ

Данный код DTC обнаруживается, когда обмен данными между распределительным блоком № 1 (задним ЭБУ сети мультиплексной связи) и ЭБУ сетевого шлюза прекращается более чем на 10 секунд.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1263
Прекращение обмена данными с распределительным блоком № 1 (задним ЭБУ сети мультиплексной связи)
  1. Распределительный блок № 1 (задний ЭБУ сети мультиплексной связи)
  2. Жгут проводов

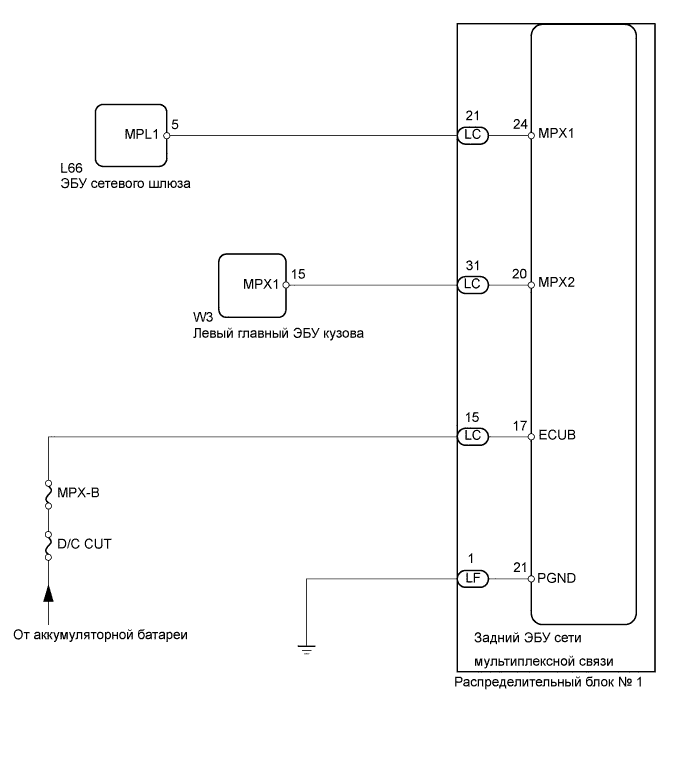

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1263 Прекращение Обмена Данными С Эбу Распределительного Блока Багажного Отделения


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (MPX-B, D/C CUT)

  1. Извлеките предохранители MPX-B и D/C CUT из блока реле № 1 моторного отсека.

  1. Измерьте сопротивление предохранителей.



NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1263 Прекращение Обмена Данными С Эбу Распределительного Блока Багажного Отделения

  1. Отсоедините разъемы LC и LF распределительного блока.

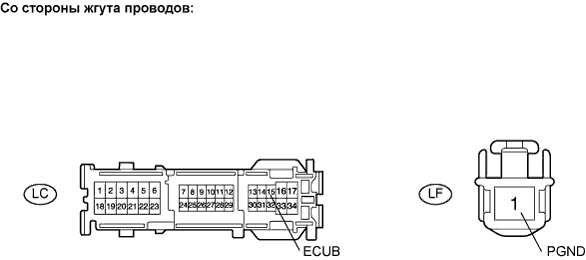

  1. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    LF-1 (PGND) - масса
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    LC-15 (ECUB) - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЛИНИИ СВЯЗИ

Lexus GS450h GWS191.Мультиплексная Связь.Мультиплексная Система Передачи Данных. Dtc B1263 Прекращение Обмена Данными С Эбу Распределительного Блока Багажного Отделения

  1. Отсоедините разъемы W3 и L66 ЭБУ.

  1. Отсоедините разъем LC распределительного блока.

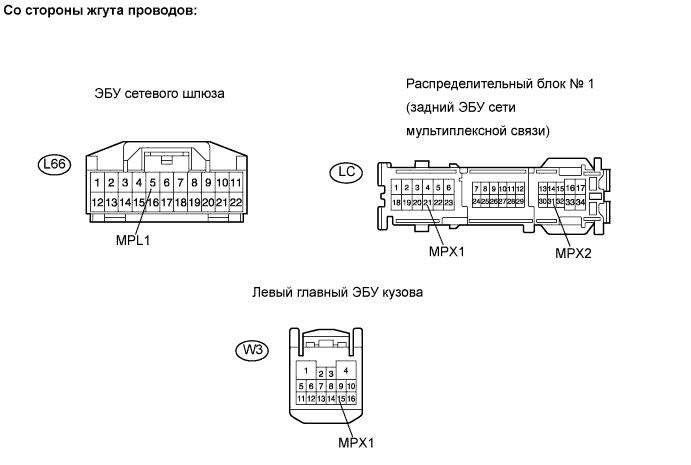

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    LC-21 (MPX1) - K66-5 (MPL1)
    		Менее 1 Ом
    LC-31 (MPX2) - W3-15 (MPX1)
    		Менее 1 Ом
    Результат
    Результат
    		Следующий шаг
    Оба сопротивления – в норме
    		А
    Одно сопротивление – в норме
    		B
    Оба сопротивления – не в норме
    		C


B
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 И ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

C
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
А

ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1
