Передний Нижний Рычаг Подвески Снятие

Выверните болт и отсоедините передний датчик частоты вращения от переднего амортизатора с цилиндрической винтовой пружиной.

УКАЗАНИЕ:

При выворачивании болта соблюдайте осторожность, чтобы не деформировать скобу переднего амортизатора с цилиндрической винтовой пружиной.

Снимите фиксатор и отверните корончатую гайку.

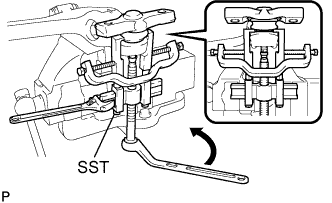

При помощи SST отсоедините левый наконечник рулевой тяги от поворотного кулака.

Специальный инструмент (SST):

09628-00011

ПРИМЕЧАНИЕ:

1. Подвесьте SST с помощью веревки или иного приспособления для предотвращения его падения.

2. Старайтесь не повредить защитный кожух переднего дискового тормоза.

3. Старайтесь не повредить защитный кожух шарового шарнира.

4. Действуйте осторожно, чтобы не повредить поворотный кулак.


Отверните гайку и отсоедините нижний рычаг передней подвески от тяги датчика высоты передней подвески.

Ослабьте болт, удерживая гайку. Отделите нижнюю часть переднего амортизатора от нижнего рычага передней подвески.

ПРИМЕЧАНИЕ:

Во избежание падения деталей не вынимайте болт.

Отверните 2 гайки и снимите стойку переднего стабилизатора.

УКАЗАНИЕ:

Если шаровой шарнир поворачивается вместе с гайкой, удерживайте палец шарового шарнира с помощью шестигранного ключа на 6 мм.

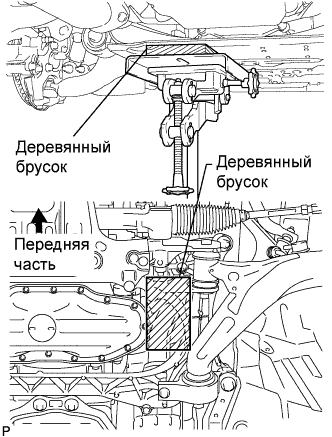

Подоприте подрамник передней подвески телескопическим гидравлическим домкратом.

ПРИМЕЧАНИЕ:

Чтобы не допустить повреждения, обязательно поместите деревянный брусок между подрамником передней подвески и телескопическим гидравлическим домкратом.

Выверните 2 болта и снимите передний нижний шаровой шарнир.

Ослабьте гайку крепления кронштейна нижнего рычага № 2.

ПРИМЕЧАНИЕ:

Гайку не отворачивайте.

Выверните болт и снимите шайбу и гайку с передней части нижнего рычага передней подвески.

Выверните 4 болта и снимите пластину лонжерона и нижний рычаг передней подвески с кронштейном нижнего рычага № 2.

Закрепите нижний рычаг передней подвески в тисках с помощью алюминиевых пластин.

Снимите фиксатор и отверните корончатую гайку.

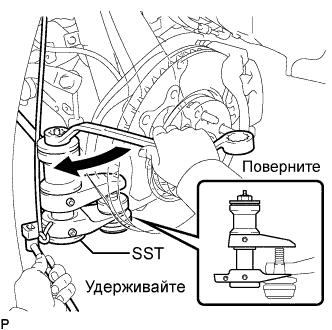

С помощью SST снимите передний нижний шаровой шарнир с нижнего рычага передней подвески.

Специальный инструмент (SST):

09950-40011(09951-04010,09952-04010,09953-04020,09954-04010,09955-04051,09957-04010,09958-04011)

ПРИМЕЧАНИЕ:

1. Старайтесь не повредить нижний рычаг передней подвески.

2. Старайтесь не повредить защитные кожухи нижнего шарового шарнира.


Отверните гайку и снимите шайбу и кронштейн нижнего рычага № 2 с нижнего рычага передней подвески.
