Передний Амортизатор С Цилиндрической Винтовой Пружиной Повторная Сборка

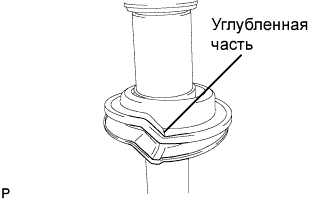

Установите нижнюю изолирующую прокладку передней цилиндрической винтовой пружины на передний амортизатор так, чтобы оказались совмещенными оба углубления.

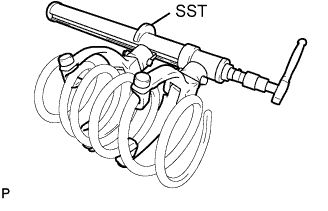

С помощью SST сожмите переднюю цилиндрическую винтовую пружину.

Специальный инструмент (SST):

09727-30021(09727-00010,09727-00021,09727-00031)

ПРИМЕЧАНИЕ:

Не пользуйтесь пневматическим ключом ударного действия. Это может привести к повреждению SST.

УКАЗАНИЕ:

Для снятия/установки передней цилиндрической винтовой пружины можно также использовать гидравлическое стягивающее приспособление для винтовых пружин.

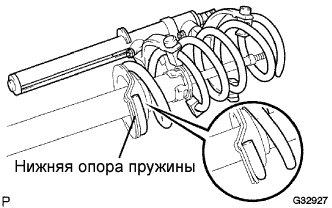

Установите переднюю цилиндрическую винтовую пружину таким образом, чтобы ее конец доходил до выступающей части нижней чашки пружины.

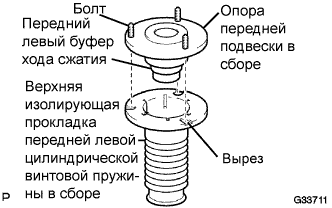

Установите буфер хода сжатия передней пружины на опору передней подвески в сборе.

Совместите болт опоры передней подвески с вырезом в верхней изолирующей прокладке передней цилиндрической винтовой пружины и установите верхнюю изолирующую прокладку на опору передней подвески.

Совместите грани конца шатуна с опорой передней подвески, чтобы установить передний амортизатор.

Для моделей с AVS:
Установите передний кронштейн опоры привода.

Временно установите новую контргайку на передний амортизатор.

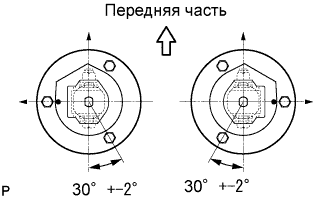

Отрегулируйте опору передней подвески таким образом, чтобы положения болтов соответствовали показанным на рисунке, и снимите SST с передней цилиндрической винтовой пружины.

ПРИМЕЧАНИЕ:

1. Не пользуйтесь пневматическим ключом ударного действия.

2. Убедитесь в том, что грани на конце шатуна параллельны втулке амортизатора.

3. Контролируйте ориентацию опоры передней подвески при снятии SST.
