Выключатель Зажигания Проверка

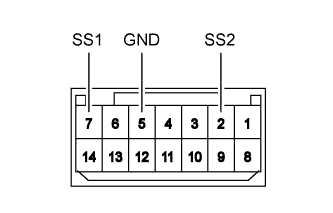

Измерьте сопротивление выключателя.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Состояние выключателя	Заданные условия
7 (SS1) - 5 (GND)	Не нажат	10 кОм или более
2 (SS2) - 5 (GND)	Не нажат	10 кОм или более
7 (SS1) - 5 (GND)	Нажат	Менее 1 Ом
2 (SS2) - 5 (GND)	Нажат	Менее 1 Ом

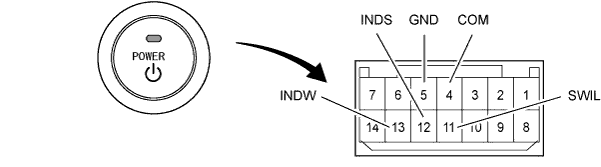

Подайте напряжение аккумуляторной батареи на контакты выключателя и проверьте, светится ли индикатор выключателя.

УКАЗАНИЕ:

1. Если положительный (+) и отрицательный (-) выводы подключены неправильно, индикатор выключателя зажигания не будет гореть.


1. Если напряжение слишком низкое, индикатор не будет светиться.


OK:

Условия измерений	Заданные условия (цвет)
Положительный вывод аккумуляторной батареи (+) → контакт 11 (SWIL) Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (COM) или 5 (GND)	Горит (зеленовато-белый)
Положительный вывод аккумуляторной батареи (+) → контакт 12 (INDS) Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (COM) или 5 (GND)	Светится (зеленым светом)
Положительный вывод аккумуляторной батареи (+) → контакт 13 (INDW) Отрицательный (-) вывод аккумуляторной батареи → контакт 4 (COM) или 5 (GND)	Светится (желтым светом)
