Выключатель Зажигания -- Установка |

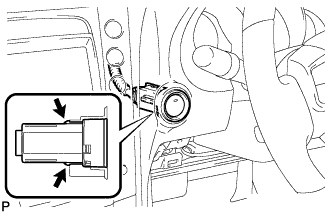

| 1. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (для моделей с левосторонним рулевым управлением) |
 |
Введите в зацепление 2 захвата для установки выключателя.
Подсоедините разъем выключателя.
| 2. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (для моделей с правосторонним рулевым управлением) |
Введите в зацепление 2 захвата для установки выключателя.
 |
Подсоедините разъем выключателя.
| 3. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ |
Подсоедините разъем.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
 |
Закрепите подушку безопасности для защиты коленей водителя 4 болтами.
- Момент затяжки:
- 10 Н*м{102 кгс*см, 7 фунт-сила-футов}
| 4. УСТАНОВИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
 |
Установите трос управления замком капота на защитную накладку.
Установите защитную накладку и введите в зацепление 8 фиксаторов и захват.
| 5. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
 |
Подсоедините разъемы.
Введите в зацепление 3 захвата.
Установите нижнюю крышку и закрепите ее 2 винтами.
| 6. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ |
 |
Установите боковую панель и введите в зацепление 2 захвата и 4 фиксатора.
| 7. УСТАНОВИТЕ НАКЛАДКУ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ |
Введите в зацепление 3 захвата, чтобы установить накладку обшивки.
Вытяните сложенную кромку уплотнителя.
| 8. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
Введите в зацепление 5 захватов и установите опорную накладку.
 |
Вытяните сложенную кромку уплотнителя.
| 9. УСТАНОВИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
 |
Установите отделочную накладку панели приборов и введите в зацепление 4 фиксатора и 3 захвата.
Вверните винт.
| 10. УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ |
 |
Подсоедините разъем.
Установите верхнюю облицовку панели пола и закрепите ее 9 фиксаторами.
Установите рукоятку рычага переключения передач и поверните ее в направлении, указанном стрелкой.
 |
| 11. УСТАНОВИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА |
Введите в соединение захваты для крепления облицовки.
| 12. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 13. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
| 14. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS |
Проверьте контрольную лампу аварийного состояния SRS (см. стр. Нажмите здесь).
