Кожух Люка Повторная Сборка

Кузов. Lexus GS450h GWS191
Люк. Lexus GS450h GWS191

  1. УСТАНОВИТЕ ВЕТРОВОЙ ЩИТОК КРЫШИ В СБОРЕ

  2. УСТАНОВИТЕ ТРОС ПРИВОДА ЛЮКА В СБОРЕ

  3. ОТРЕГУЛИРУЙТЕ ТРОС ПРИВОДА ЛЮКА В СБОРЕ

  4. УСТАНОВИТЕ СОЛНЦЕЗАЩИТНУЮ ПАНЕЛЬ В СБОРЕ

  5. УСТАНОВИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ

Кожух Люка -- Повторная Сборка



1. УСТАНОВИТЕ ВЕТРОВОЙ ЩИТОК КРЫШИ В СБОРЕ

  1. Введите в зацепление 2 захвата и установите ветровой щиток крыши.



2. УСТАНОВИТЕ ТРОС ПРИВОДА ЛЮКА В СБОРЕ


    Lexus GS450h GWS191

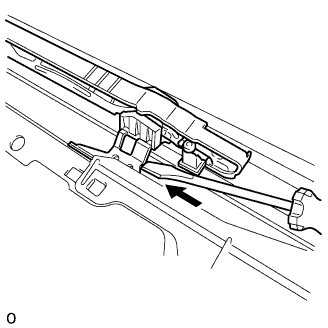

  1. Отверткой сдвиньте трос привода люка в направлении, указанном на рисунке стрелкой, и установите его.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  1. Введите в зацепление 2 захвата, чтобы установить водосточный желобок.

  1. Установите правую и левую части люка и закрепите их 2 винтами.

  1. Установите боковые стопоры люка и закрепите их 2 винтами.



3. ОТРЕГУЛИРУЙТЕ ТРОС ПРИВОДА ЛЮКА В СБОРЕ


    Lexus GS450h GWS191.Люк.Система Люка.Кожух Люка Повторная Сборка

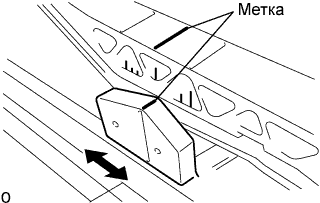

  1. С помощью отвертки совместите сборочные метки, сдвигая трос привода в направлении, указанном на рисунке стрелкой.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


4. УСТАНОВИТЕ СОЛНЦЕЗАЩИТНУЮ ПАНЕЛЬ В СБОРЕ


5. УСТАНОВИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ

  1. Закрепите приводной механизм 2 болтами.

    Момент затяжки:
    5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}

  1. Введите в зацепление захват кронштейна и установите кронштейн.
