Кожух Люка Снятие

Кузов. Lexus GS450h GWS191
Люк. Lexus GS450h GWS191

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ ОБИВКУ КРЫШИ В СБОРЕ

  3. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА

  4. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА

  5. СНИМИТЕ СТЕКЛО ЛЮКА В СБОРЕ

  6. СНИМИТЕ УПЛОТНИТЕЛЬ ЛЮКА

  7. ЗАЩИТИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ

  8. СНИМИТЕ КОЖУХ ЛЮКА В СБОРЕ

Кожух Люка -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.


2. СНИМИТЕ ОБИВКУ КРЫШИ В СБОРЕ
УКАЗАНИЕ:
После демонтажа обивки крыши подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и снова подсоедините разъем лампы индивидуального освещения.

  1. Снимите обивку крыши (см. стр. Нажмите здесь).



3. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА


    Lexus GS450h GWS191.Люк.Система Люка.Кожух Люка Снятие

  1. Поднимите люк.

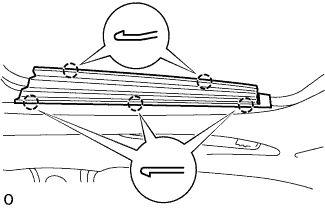

  1. Освободите 5 захватов и снимите боковую облицовку.



4. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ЛЮКА
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


5. СНИМИТЕ СТЕКЛО ЛЮКА В СБОРЕ

  1. С помощью отвертки для винтов "torx" T25 выверните 4 винта и снимите стекло.

  1. После снятия стекла отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и отсоедините переключатель управления люком.

    ПРЕДОСТЕРЕЖЕНИЕ:
    Если провод аккумуляторной батареи и переключатель управления люком подсоединены, а функция травмобезопасности не инициализирована, будьте осторожны, не получите травму в результате защемления между люком и рамой.


6. СНИМИТЕ УПЛОТНИТЕЛЬ ЛЮКА


7. ЗАЩИТИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ
ПРЕДОСТЕРЕЖЕНИЕ:
Как только обивка крыши будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

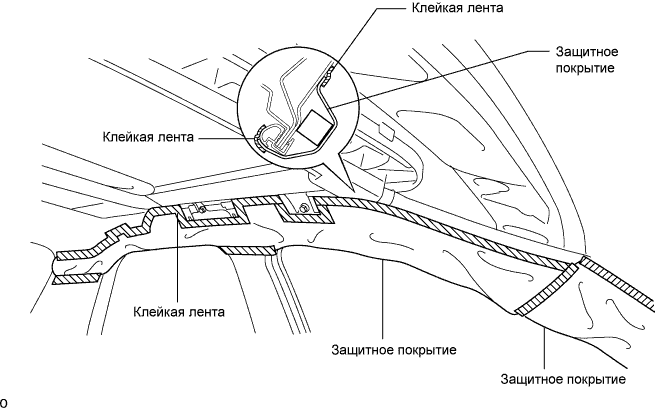

  1. Тщательно укройте подушку куском ткани или нейлона и закрепите края ткани клейкой лентой, как показано на рисунке.


    Lexus GS450h GWS191.Люк.Система Люка.Кожух Люка Снятие



8. СНИМИТЕ КОЖУХ ЛЮКА В СБОРЕ

  1. Отсоедините разъем приводного механизма люка.

  1. Отсоедините 4 сливных шланга от люка.

  1. Выверните 4 болта из стойки, расположенной со стороны кузова.

  1. Ослабьте 4 болта на стойке со стороны кожуха.

  1. Отверните 8 гаек и снимите кожух.

    ПРИМЕЧАНИЕ:
    Снимайте кожух с осторожностью, чтобы не повредить боковую подушку безопасности занавесочного типа.
