Кожух Люка Установка

Временно установите кожух и закрепите его 4 болтами (со стороны кузова автомобиля) и 8 гайками.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность при установке кожуха, чтобы не повредить подушку безопасности занавесочного типа.

Затяните гайки.

Момент затяжки:

5.5 Н*м{55 кгс*см, 48 фунт-сила-дюймов}

Затяните 4 болта на стойке со стороны кожуха.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

Затяните болты со стороны кузова автомобиля.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

Подсоедините 4 дренажных шланга.

Временно закрепите стекло люка, завернув 4 винта с помощью торцевого ключа "torx" T25.

Отрегулируйте положение стекла люка.

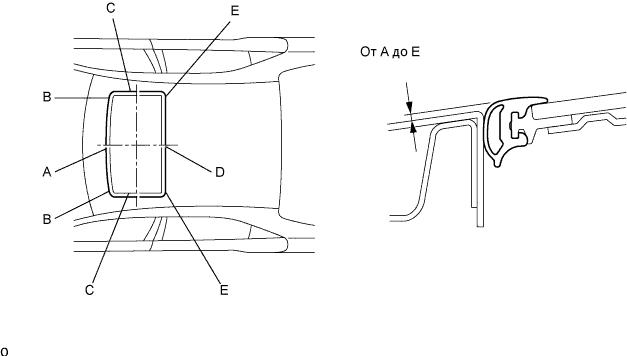

1. Проверьте зазор между панелью крыши и стеклом люка.






2. С помощью торцевого ключа "torx" T25 ослабьте 4 винта и отрегулируйте положение стекла люка.








   Стандартное измерение:

   Область	Заданные условия
   А	от -2,0 до 1,0 мм (от -0,078 до 0,039 дюйма)
   B	от -1,0–1,5 мм (от -0,039 до 0,059 дюйма)
   C	0 +- 1,5 мм (0 +- 0,059 дюйма)
   D	от -1,0–2,0 мм (от -0,039 до 0,078 дюйма)
   E	от -1,0–1,5 мм (от -0,039 до 0,059 дюйма)

   ПРИМЕЧАНИЕ:

   Зазор должен быть одинаковым со всех сторон.

3. Проверьте зазор между панелью крыши и стеклом люка.


Затяните 4 винта.

Момент затяжки:

5.5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

Установите обивку крыши (см. стр. Нажмите здесь).

Выполните инициализацию (см. стр. Нажмите здесь).

ПРИМЕЧАНИЕ:

После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
