МЕХАНИЗМ ОТКРЫВАНИЯ И ДОВОДЧИК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ - Цепь питания ЭБУ распределительного блока со стороны пассажира


ОПИСАНИЕ

Данная цепь обеспечивает питание, необходимое для работы правого главного ЭБУ кузова (для моделей с левосторонним рулевым управлением) или левого главного ЭБУ кузова (для моделей с правосторонним рулевым управлением).
УКАЗАНИЕ:
Для моделей с левосторонним рулевым управлением ЭБУ распределительного блока со стороны пассажира соответствует правому главному ЭБУ кузова. Для моделей с правосторонним рулевым управлением ЭБУ распределительного блока со стороны пассажира соответствует левому главному ЭБУ кузова.

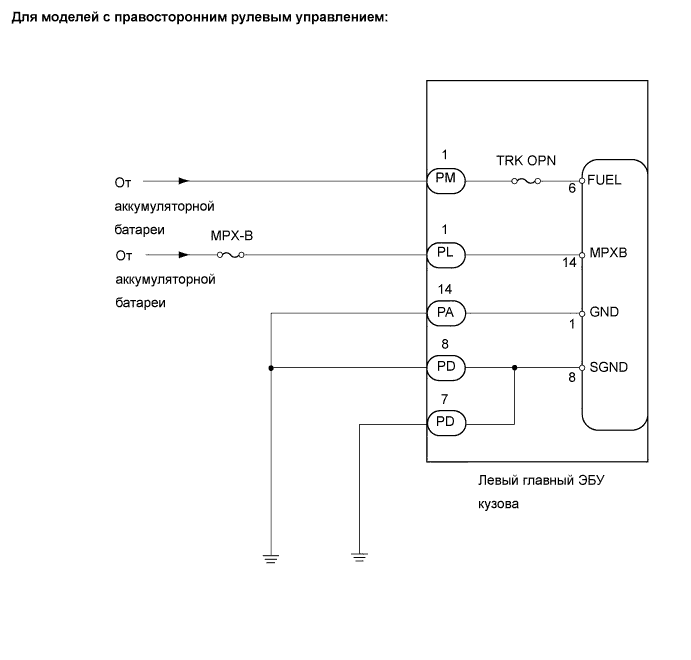

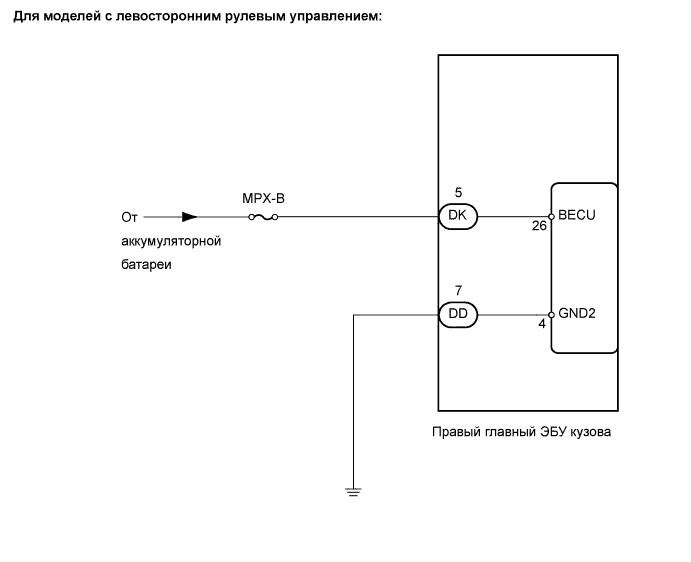

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения.Механизм Открывания И Доводчик Двери Багажного Отделения Цепь Питания Эбу Распределительного Блока Со Стороны Пассажира


Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения.Механизм Открывания И Доводчик Двери Багажного Отделения Цепь Питания Эбу Распределительного Блока Со Стороны Пассажира


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Ниже рассмотрен порядок выполнения проверки для моделей с левосторонним рулевым управлением. Для автомобилей с правосторонним рулевым управлением см. раздел "Цепь питания ЭБУ распределительного блока со стороны водителя" (см. стр. Нажмите здесь).
1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (MPX-B)

  1. Извлеките плавкий предохранитель MPX-B из блока реле моторного отсека № 1.

  1. Измерьте сопротивление плавкого предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)
Lexus GS450h GWS191.Капот Двигателя Двери.Механизм Открывания И Доводчик Двери Багажного Отделения.Механизм Открывания И Доводчик Двери Багажного Отделения Цепь Питания Эбу Распределительного Блока Со Стороны Пассажира

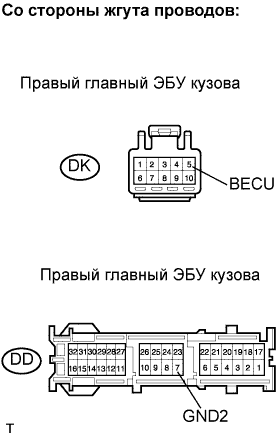

  1. Отсоедините разъемы DK и DD ЭБУ.

  1. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    DK-5 (BECU) - масса
    		10-14 В
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    DD-7 (GND2) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
