  1. ПРОВЕРЬТЕ РЕЛЕ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА

  1. ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК БАГАЖНОГО ОТДЕЛЕНИЯ (ЭБУ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА БАГАЖНОГО ОТДЕЛЕНИЯ)

Система Заднего Солнцезащитного Навеса -- Контакты Эбу



ПРОВЕРЬТЕ РЕЛЕ ЗАДНЕГО СОЛНЦЕЗАЩИТНОГО НАВЕСА

Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Система Заднего Солнцезащитного Навеса Контакты Эбу

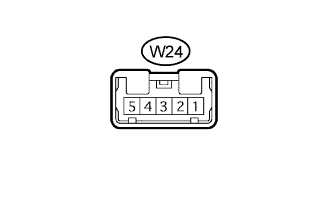

  1. Отсоедините разъем W24 реле.

  2. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    B (W24-1) - E (W24-5)
    		L - W-B
    		Источник питания реле заднего солнцезащитного навеса
    		Зажигание выключено
    		Менее 1 В
    B (W24-1) - E (W24-5)
    		L - W-B
    		Источник питания реле заднего солнцезащитного навеса
    		Зажигание включено (IG)
    		10-14 В
    E (W24-5) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    Если результат проверки не отвечает требованиям, возможно, имеется неисправность со стороны разъема жгута проводов.

ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК БАГАЖНОГО ОТДЕЛЕНИЯ (ЭБУ РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА БАГАЖНОГО ОТДЕЛЕНИЯ)

Lexus GS450h GWS191.Внутреннее Оборудование Автомобиля.Система Заднего Солнцезащитного Навеса.Система Заднего Солнцезащитного Навеса Контакты Эбу

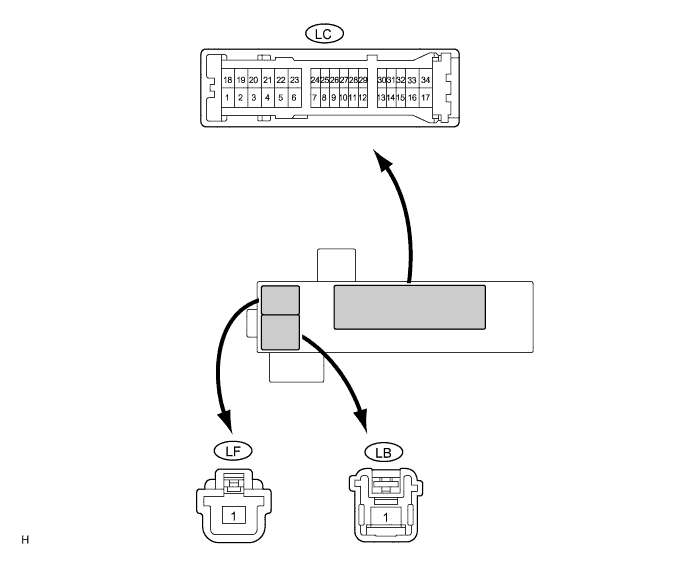

  1. Отсоедините разъемы распределительного блока LB, LC и LF.

  2. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    RRS (LB-1) - масса
    		B - масса
    		Питание зажигания
    		Зажигание выключено
    		Менее 1 В
    RRS (LB-1) - масса
    		B - масса
    		Питание зажигания
    		Зажигание включено (IG)
    		10-14 В
    ECUB (LC-15) - масса
    		B - масса
    		Аккумуляторная батарея
    		Всегда
    		10-14 В
    PGND (LF-1) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    Если результат проверки не отвечает требованиям, возможно, имеется неисправность со стороны разъема жгута проводов.

  3. Снова подсоедините разъемы распределительного блока LB, LC и LF.

  4. Измерьте напряжение на разъеме.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    REV (LC-27) - масса
    		Y - масса
    		Сигнал заднего хода
    		Зажигание включено (IG), рычаг переключения передач в положении P
    		Менее 1 В
    REV (LC-27) - масса
    		Y - масса
    		Сигнал заднего хода
    		Зажигание включено (IG), рычаг переключения передач в положении R
    		10-14 В
    SW (LC-26) - масса
    		P - масса
    		Сигнал переключателя заднего солнцезащитного навеса
    		Зажигание (IG) включено, переключатель заднего солнцезащитного навеса не нажат.
    		10-14 В
    SW (LC-26) - масса
    		P - масса
    		Сигнал переключателя заднего солнцезащитного навеса
    		Зажигание (IG) включено, переключатель заднего солнцезащитного навеса нажат.
    		Менее 1,5 В
    Если результат проверки не отвечает требованиям, возможно, неисправно реле.
