Обивка Крыши Снятие

С помощью отвертки освободите 2 захвата и снимите крышку отверстия переднего ремня безопасности.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Наложите защитную ленту на щиток подушки вокруг крышки крепления ремня безопасности.

С помощью отвертки освободите 2 захвата и снимите крышку крепления ремня безопасности.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью ручки переключателя электропривода сиденья переместите сиденье в крайнее переднее положение.

С помощью ручки переключателя электропривода переместите сиденье таким образом, чтобы освободить доступ к болту крепления ремня безопасности.

Выверните болт и снимите крепление переднего ремня с катушкой и преднатяжителем в сборе.

Снимите переднее сиденье в сборе (см. стр. Нажмите здесь).

Отцепите 2 передних крепления подушки сиденья от кузова.

ПРИМЕЧАНИЕ:

Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.


2. Повторите рассмотренные действия для другого крепления.


Отцепите 2 задних крепления подушки сиденья от спинки сиденья.

Снимите подушку сиденья.

С помощью отвертки освободите захваты и снимите 2 накладки заднего сиденья.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью отвертки отцепите захват с тем, чтобы открыть крышку каждой из 3 направляющих плечевого крепления ремня заднего сиденья.

Выверните болт и снимите деталь напольного крепления.

Выверните 4 болта и отверните 2 гайки.

Снимите спинку сиденья.

Снимите вещевой ящик в облицовке туннеля пола (см. стр. Нажмите здесь).

С помощью съемника молдингов расцепите 5 захватов и снимите опорную наладку.

С помощью съемника молдингов расцепите 3 захвата и снимите наладку обшивки.

Снимите фиксатор, обозначенный A, с кузова автомобиля. Потяните обивку так, чтобы конец фиксатора, обозначенного B, вошел в отверстие обивки.

С помощью круглогубцев поверните фиксатор B на 90° и снимите обивку стойки.

Снимите фиксатор A с кузова автомобиля.

Защитите подушку безопасности занавесочного типа.

1. Тщательно укройте подушку куском ткани или нейлона размером 700 мм (27,56 дюйма) x 120 мм (4,72 дюйма) и закрепите края ткани клейкой лентой, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

Расцепите 5 захватов и снимите опорную наладку.

Освободите 2 фиксатора, 5 захватов и снимите облицовочную накладку.

Выверните 2 винта.

Потяните облицовку в направлении, указанном стрелкой на рисунке, чтобы расцепить захват. Затем снимите облицовку.

Потяните облицовку в направлении, указанном стрелкой на рисунке, чтобы расцепить 5 захватов. Затем снимите облицовку.

Освободите 4 фиксатора.

Потяните облицовку в направлении, указанном стрелкой на рисунке, чтобы расцепить 2 захвата. Затем снимите облицовку.

Потяните крышку в направлении, указанном на рисунке стрелкой. Затем снимите крышку.

Снимите облицовку.

1. С помощью отвертки освободите 3 захвата и 2 фиксатора, а затем снимите облицовку.


   УКАЗАНИЕ:

   Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Отверткой выверните 2 винта и снимите крышку.

С помощью съемника молдингов расцепите 2 фиксатора и 3 захвата.

Отсоедините разъем и снимите лампу индивидуального освещения.

Снимите внутреннее зеркало заднего вида (см. стр. Нажмите здесь).

С помощью отвертки освободите 4 захвата и снимите лампу заднего освещения салона с кузова.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Отсоедините разъем от лампы освещения салона.

С помощью съемника молдингов расцепите 2 захвата и снимите прожектор поворота.

Отсоедините разъем.

Для моделей без люка:
Снимите верхний поручень.

1. С помощью отвертки расцепите 6 захватов и снимите 2 крышки верхних поручней.


   УКАЗАНИЕ:

   Конец отвертки перед использованием следует изолировать защитной клейкой лентой.





2. Расцепите 2 захвата в порядке, указанном на рисунке.


   УКАЗАНИЕ:

   Повторите процедуру с другой стороны и снимите верхний поручень.

Для моделей с люком:
Снимите верхний поручень.

1. С помощью отвертки расцепите 6 захватов и снимите 2 крышки верхних поручней.


   УКАЗАНИЕ:

   Конец отвертки перед использованием следует изолировать защитной клейкой лентой.





2. Расцепите 2 захвата в порядке, указанном на рисунке.


   УКАЗАНИЕ:

   Повторите процедуру с другой стороны и снимите верхний поручень.

С помощью съемника молдингов расцепите 4 захвата и снимите крышку.

Выверните 2 винта и снимите козырек.

Выверните 2 винта и снимите козырек.

Снимите держатель противосолнечного козырька, повернув его против часовой стрелки.

Отсоедините разъем жгута электропроводки крыши от передней стойки.

Расцепите 4 захвата и снимите переднюю стойку.

Для моделей с люком:
Снимите обивку крыши с панели кожуха люка.

Для моделей без люка:

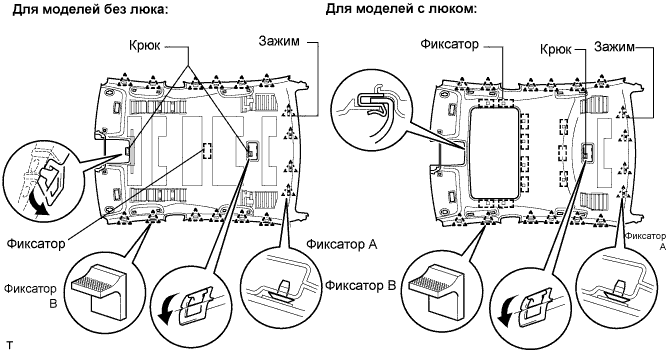

Отсоедините 2 крепления, соединитель, 12 фиксаторов, обозначенных B, и 4 фиксатора, обозначенных A.

Для моделей с люком:
Отсоедините разъем от приводного механизма.

Для моделей с люком:
Отсоедините 11 креплений, соединитель, 12 фиксаторов, обозначенных B, и 4 фиксатора, обозначенных A.

Снимите обивку крыши с автомобиля через заднюю дверь, как показано на рисунке.

С помощью отвертки расцепите захваты.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Разведите расцепленные захваты и снимите патрон лампы с лампы аксессуарного зеркала.

Только при замене обивки крыши:
Отцепите захват и снимите лампу аксессуарного зеркала.

Только при замене обивки крыши:
Снимите двустороннюю клейкую ленту и жгут электропроводки крыши.
