Обивка Крыши Установка

Только при замене обивки крыши:
Установите жгут электропроводки крыши.

ПРИМЕЧАНИЕ:

Надежно закрепите жгут электропроводки крыши № 1. Если останется слабина, она станет источником шума.

УКАЗАНИЕ:

Снимая отслаивающуюся бумагу с двухсторонней клейкой ленты, не допускайте попадания на ленту посторонних частиц.

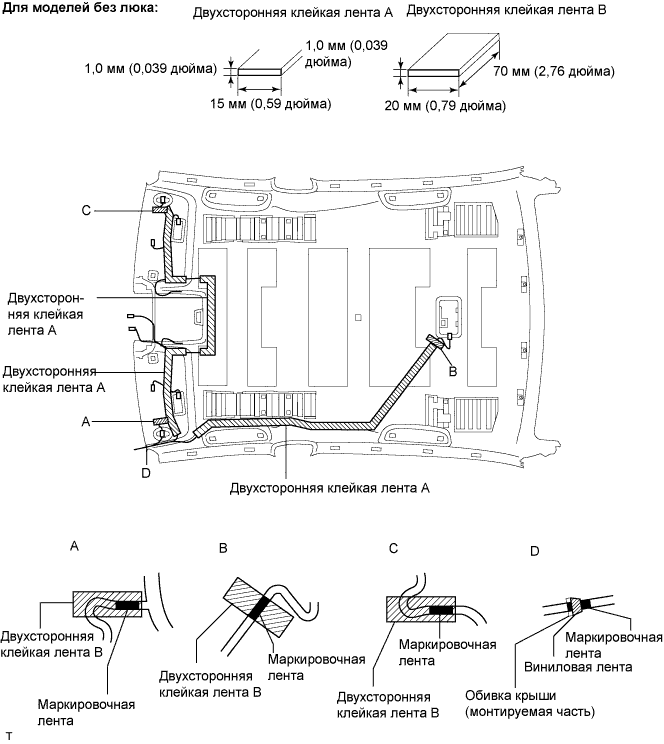

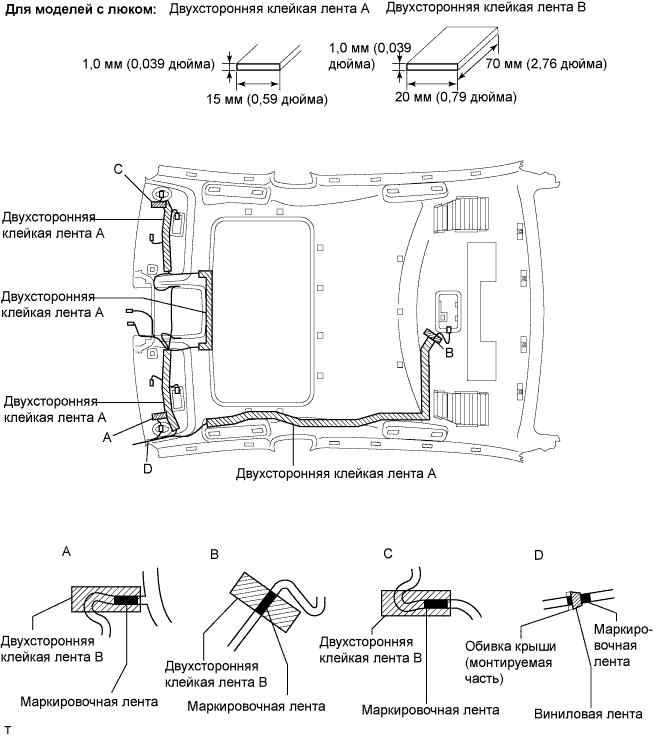

1. Снимите отслаивающуюся бумагу с одной из сторон двухсторонней клейкой ленты A.


2. Наклейте двустороннюю клейкую ленту A в местах расположения меток на обивке крыши, как показано на рисунках.


3. Снимите отслаивающуюся бумагу с другой стороны двухсторонней клейкой ленты A.


4. Выровняйте жгут электропроводки по двухсторонней клейкой ленте A. Кроме того, совместите участки жгута электропроводки с маркировочной лентой с метками на обивке крыши (см. A, B и C на рисунках ниже). Временно закрепите жгут электропроводки на обивке крыши.


5. Снимите отслаивающуюся бумагу с другой стороны двухсторонней клейкой ленты B. Закрепите жгут электропроводки на обивке крыши, наложив двухстороннюю клейкую ленту B на жгут проводов и метки на обивке крыши, как показано ниже на рисунках A, B и C.






6. Совместите участки жгута электропроводки с маркировочной лентой с областью установки на обивке крыши, как показано ниже на рисунке D. Обмотайте ленту вокруг жгута электропроводки и области установки.













Только при замене обивки крыши:
Введите в зацепление захват лампы аксессуарного зеркала в сборе, чтобы установить лампу.

Установите патрон для лампы аксессуарного зеркала.

Наклейте двухстороннюю клейкую ленту на детали.

Совместите детали с маркировкой на обивке крыши и установите их.

Только при замене кожуха люка:
Расцепите 11 держателей от снятого кожуха люка и подсоедините их к обивке крыши.

Только при замене обивки крыши:
Расцепите 11 держателей от снятого кожуха люка и подсоедините их к обивке крыши.

Занесите обивку крыши в сборе в автомобиль через заднюю дверь.

Для моделей без люка:
Подсоедините 2 крепления, соединитель, 12 фиксаторов, обозначенных B, и 4 фиксатора, обозначенных A.

Для моделей с люком:
Подсоедините крепление, захват, 11 держателей, 12 фиксаторов, обозначенных B, и 4 фиксатора, обозначенных A.

Для моделей с люком:
Подсоедините разъем к приводному механизму.

Для моделей с люком:
Установите обивку крыши на панель кожуха люка.

Закрепите на передней стойке 4 зажима.

Подсоедините разъем жгута электропроводки крыши к передней стойке.

Установите козырек и закрепите его 2 винтами.

Установите козырек и закрепите его 2 винтами.

Введите в зацепление 4 захвата, чтобы установить крышку.

Подсоедините разъем.

Введите в зацепление 2 захвата и установите прожектор поворота.

Подсоедините разъем.

Введите в зацепление 4 захвата, чтобы установить лампу освещения салона на кузов автомобиля.

Установите внутреннее зеркало заднего вида (см. стр. Нажмите здесь).

Подсоедините разъем.

Введите в зацепление 3 захвата и 2 фиксатора и установите лампу индивидуального освещения.

Установите крышку лампы индивидуального освещения и закрепите ее 2 винтами.

Введите в зацепление 3 захвата и 2 фиксатора и установите облицовку.

Введите в зацепление 2 захвата и 4 фиксатора и установите облицовку.

Введите в зацепление 5 захватов и установите облицовку.

Вытяните сложенную кромку уплотнителя.

Введите в зацепление захваты для крепления облицовки.

Вверните 2 винта.

Введите в зацепление 2 захвата и 5 фиксаторов и установите облицовку.

Введите в зацепление 5 захватов и установите опорную накладку.

Вытяните сложенную кромку уплотнителя.

Установите новый фиксатор A на кузов автомобиля.

Установите обивку стойки на место, обозначенное В. С помощью круглогубцев установите фиксатор A на обивку стойки и поверните его на 90°.

Установите обивку стойки, введя в зацепление захваты и фиксатор B.

Вытяните сложенную кромку уплотнителя.

Введите в зацепление 3 захвата, чтобы установить накладку обшивки.

Вытяните сложенную кромку уплотнителя.

Введите в зацепление 5 захватов и установите опорную накладку.

Вытяните сложенную кромку уплотнителя.

Установите вещевой ящик в облицовке туннеля пола (см. стр. Нажмите здесь).

Установите спинку сиденья в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите спинку сиденья 4 болтами и 2 гайками.

Момент затяжки:

18,1 Н*м{185 кгс*см, 13 фунт-сила-футов}

Установите 2 накладки заднего сиденья.

Пропустите 3 ремня безопасности через 3 направляющих плечевых креплений заднего сиденья и закройте 3 крышки.

Закрепите напольную деталь крепления болтом.

Подсоедините 2 задних крепления подушки сиденья к спинке сиденья.

Подсоедините 2 передних крепления подушки сиденья к кузову.

Убедитесь, что подушка сиденья установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.

Установите переднее сиденье в сборе (см. стр. Нажмите здесь).

С помощью ручки переключателя электропривода сиденья переместите сиденье в крайнее переднее положение.

С помощью ручки переключателя электропривода переместите сиденье таким образом, чтобы освободить доступ к болту крепления ремня безопасности.

Закрепите крепление переднего ремня с катушкой и преднатяжителем в сборе болтом.

Момент затяжки:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Установите крышку крепления ремня безопасности.

Установите крышку отверстия переднего ремня безопасности.

Проверьте переднее сиденье с электроприводом в сборе (см. стр. Нажмите здесь).

Проверьте работу ремня безопасности (см. стр. Нажмите здесь).

Проверьте подогреватель сиденья (см. стр. Нажмите здесь).

Выполните инициализацию (см. стр. Нажмите здесь).

ПРИМЕЧАНИЕ:

После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
