Топливная Форсунка (Для Впрыска Во Впускной Канал) Проверка

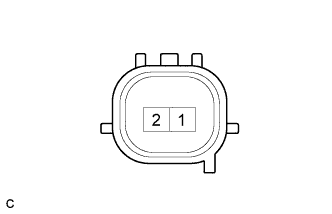

Измерьте сопротивление форсунки.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
1 - 2	20°C (68°F)	11,6-12,4 Ом

Проверьте объем впрыска топлива.

ПРЕДОСТЕРЕЖЕНИЕ:

При выполнении данной проверки существует риск подвергнуться воздействию топлива под высоким давлением или электрического тока. Будьте осторожны при работе с топливом и электрооборудованием. Проверку следует выполнять в безопасном месте, вдали от искр и огня. Курить запрещается.

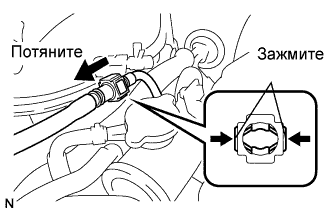

Снимите зажим топливного патрубка.

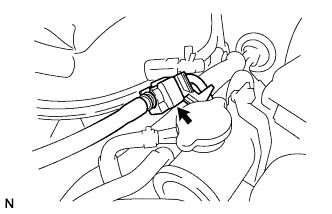

Отсоедините топливопровод.

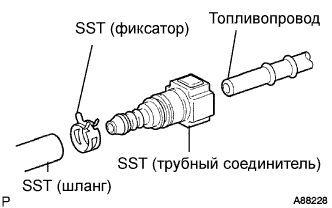

Подсоедините SST к топливопроводу (со стороны автомобиля).

Специальный инструмент (SST):

09268-31010(09268-41500,90467-13001,95336-08070)

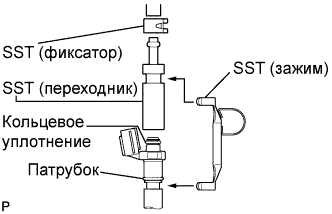

Установите кольцевое уплотнение на топливную форсунку.

Установите SST и топливопровод на топливную форсунку.

Специальный инструмент (SST):

09268-31010(90467-13001,09268-41300,09268-41160)

Поместите форсунку в мерный цилиндр.

Специальный инструмент (SST):

09842-30090

ПРЕДОСТЕРЕЖЕНИЕ:

Установите жесткий виниловый патрубок на форсунку во избежание разбрызгивания бензина.

Приведите в действие топливный насос (включите зажигание (IG)).

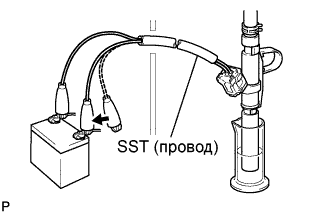

На 15 с подсоедините SST (провод) к форсунке и аккумуляторной батарее и измерьте объем впрыска топлива с помощью градуированного цилиндра. Проверьте каждую форсунку 2–3 раза.

Номинальный объем впрыска топлива:

72,3-75,2 см³ (4,4-4,6 куб.дюймов) за 15 с

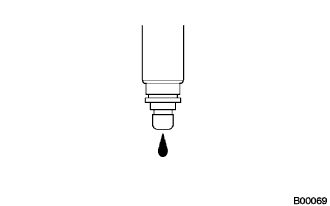

Проверьте, нет ли утечек.

1. Не изменяя условий проверки, отсоедините щупы SST (провода) от аккумуляторной батареи и проверьте, нет ли утечки топлива через форсунку.


   Номинальная утечка топлива:

   1 капля или менее в течение 24 мин
