Эбу Телекамеры (Для Моделей С Правосторонним Рулевым Управлением) -- Установка |

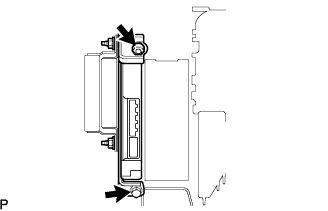

| 1. УСТАНОВИТЕ ЭБУ ТЕЛЕКАМЕРЫ |
 |
Установите ЭБУ и закрепите его болтом и гайкой.
Подсоедините 2 разъема ЭБУ.
Подсоедините разъемы ЭБУ предупреждения о недопустимой дистанции и ЭБУ распределения питания.
| 2. УСТАНОВИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ |
 |
Установите дверцу перчаточного ящика и введите в зацепление 2 фиксатора и захват.
Подсоедините разъем и зажим.
Вверните 4 винта.
| 3. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ПЕРЕДНЕГО ПАССАЖИРА |
Подсоедините разъем.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
 |
Установите подушку безопасности для защиты коленей переднего пассажира и закрепите ее 3 болтами.
- Момент затяжки:
- 10 Н*м{102 кгс*см, 7 фунт-сила-футов}
| 4. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ |
|
Установите дверцу перчаточного ящика и введите в зацепление 2 фиксатора и захват.
Подсоедините разъем и зажим.
Вверните 4 винта.
| 5. УСТАНОВИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
 |
Установите отделочную накладку панели приборов и введите в зацепление 4 фиксатора и 3 захвата.
Вверните винт.
| 6. УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА В СБОРЕ |
 |
Подсоедините разъем.
Установите верхнюю облицовку панели пола и закрепите ее 9 фиксаторами.
Установите рукоятку рычага переключения передач и поверните ее в направлении, указанном стрелкой.
 |
| 7. УСТАНОВИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА |
Введите в соединение захваты для крепления облицовки.
| 8. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ |
 |
Установите боковую панель и введите в зацепление 2 захвата и 4 фиксатора.
| 9. УСТАНОВИТЕ НАКЛАДКУ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ЛЕВОЙ ДВЕРИ |
Введите в зацепление 3 захвата, чтобы установить накладку обшивки.
Вытяните сложенную кромку уплотнителя.
| 10. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
Введите в зацепление 5 захватов и установите опорную накладку.
 |
Вытяните сложенную кромку уплотнителя.
| 11. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
| 12. ОТРЕГУЛИРУЙТЕ ТЕЛЕКАМЕРУ |
Отрегулируйте телекамеру (см. стр. Нажмите здесь).
| 13. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
