  1. ОПИСАНИЕ

  1. ПРОВЕРЬТЕ DLC3

Система Обогревателей Стекол -- Система Диагностики



ОПИСАНИЕ

  1. Показания системы обогревателя можно снимать с помощью разъема шины данных 3 (DLC3) автомобиля. Если предполагается, что система неисправна, проверьте наличие неисправностей с помощью портативного диагностического прибора и выполните необходимый ремонт.


ПРОВЕРЬТЕ DLC3
Lexus GS450h GWS191.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Обогревателей Стекол Система Диагностики


  1. ЭБУ использует протокол обмена данными ISO 15765-4. Расположение контактов на разъеме DLC3 соответствует требованиям стандарта ISO 15031-3 и согласуется с протоколом ISO 15765-4.

    Номинальное напряжение
    Обозначения (номера контактов)
    		Описание контактов
    		Режим
    		Заданные условия
    SIL (7) - SG (5)
    		Линия "+" шины
    		Во время передачи
    		Формирование импульсов
    BAT (16) - масса
    		Положительный вывод аккумуляторной батареи
    		Всегда
    		11-14 В

    Номинальное сопротивление
    Обозначения (номера контактов)
    		Описание контактов
    		Режим
    		Заданные условия
    CG (4) - масса
    		Масса шасси
    		Всегда
    		Менее 1 Ом
    SG (5) - масса
    		Сигнальная масса
    		Всегда
    		Менее 1 Ом
    CANH (6) - CANL (14)
    		Линия шины CAN
    		Зажигание выключено*
    		54-69 Ом
    CANH (6) - положительный (+) вывод аккумуляторной батареи
    		Линия шины CAN высокого уровня
    		Зажигание выключено*
    		6 кОм или более
    CANH (6) - CG (4)
    		Линия шины CAN высокого уровня
    		Зажигание выключено*
    		Не менее 200 Ом
    CANL (14) - положительный (+) вывод аккумуляторной батареи
    		Линия шины CAN низкого уровня
    		Зажигание выключено*
    		6 кОм или более
    CANL (14) - CG (4)
    		Линия шины CAN низкого уровня
    		Зажигание выключено*
    		Не менее 200 Ом
    ПРИМЕЧАНИЕ:
    *: Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая выключатель зажигания, другие переключатели и двери.
    1. Если результат проверки не отвечает требованиям, то, возможно, неисправен DLC3. Отремонтируйте или замените жгут проводов или разъем.

    УКАЗАНИЕ:
    Lexus GS450h GWS191.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Обогревателей Стекол Система Диагностики

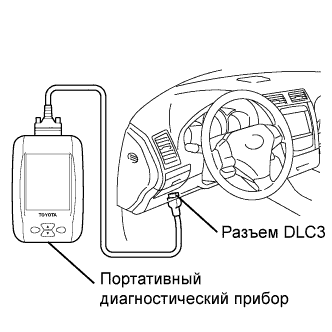

    Подсоедините провод портативного диагностического прибора к DLC3, включите зажигание (IG) и проверьте систему с помощью портативного диагностического прибора. Если на дисплей выводится сообщение об ошибке связи, проблема может быть как в автомобиле, так и в диагностическом приборе.
    1. Если при подключении к другому автомобилю связь осуществляется нормально, проверьте DLC3 на первом автомобиле.
    2. Если при подключении прибора к другому автомобилю связь по-прежнему невозможно установить, то, скорее всего, неисправен сам прибор. Обратитесь в Отдел технического обслуживания по адресу, указанному в руководстве по эксплуатации прибора.
