Система Обогревателей Стекол -- Контакты Эбу



ПРОВЕРЬТЕ ECM

Lexus GS450h GWS191.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Обогревателей Стекол Контакты Эбу

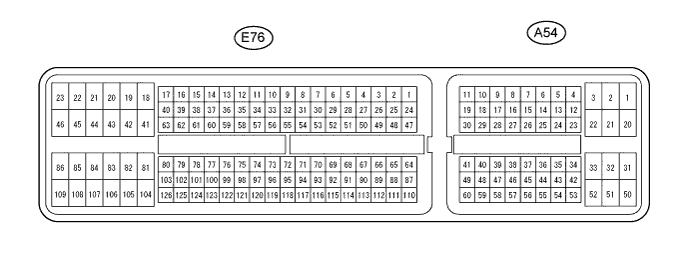

  1. Проверьте напряжение и сопротивление на каждом контакте разъемов.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    +BM (E76-20) - E1 (E76-104)
    		P - BR
    		Источник питания
    		Зажигание включено (IG)
    		10-14 В
    BATT (A54-20) - E1 (E76-104)
    		L - BR
    		Источник питания
    		Всегда
    		10-14 В
    +B1 (A54-1) - E1 (E76-104)
    		B-R - BR
    		Источник питания
    		Зажигание включено (IG)
    		10-14 В
    +B (A54-2) - E1 (E76-104)
    		B-R - BR
    		Источник питания
    		Зажигание включено (IG)
    		10-14 В
    IGSW (A54-11) - E1 (E76-104)
    		B-W - BR
    		Питание зажигания
    		Зажигание включено (IG)
    		Менее 1 В
    IGSW (A54-11) - E1 (E76-104)
    		B-W - BR
    		Питание зажигания
    		Зажигание выключено
    		10-14 В
    RDEF (A54-14) - E1 (E76-104)
    		G-B - BR
    		Реле обогревателя стекла
    		Зажигание включено (IG)
    Выключатель обогревателя заднего стекла в положении ON (ВКЛ)
    		Менее 1 В
    RDEF (A54-14) - E1 (E76-104)
    		G-B - BR
    		Реле обогревателя стекла
    		Зажигание включено (IG)
    Выключатель обогревателя заднего стекла в положении OFF (ВЫКЛ)
    		10-14 В
    ME01 (E76-43) - масса
    		BR - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    E1 (E76-104) - масса
    		BR - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    E02 (E76-106) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    E01 (E76-105) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    EC (A54-32) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    1. Если результат проверки не отвечает требованиям, то, возможно, неисправен ECM.

ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ (ЭБУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ)

Lexus GS450h GWS191.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Обогревателей Стекол Контакты Эбу

  1. Отсоедините разъем L52 блока управления.

  2. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    IG+ (L52-21) - GND (L52-20)
    		W - W-B
    		Питание зажигания
    		Зажигание включено (IG)
    		10-14 В
    IG+ (L52-21) - GND (L52-20)
    		W - W-B
    		Питание зажигания
    		Зажигание выключено
    		Менее 1 В
    B (L52-1) - GND (L52-20)
    		L - W-B
    		Питание аккумуляторной батареи
    		Всегда
    		10-14 В
    GND (L52-20) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    1. Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

Lexus GS450h GWS191.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Обогревателей Стекол Контакты Эбу

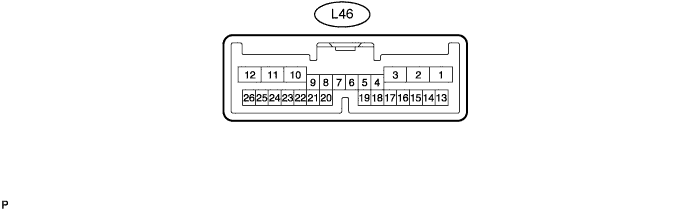

  1. Отсоедините разъем L46 многофункционального дисплея.

  2. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    IG (L46-3) - GND1 (L46-10)
    		B - W-B
    		Питание зажигания
    		Зажигание включено (IG)
    		10-14 В
    IG (L46-3) - GND1 (L46-10)
    		B - W-B
    		Питание зажигания
    		Зажигание выключено
    		Менее 1 В
    +B1 (L46-1) - GND1 (L46-10)
    		O - W-B
    		Питание аккумуляторной батареи
    		Всегда
    		10-14 В
    GND1 (L46-10) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    1. Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

ПРОВЕРЬТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ

Lexus GS450h GWS191.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Обогревателей Стекол Контакты Эбу

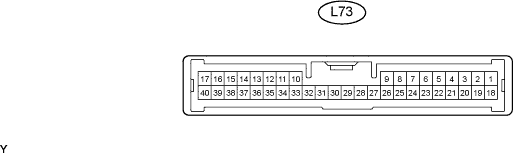

  1. Отсоедините разъем L73 ЭБУ.

  2. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    AM1 (L73-33) - масса
    		O - масса
    		+B источника питания
    		Всегда
    		10-14 В
    GND2 (L73-6) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    1. Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  3. Подсоедините разъем L73 ЭБУ.

  4. Измерьте напряжение на разъеме.

    Обозначения (номера контактов)
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    IG1D (L73-34) - GND2 (K73-6)
    		P - W-B
    		Сигнал управления IG1
    		Зажигание включено (ACC)
    		Менее 1 В
    IG1D (L73-34) - GND2 (K73-6)
    		P - W-B
    		Сигнал управления IG1
    		Зажигание выключено
    		10-14 В
    1. Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
