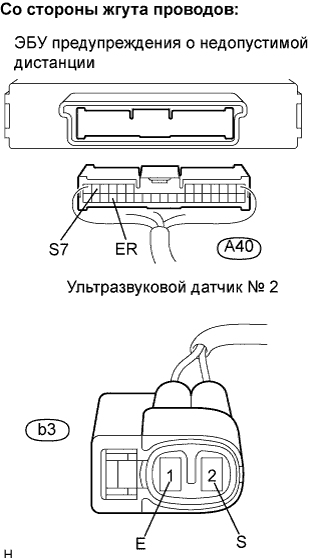

Измерьте сопротивление разъемов со стороны жгута проводов.
Номинальное сопротивление:
Контакты для подключения диагностического прибора
Заданные условия
A40-12 (S7) - b3-2 (S)
Менее 1 Ом
A40-29 (ER) - b3-1 (E)
Менее 1 Ом
A40-12 (S7) - масса
1 МОм или более
A40-29 (ER) - масса
1 МОм или более
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ
DTC B2239 Неисправность заднего правого центрального датчика
ОПИСАНИЕ

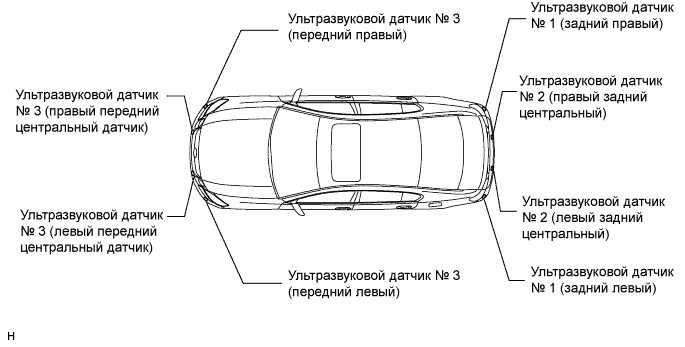

На заднем бампере монтируется ультразвуковой датчик № 2 (задний правый центральный датчик). Используя сигналы этого датчика, ЭБУ предупреждения о недопустимой дистанции обнаруживает препятствия. Если в цепи заднего правого центрального датчика имеется обрыв, короткое замыкание или какая-либо другая неисправность, он не сможет функционировать правильно.
№ DTC
Условие обнаружения DTC
Неисправный участок
B2239
Неисправность ультразвукового датчика № 2 (заднего правого центрального датчика)
Ультразвуковой датчик № 2
Жгут проводов
ЭБУ предупреждения о недопустимой дистанции

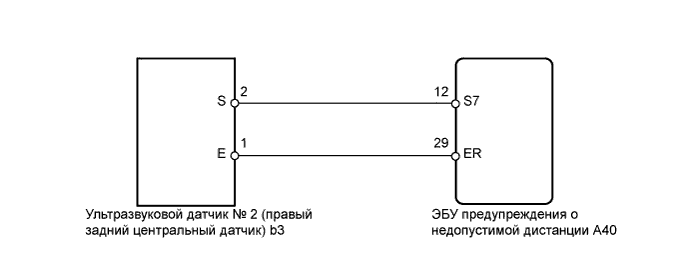

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
1.ПРОВЕРЬТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2
Снимите ультразвуковой датчик № 2.
Измерьте сопротивление датчика.
Номинальное сопротивление:
Контакты для подключения диагностического прибора
Заданные условия
1 (E) - 2 (S)
900 +-300 кОм
ПРИМЕЧАНИЕ:
Перед выполнением измерений установите в приборе диапазон 100 кОм.
NG
ЗАМЕНИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ЗАДНИЙ ПРАВЫЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК)
