Dtc B2238 Неисправность Заднего Левого Центрального Датчика
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
ПРОВЕРЬТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ – УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2)
DTC B2238 Неисправность заднего левого центрального датчика |
ОПИСАНИЕ
На заднем бампере монтируется ультразвуковой датчик № 2 (задний левый центральный датчик).Используя сигналы этого датчика, ЭБУ предупреждения о недопустимой дистанции обнаруживает препятствия. Если в цепи заднего левого центрального датчика имеется обрыв, короткое замыкание или какая-либо другая неисправность, он не сможет функционировать правильно.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
B2238
| Неисправность ультразвукового датчика № 2 (заднего левого центрального датчика)
| - Ультразвуковой датчик № 2
- Жгут проводов
- ЭБУ предупреждения о недопустимой дистанции
|

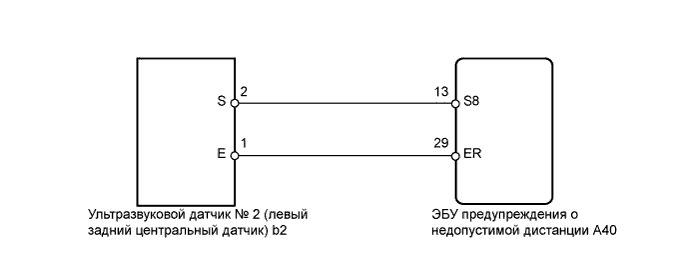

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 |
Снимите ультразвуковой датчик № 2.
Измерьте сопротивление датчика.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
1 (E) - 2 (S)
| 900 +-300 кОм
|
- ПРИМЕЧАНИЕ:
- Перед выполнением измерений установите в приборе диапазон 100 кОм.
| | ЗАМЕНИТЕ УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2 (ЗАДНИЙ ЛЕВЫЙ ЦЕНТРАЛЬНЫЙ ДАТЧИК) |
|
|

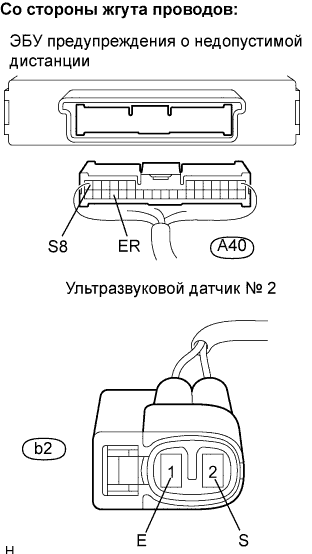

| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ – УЛЬТРАЗВУКОВОЙ ДАТЧИК № 2) |
Отсоедините разъем A40 ЭБУ.
Отсоедините разъем b2 датчика.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
A40-13 (S8) - b2-2 (S)
| Менее 1 Ом
|
A40-29 (ER) - b2-1 (E)
| Менее 1 Ом
|
A40-13 (S8) - масса
| 1 МОм или более
|
A40-29 (ER) - масса
| 1 МОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ |
|
