DTC B2243 Текущее нейтральное положение рулевого колеса не задано


ОПИСАНИЕ

Этот DTC выдается при выполнении одного из следующих условий: 1) если не была завершена первоначальная настройка; 2) если после выполнения первоначальной настройки прерывалась подача питания (вследствие отсоединения и повторного подсоединения провода аккумуляторной батареи и т.п.); либо 3) если был прерван обмен данными с датчиком положения рулевого колеса или системой рулевого управления с переменным передаточным числом.
УКАЗАНИЕ:
Данные датчика положения рулевого колеса поступают по шине CAN. Когда обмен данными прерывается, на мультиинформационном дисплее отображается соответствующее сообщение (см. стр. Нажмите здесь).

№ DTC
Условие обнаружения DTC
Неисправный участок
B2243
Нейтральное положение рулевого колеса не установлено
  1. Нейтральное положение рулевого колеса
  2. Датчик положения рулевого колеса
  3. Система рулевого управления с переменным передаточным числом
  4. Система передачи данных CAN
  5. Низкое напряжение аккумуляторной батареи

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ


    Lexus GS450h GWS191.Помощь При Парковке Мониторинг.Система Помощи При Парковке Lexus, Основанная На Применении Датчиков. Dtc B2243 Текущее Нейтральное Положение Рулевого Колеса Не Задано

  1. Включите зажигание (IG).

  1. Установите главный выключатель системы ультразвуковой локации в положение ON (ВКЛ).

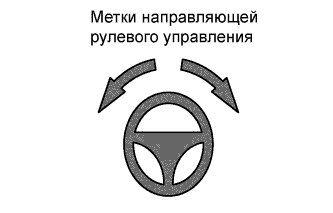

  1. Убедитесь в том, что контрольная метка рулевого управления на мультиинформационном дисплее мигает или горит.

    УКАЗАНИЕ:
    Контрольная метка мигает при поступлении неверного сигнала от датчика положения рулевого колеса и горит непрерывно в процессе настройки нейтрального положения рулевого колеса.
    Результат
    Результат
    		Следующий шаг
    Горит
    		А
    Мигает
    		B


B
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN"
А


2.УСТАНОВИТЕ НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ РУЛЕВОГО КОЛЕСА

  1. Установите нейтральное положение рулевого колеса (см. стр. Нажмите здесь).

    УКАЗАНИЕ:
    Для установки нейтрального положения рулевого колеса следует использовать метод 1, 2 или 3.

ДАЛЕЕ


3.ПРОВЕРЬТЕ DTC

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Используя портативный диагностический прибор, проверьте наличие кодов DTC (см. стр. Нажмите здесь).

    Результат
    Результат
    		Следующий шаг
    Выводится код B2243
    		А
    DTC не выводится
    		B


B
КОНЕЦ
А


4.ПЕРВОНАЧАЛЬНАЯ НАСТРОЙКА НЕЙТРАЛЬНОГО ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА

  1. Выполните первоначальную настройку нейтрального положения рулевого колеса (см. стр. Нажмите здесь).


ДАЛЕЕ

КОНЕЦ
