Датчик Системы Автоматического Управления Освещением Проверка Без Снятия С Автомобиля

Отсоедините разъем M1 датчика.

Подсоедините положительный (+) вывод вольтметра к контакту 6, а отрицательный (-) вывод – к контакту 3.

Измерьте напряжение на разъеме.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Заданные условия
M1-3 (CTLE) - M1-6 (CTLB)	10-14 В

Измерьте сопротивление между контактами разъема.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
M1-3 (CTLE) - масса	Менее 1 Ом

Подсоедините разъем L1 датчика.

Проверьте форму сигнала между контактами разъема L1 датчика.

Контакты для подключения диагностического прибора	Режим	Заданные условия	Рабочий диапазон диагностического прибора

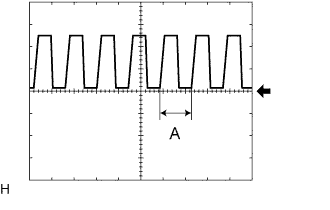

M1-3 (CTLE) - M1-5 (CTLS)	Зажигание включено (IG), переключатель света фар в положении AUTO	Форма сигнала соответствует показанной на рисунке	5 В/дел., 5 мс/дел.

УКАЗАНИЕ:

При повышении уровня окружающей освещенности период сигнала A уменьшается.
