СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN - Прекращение обмена данными с ЭБУ сетевого шлюза


ОПИСАНИЕ


№ DTC
Условие обнаружения DTC
Неисправный участок
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ СЕТЕВОГО ШЛЮЗА
При выполнении одного из следующих условий:
  1. В окне "BUS CHECK" (проверка шин связи) портативного диагностического прибора не отображается Gateway (сетевой шлюз)
  1. Относится к "РЕЖИМУ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ СЕТЕВОГО ШЛЮЗА" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"
  1. Цепь питания или внутренняя неисправность ЭБУ сетевого шлюза
  1. Вспомогательная шина или разъем ЭБУ сетевого шлюза
  2. ЭБУ сетевого шлюза
  3. Одна из сторон вспомогательной шины CAN

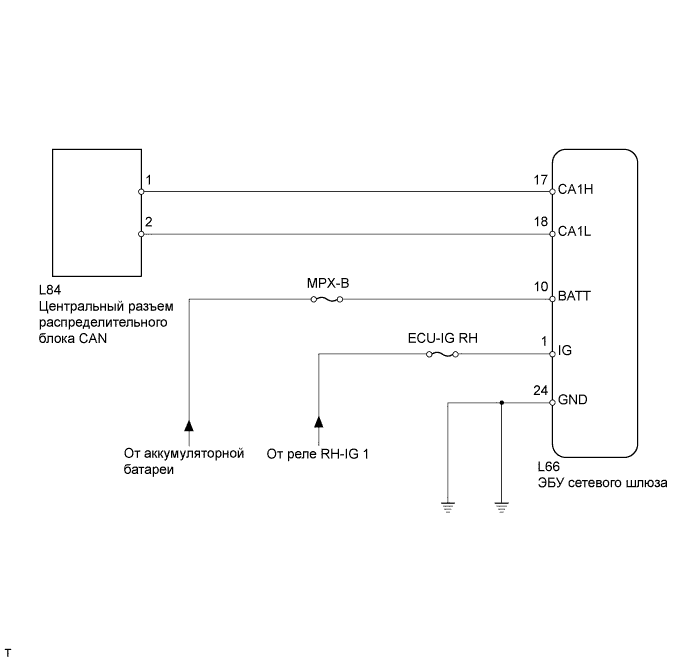

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Прекращение Обмена Данными С Эбу Сетевого Шлюза


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ СЕТЕВОГО ШЛЮЗА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Прекращение Обмена Данными С Эбу Сетевого Шлюза

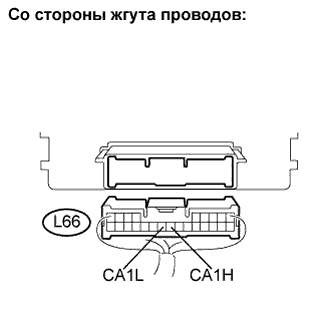

  1. Отсоедините разъем L66 ЭБУ сетевого шлюза.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L66-17 (CA1H) - L66-18 (CA1L)
    		Зажигание выключено
    		54-69 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ СЕТЕВОГО ШЛЮЗА (CANH, CANL)
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕТЕВОГО ШЛЮЗА – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Прекращение Обмена Данными С Эбу Сетевого Шлюза

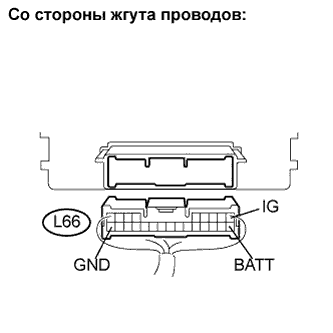

  1. Отсоедините разъем L66 ЭБУ сетевого шлюза.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L66-24 (GND) - масса
    		Менее 1 Ом

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L66-10 (BATT) – масса
    		Всегда
    		10-14 В
    L66-1 (IG) - масса
    		Зажигание включено (IG)
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ СЕТЕВОГО ШЛЮЗА
