СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN - Прекращение обмена данными с ECM


ОПИСАНИЕ


№ DTC
Условие обнаружения DTC
Неисправный участок
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ECM
При выполнении одного из следующих условий:
  1. В окне "BUS CHECK" (проверка шин связи) портативного диагностического прибора не отображается Engine (двигатель)
  1. Относится к "РЕЖИМУ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЕСМ" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC".
  1. Источник питания или ECM
  1. Главная шина или разъем ЕСМ (CAN № 1)
  2. ECM
  3. Вспомогательная шина или разъем ЕСМ (CAN № 2)

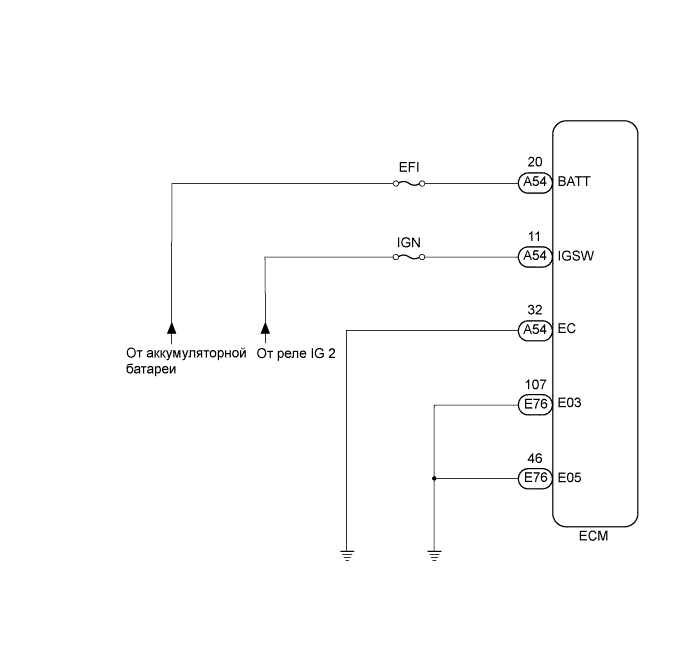

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Прекращение Обмена Данными С Ecm


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ECM – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can.Система Передачи Данных Can Прекращение Обмена Данными С Ecm

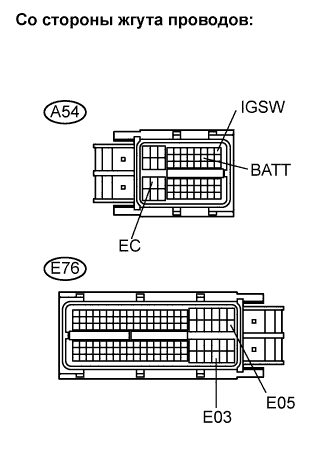

  1. Отсоедините разъемы A54 и Е76 ЕСМ.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A54-32 (EC) - масса
    		Менее 1 Ом
    E76-107 (E03) - масса
    		Менее 1 Ом
    E76-46 (E05) - масса
    		Менее 1 Ом

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A54-20 (BATT) - масса
    		Всегда
    		10-14 В
    A54-11 (IGSW) - масса
    		Зажигание включено (IG)
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ECM
