Система Передачи Данных Can -- Система Диагностики



BUS CHECK (COMMUNICATION MALFUNCTION DTC) (проверка шин (коды DTC сбоев связи))
УКАЗАНИЕ:
На экране портативного диагностического прибора могут отображаться коды DTC для системы связи каждого ЭБУ.


    Lexus GS450h GWS191

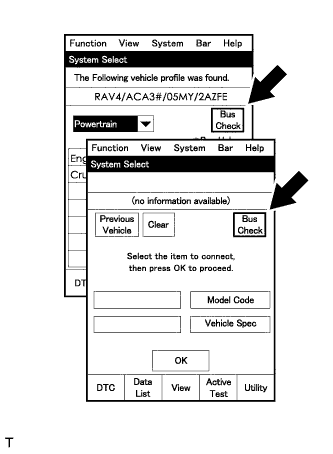

  1. Выберите в окне портативного диагностического прибора "System Select" (выбор системы) режим "Bus Check" (проверка шин).



    2. Lexus GS450h GWS191

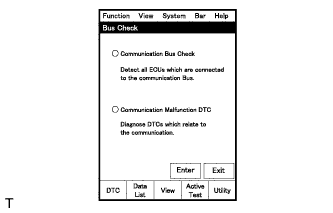

  2. В окне "Bus Check" (проверка шин) выберите пункт "Communication Malfunction DTC" (коды DTC сбоев связи), а затем нажмите "Enter" (ввод).



    3. Lexus GS450h GWS191

  3. Выберите систему, для которой необходимо выполнить проверку DTC, и нажмите "Details" (детали).



    4. Lexus GS450h GWS191

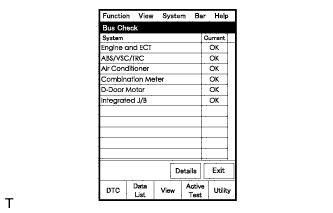

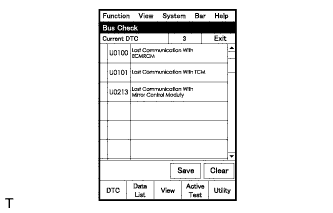

  4. Выводятся DTC, относящиеся к системе передачи данных CAN.


BUS CHECK (COMMUNICATION BUS CHECK) (проверка шин (проверка шин связи))
УКАЗАНИЕ:
На экране портативного диагностического прибора отображаются блоки ЭБУ и датчики, должным образом подключенные к системе передачи данных CAN.


    Lexus GS450h GWS191

  1. В окне "Bus Check" (проверка шин) выберите пункт "Communication Bus Check" (проверка шин связи).



    2. Lexus GS450h GWS191

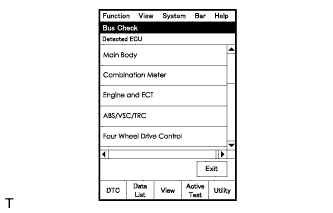

  2. На экране отображаются блоки ЭБУ и датчики, должным образом подключенные к системе передачи данных CAN.

    УКАЗАНИЕ:
    Если должным образом подключенные блоки ЭБУ или датчики не отображаются, система перешла в режим прекращения обмена данными (см. стр. Нажмите здесь).


    3. Lexus GS450h GWS191

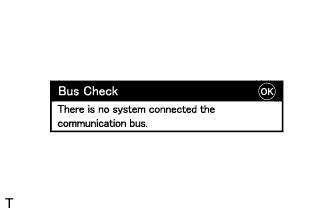

  3. Если к шине CAN не подключен ни один ЭБУ или датчик, на экране отображается сообщение "There is no system connected to the communication bus" (к шине связи не подключена ни одна система).


ПРОВЕРЬТЕ УСТАНОВЛЕННЫЕ СИСТЕМЫ (ЭБУ И ДАТЧИКИ), ИСПОЛЬЗУЮЩИЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

  1. Системы (ЭБУ и датчики), использующие систему передачи данных CAN, различаются в зависимости от автомобиля и оборудования, устанавливаемого по заказу. Проверьте, какие системы (ЭБУ и датчики) установлены на автомобиле.

    Название ЭБУ/датчика
    		Устанавливается на
    ЭБУ гибридной системы
    		Все автомобили
    ЭБУ контроля дистанции
    		Динамическая радарная система круиз-контроля
    ЭБУ ремней безопасности
    		Все автомобили
    ЭБУ предупреждения о недопустимой дистанции
    		Акустическая система контроля дистанции
    ЭБУ сетевого шлюза
    		Все автомобили
    ECM
    		Все автомобили
    ЭБУ системы противоскольжения
    		Все автомобили
    Датчик угла поворота рулевого колеса
    		Все автомобили
    Датчик рысканья
    		Все автомобили
    ЭБУ рулевого управления с усилителем
    		Все автомобили
    ЭБУ рулевого управления
    		Все автомобили
    ЭБУ амортизатора
    		Все автомобили
    ЭБУ переднего активного стабилизатора
    		Подвеска с активными стабилизаторами
    ЭБУ заднего активного стабилизатора
    		Подвеска с активными стабилизаторами
    ЭБУ телекамеры
    		Система помощи при парковке

ТАБЛИЦА КОДОВ DTC, ВЫВОДИМЫХ ЭБУ
УКАЗАНИЕ:
  1. Система передачи данных CAN поддерживает функцию вывода кодов DTC для системы передачи данных CAN посредством ЭБУ с помощью портативного диагностического прибора.
  2. При выводе кодов DTC для системы передачи данных CAN неисправность невозможно установить только посредством кодов DTC. Выполните поиск неисправности в порядке, описанном в разделе "ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ" (см. стр. Нажмите здесь).

  1. ECM

    УКАЗАНИЕ:
    Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.

    № DTC
    		Неисправность
    U0001*
    		Высокоскоростная шина передачи данных CAN
    U0293
    		Нарушение связи с ЭБУ гибридной системы
    1. *: Если выводится только код U0001, то ECM неисправен. Замените ECM.

  2. ЭБУ ГИБРИДНОЙ СИСТЕМЫ

    УКАЗАНИЕ:
    Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.

    № DTC
    		Информационный код
    		Неисправность
    U0100
    		211, 212, 530, 774, 784
    		Нарушение связи с ECM/PCM "A"
    U0110
    		159, 160, 656, 657
    		Нарушение связи с блоком управления двигателем электропривода
    U0122
    		732
    		Нарушение связи с ЭБУ системы противоскольжения
    U0123
    		736
    		Нарушение связи с датчиком рысканья
    U0126
    		735
    		Нарушение связи с датчиком угла поворота рулевого колеса
    U0129
    		220, 222, 528, 529
    		Нарушение связи с блоком управления системы тормозов
    U0130
    		-
    		Нарушение связи с VGRS
    U0131
    		433, 434
    		Нарушение связи с блоком управления рулевого управления
    U0132
    		-
    		Нарушение связи с ЭБУ амортизатора
    U0133
    		147
    		Нарушение связи с блоком активного регулирования угловых колебательных движений
    U0146
    		146
    		Нарушение связи с сетевым шлюзом "A"
    U0235
    		737
    		Ошибка передачи данных от датчика радара в ЭБУ контроля дистанции
    U0293*1
    		730
    		Нарушение связи с ЭБУ контроля дистанции
    U0293
    		733
    		Нарушение связи с блоком управления динамикой автомобиля
    U1101*2
    		728
    		Нарушение связи с ЭБУ контроля дистанции
    U1102
    		738
    		Ошибка передачи данных от ЭБУ контроля дистанции в датчик радара
    U1108
    		-
    		Нарушение связи с ЭБУ переднего активного стабилизатора
    U1109
    		-
    		Нарушение связи с ЭБУ заднего активного стабилизатора
    U1003
    		-
    		Нарушение связи с блоком сетевого шлюза CAN
    УКАЗАНИЕ:
    1. *1: U0293 выводится при возникновении ошибки передачи данных от ЭБУ гибридной системы в ЭБУ контроля дистанции.
    2. *2: U0293 выводится при возникновении ошибки передачи данных от ЭБУ контроля дистанции в ЭБУ гибридной системы.

  3. ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ

    УКАЗАНИЕ:
    Обмен данными по кодам DTC осуществляется с применением системы передачи данных CAN.

    № DTC
    		Информационный код
    		Неисправность
    U0073/94
    		360
    		Шина передачи данных блока управления отключена
    U0123/62
    		338
    		Нарушение связи с датчиком рысканья
    U0124/95
    		319
    		Нарушение связи с датчиком бокового ускорения
    U0126/63
    		350
    		Нарушение связи с датчиком угла поворота рулевого колеса
    U0130/68
    		370, 371
    		Нарушение связи с блоком управления рулевого управления
    U0131/67
    		374, 375
    		Нарушение связи с блоком управления рулевого управления
    U0293/59
    		152, 153, 154
    		Сбой связи с ЭБУ гибридной системы

  4. ЭБУ АМОРТИЗАТОРА

    УКАЗАНИЕ:
    Обмен данными по кодам DTC осуществляется по линиям связи SIL.

    № DTC
    		Неисправность
    U0122
    		Нарушение связи с блоком управления динамикой автомобиля
    U0126
    		Нарушение связи с датчиком угла поворота рулевого колеса
    U0130
    		Нарушение связи с VGRS
    U0132
    		Нарушение связи с блоком управления уровнем плавности хода
    U0293
    		Нарушение связи с ЭБУ гибридной системы

  5. ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ

    УКАЗАНИЕ:
    Обмен данными по кодам DTC осуществляется по линиям связи SIL.

    № DTC
    		Неисправность
    U0073
    		Шина передачи данных блока управления отключена
    U0104
    		Нарушение связи с ЭБУ контроля дистанции
    U0129
    		Нарушение связи с ЭБУ системы противоскольжения
    U0130
    		Нарушение связи с VGRS
    U0293
    		Нарушение связи с ЭБУ гибридной системы

  6. ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ

    УКАЗАНИЕ:
    Обмен данными по кодам DTC осуществляется по линиям связи SIL.

    № DTC
    		Неисправность
    U0100
    		Нарушение связи с ЭБУ гибридной системы
    U0122
    		Нарушение связи с блоком управления динамикой автомобиля
    U0146
    		Нарушение связи с ЭБУ сетевого шлюза
    U0235*
    		Нарушение связи с передним датчиком дистанции системы круиз-контроля
    U1101
    		Нарушение связи с ЭБУ контроля дистанции
    U1102*
    		Нарушение связи с датчиком радара
    УКАЗАНИЕ:
    *: На портативном диагностическом приборе отображается окно "Communication Malfunction DTC" (коды DTC сбоев связи). Однако если выводятся только U0235 и U1102, неисправность в системе передачи данных CAN отсутствует (см. стр. Нажмите здесь).

  7. ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ

    УКАЗАНИЕ:
    Обмен данными по кодам DTC осуществляется по линиям связи SIL.

    № DTC
    		Неисправность
    U0122/56
    		Нарушение связи с блоком управления динамикой автомобиля
    U0123/56
    		Нарушение связи с датчиком рысканья (замедления)
    U0126/56
    		Нарушение связи с датчиком угла поворота рулевого колеса
    U0131/56
    		Нарушение связи с ЭБУ рулевого управления с усилителем

  8. ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА

    УКАЗАНИЕ:
    Обмен данными по кодам DTC осуществляется по линиям связи SIL.

    № DTC
    		Неисправность
    U0122/85
    		Прекращение обмена данными с ЭБУ системы противоскольжения
    U0123/81
    		Прекращение обмена данными с датчиком рысканья
    U0126/82
    		Прекращение обмена данными с датчиком положения рулевого колеса
    U0130/86
    		Прекращение обмена данными с ЭБУ рулевого управления с усилителем
    U0132/87
    		Прекращение обмена данными с ЭБУ амортизатора
    U0293/84
    		Прекращение обмена данными с ЭБУ гибридной системы

  9. ЭБУ ТЕЛЕКАМЕРЫ

    УКАЗАНИЕ:
    Эти DTC отображаются на многофункциональном дисплее. На экране портативного диагностического прибора не отображаются DTC.

    № DTC
    		Неисправность
    5C-42
    		Ошибка связи датчика положения рулевого колеса
    5C-44
    		Ошибка обмена данными с ЭБУ рулевого управления с усилителем

  10. ЭБУ СЕТЕВОГО ШЛЮЗА

    УКАЗАНИЕ:
    ЭБУ сетевого шлюза подключен к системе передачи данных CAN, но коды DTC для системы передачи данных CAN не выводятся.

  11. ЭБУ КОНТРОЛЯ ДИСТАНЦИИ

    УКАЗАНИЕ:
    ЭБУ контроля дистанции подключен к системе передачи данных CAN, но коды DTC для системы передачи данных CAN не выводятся.

ТАБЛИЦА КОМБИНАЦИЙ DTC

Выводится от
Выводимый DTC
Неисправность
Обнаружен режим прекращения обмена данными
Цепь шины CAN № 1
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ СЕТЕВОГО ШЛЮЗА
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ КОНТРОЛЯ ДИСТАНЦИИ
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ECM
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ ГИБРИДНОЙ СИСТЕМЫ
ЭБУ гибридной системы
U0100-211
Нарушение связи с ECM/PCM "A"
X
X
X
X
○
X
U0100-212
X
X
X
X
○
X
U0100-530
X
X
X
X
○
X
U0100-774
X
X
X
X
○
X
U0100-784
X
X
X
X
○
X
U0110-159
Нарушение связи с блоком управления двигателем электропривода
X
X
X
X
X
○
U0110-160
X
X
X
X
X
○
U0110-656
X
X
X
X
X
○
U0110-657
X
X
X
X
X
○
U0122-732
Нарушение связи с ЭБУ системы противоскольжения
X
X
X
X
X
X
U0123-726
Нарушение связи с датчиком рысканья
X
X
X
X
X
X
U0126-735
Нарушение связи с датчиком угла поворота рулевого колеса
X
X
X
X
X
X
U0129-220
Нарушение связи с блоком управления системы тормозов
X
X
X
X
X
X
U0129-222
X
X
X
X
X
X
U0129-528
X
X
X
X
X
X
U0129-529
X
X
X
X
X
X
U0130
Нарушение связи с VGRS
X
X
X
X
X
X
U0131-433
Нарушение связи с блоком управления рулевого управления
X
X
X
X
X
X
U0131-434
X
X
X
X
X
X
U0132
Нарушение связи с ЭБУ амортизатора
X
X
X
X
X
X
ЭБУ гибридной системы
U0133-147
Нарушение связи с блоком активного регулирования угловых колебательных движений
X
X
X
X
X
X
U0146-146
Нарушение связи с сетевым шлюзом "A"
○
X
X
X
X
X
U0235-737
Ошибка передачи данных от датчика радара в ЭБУ контроля дистанции
X
○
X
X
X
X
U0293-730
Нарушение связи с ЭБУ контроля дистанции
X
○
X
X
X
○
U0293-733
Нарушение связи с блоком управления динамикой автомобиля
X
X
X
X
X
○
U1101-728
Нарушение связи с ЭБУ контроля дистанции
X
□
Во время контроля дистанции
X
X
X
X
U1102-738
Ошибка передачи данных от ЭБУ контроля дистанции в датчик радара
X
○
X
X
X
X
U1108
Нарушение связи с ЭБУ переднего активного стабилизатора
X
X
X
X
X
X
U1109
Нарушение связи с ЭБУ заднего активного стабилизатора
X
X
X
X
X
X
U1003
Нарушение связи с блоком сетевого шлюза CAN
X
X
X
X
X
X
ЭБУ системы противоскольжения
U0073/94
Шина передачи данных блока управления отключена
X
X
X
X
X
X
U0123/62
Нарушение связи с датчиком рысканья
X
X
X
X
X
X
U0124/95
Нарушение связи с датчиком бокового ускорения
X
X
X
X
X
X
U0126/63
Нарушение связи с датчиком угла поворота рулевого колеса
X
X
X
X
X
X
U0130/68
Нарушение связи с блоком управления рулевого управления
X
X
X
X
X
X
U0131/67
Нарушение связи с блоком управления рулевого управления
X
X
X
X
X
X
U0293/59
Сбой связи с ЭБУ гибридной системы
X
X
X
X
X
X
ЭБУ амортизатора
U0122
Нарушение связи с блоком управления динамикой автомобиля
X
X
X
X
X
X
U0126
Нарушение связи с датчиком угла поворота рулевого колеса
X
X
X
X
X
X
U0130
Нарушение связи с VGRS
X
X
X
X
X
X
U0132
Нарушение связи с блоком управления уровнем плавности хода
X
X
X
X
X
X
U0293
Нарушение связи с ЭБУ гибридной системы
X
X
X
X
X
X
ЭБУ ремней безопасности
U0100
Нарушение связи с ЭБУ гибридной системы
X
X
X
X
X
○
U0122
Нарушение связи с блоком управления динамикой автомобиля
X
X
X
X
X
X
U0146
Нарушение связи с ЭБУ сетевого шлюза
○
X
X
X
X
X
U1101
Нарушение связи с ЭБУ контроля дистанции
X
○
X
X
X
X
ECM
U0001
Высокоскоростная шина передачи данных CAN
X
X
X
X
X
X
U0293
Нарушение связи с ЭБУ гибридной системы
X
X
X
X
X
○
ЭБУ рулевого управления с усилителем
U0073
Шина передачи данных блока управления отключена
X
X
X
X
X
X
U0104
Нарушение связи с ЭБУ контроля дистанции
X
X
X
X
X
X
U0129
Нарушение связи с ЭБУ системы противоскольжения
X
X
X
X
X
X
U0130
Нарушение связи с VGRS
X
X
X
X
X
X
U0293
Нарушение связи с ЭБУ гибридной системы
X
X
X
X
X
X
ЭБУ рулевого управления с усилителем
U0122/56
Нарушение связи с блоком управления динамикой автомобиля
X
X
X
X
X
X
U0123/56
Нарушение связи с датчиком рысканья (замедления)
X
X
X
X
X
X
U0126/56
Нарушение связи с датчиком угла поворота рулевого колеса
X
X
X
X
X
X
U0131/56
Нарушение связи с ЭБУ рулевого управления с усилителем
X
X
X
X
X
X
ЭБУ активного стабилизатора
U0122/85
Прекращение обмена данными с ЭБУ системы противоскольжения
X
X
X
X
X
X
U0123/81
Прекращение обмена данными с датчиком рысканья
X
X
X
X
X
X
U0126/82
Прекращение обмена данными с датчиком положения рулевого колеса
X
X
X
X
X
X
U0130/86
Прекращение обмена данными с ЭБУ рулевого управления с усилителем
X
X
X
X
X
X
U0132/87
Прекращение обмена данными с ЭБУ амортизатора
X
X
X
X
X
X
U0293/84
Прекращение обмена данными с ЭБУ гибридной системы
X
X
X
X
X
X
ЭБУ телекамеры
5C-42
Ошибка связи датчика положения рулевого колеса
X
X
X
X
X
X
5C-44
Ошибка обмена данными с ЭБУ рулевого управления с усилителем
X
X
X
X
X
X
УКАЗАНИЕ:
  1. ○: Выход
  2. □: Выводится при следующих условиях
  3. X: Выводится или не выводится в зависимости от неисправной детали, когда в одной из сторон шины CAN имеется обрыв

Выводится от
Выводимый DTC
Неисправность
Обнаружен режим прекращения обмена данными
Цепь шины CAN № 2
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ДАТЧИКОМ УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ДАТЧИКОМ РЫСКАНЬЯ
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ECM
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ ГИБРИДНОЙ СИСТЕМЫ
ЭБУ гибридной системы
U0100-211
Нарушение связи с ECM/PCM "A"
X
X
X
○
X
U0100-212
X
X
X
○
X
U0100-530
X
X
X
○
X
U0100-774
X
X
X
○
X
U0100-784
X
X
X
○
X
U0110-159
Нарушение связи с блоком управления двигателем электропривода
X
X
X
X
○
U0110-160
X
X
X
X
○
U0110-656
X
X
X
X
○
U0110-657
X
X
X
X
○
U0122-732
Нарушение связи с ЭБУ системы противоскольжения
○
X
X
X
X
U0123-726
Нарушение связи с датчиком рысканья
X
X
○
X
X
U0126-735
Нарушение связи с датчиком угла поворота рулевого колеса
X
○
X
X
X
U0129-220
Нарушение связи с блоком управления системы тормозов
○
X
X
X
X
U0129-222
○
X
X
X
X
U0129-528
○
X
X
X
X
U0129-529
○
X
X
X
X
U0130
Нарушение связи с VGRS
X
X
X
X
X
U0131-433
Нарушение связи с блоком управления рулевого управления
X
X
X
X
X
U0131-434
X
X
X
X
X
U0132
Нарушение связи с ЭБУ амортизатора
X
X
X
X
X
ЭБУ гибридной системы
U0133-147
Нарушение связи с блоком активного регулирования угловых колебательных движений
X
X
X
X
X
U0146-146
Нарушение связи с сетевым шлюзом "A"
X
X
X
X
X
U0235-737
Ошибка передачи данных от датчика радара в ЭБУ контроля дистанции
X
X
X
X
X
U0293-730
Нарушение связи с ЭБУ контроля дистанции
X
X
X
X
X
U0293-733
Нарушение связи с блоком управления динамикой автомобиля
X
X
X
X
○
U1101-728
Нарушение связи с ЭБУ контроля дистанции
X
X
X
X
X
U1102-738
Ошибка передачи данных от ЭБУ контроля дистанции в датчик радара
X
X
X
X
X
U1108
Нарушение связи с ЭБУ переднего активного стабилизатора
X
X
X
X
X
U1109
Нарушение связи с ЭБУ заднего активного стабилизатора
X
X
X
X
X
U1003
Нарушение связи с блоком сетевого шлюза CAN
○*
○*
○*
X
○*
ЭБУ системы противоскольжения
U0073/94
Шина передачи данных блока управления отключена
▲
▲
▲
▲
▲
U0123/62
Нарушение связи с датчиком рысканья
X
X
○
X
X
U0124/95
Нарушение связи с датчиком бокового ускорения
X
X
○
X
X
U0126/63
Нарушение связи с датчиком угла поворота рулевого колеса
X
○
X
X
X
U0130/68
Нарушение связи с блоком управления рулевого управления
X
X
X
X
X
U0131/67
Нарушение связи с блоком управления рулевого управления
X
X
X
X
X
U0293/59
Сбой связи с ЭБУ гибридной системы
X
X
X
X
○
ЭБУ амортизатора
U0122
Нарушение связи с блоком управления динамикой автомобиля
○
X
X
X
X
U0126
Нарушение связи с датчиком угла поворота рулевого колеса
X
○
X
X
X
U0130
Нарушение связи с VGRS
X
X
X
X
X
U0132
Нарушение связи с блоком управления уровнем плавности хода
X
X
X
X
X
U0293
Нарушение связи с ЭБУ гибридной системы
X
X
X
X
○
ЭБУ ремней безопасности
U0100
Нарушение связи с ЭБУ гибридной системы
X
X
X
X
X
U0122
Нарушение связи с блоком управления динамикой автомобиля
○
X
X
X
X
U0146
Нарушение связи с ЭБУ сетевого шлюза
X
X
X
X
X
U1101
Нарушение связи с ЭБУ контроля дистанции
X
X
X
X
X
ECM
U0001
Высокоскоростная шина передачи данных CAN
X
X
X
X
○
U0293
Нарушение связи с ЭБУ гибридной системы
X
X
X
X
X
ЭБУ рулевого управления с усилителем
U0073
Шина передачи данных блока управления отключена
▲
▲
▲
▲
▲
U0104
Нарушение связи с ЭБУ контроля дистанции
X
X
X
X
X
U0129
Нарушение связи с ЭБУ системы противоскольжения
○
X
X
X
X
U0130
Нарушение связи с VGRS
X
X
X
X
X
U0293
Нарушение связи с ЭБУ гибридной системы
X
X
X
X
○
ЭБУ рулевого управления с усилителем
U0122/56
Нарушение связи с блоком управления динамикой автомобиля
○
X
X
X
X
U0123/56
Нарушение связи с датчиком рысканья (замедления)
X
X
○
X
X
U0126/56
Нарушение связи с датчиком угла поворота рулевого колеса
X
○
X
X
X
U0131/56
Нарушение связи с ЭБУ рулевого управления с усилителем
X
X
X
X
X
ЭБУ активного стабилизатора
U0122/85
Прекращение обмена данными с ЭБУ системы противоскольжения
○
X
X
X
X
U0123/81
Прекращение обмена данными с датчиком рысканья
X
X
○
X
X
U0126/82
Прекращение обмена данными с датчиком положения рулевого колеса
X
○
X
X
X
U0130/86
Прекращение обмена данными с ЭБУ рулевого управления с усилителем
X
X
X
X
X
U0132/87
Прекращение обмена данными с ЭБУ амортизатора
X
X
X
X
X
U0293/84
Прекращение обмена данными с ЭБУ амортизатора
X
X
X
X
○
ЭБУ телекамеры
5C-42
Ошибка связи датчика положения рулевого колеса
X
○
X
X
X
5C-44
Ошибка обмена данными с ЭБУ рулевого управления с усилителем
X
X
X
X
X
УКАЗАНИЕ:
  1. ○: Выход
  2. ▲: Только если в одной из сторон имеется обрыв
  3. X: Выводится или не выводится в зависимости от неисправной детали, когда в одной из сторон шины CAN имеется обрыв
  4. *: Код DTC регистрируется, если возникает ошибка обмена данными шины CAN № 2, кроме ошибки ECM

Выводится от
Выводимый DTC
Неисправность
Обнаружен режим прекращения обмена данными
Цепь шины CAN № 2
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ АМОРТИЗАТОРА
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ ТЕЛЕКАМЕРЫ
ЭБУ гибридной системы
U0100-211
Нарушение связи с ECM/PCM "A"
X
X
X
X
X
X
U0100-212
X
X
X
X
X
X
U0100-530
X
X
X
X
X
X
U0100-774
X
X
X
X
X
X
U0100-784
X
X
X
X
X
X
U0110-159
Нарушение связи с блоком управления двигателем электропривода
X
X
X
X
X
X
U0110-160
X
X
X
X
X
X
U0110-656
X
X
X
X
X
X
U0110-657
X
X
X
X
X
X
U0122-732
Нарушение связи с ЭБУ системы противоскольжения
X
X
X
X
X
X
U0123-726
Нарушение связи с датчиком рысканья
X
X
X
X
X
X
U0126-735
Нарушение связи с датчиком угла поворота рулевого колеса
X
X
X
X
X
X
U0129-220
Нарушение связи с блоком управления системы тормозов
X
X
X
X
X
X
U0129-222
X
X
X
X
X
X
U0129-528
X
X
X
X
X
X
U0129-529
X
X
X
X
X
X
U0130
Нарушение связи с VGRS
X
X
○
X
X
X
U0131-433
Нарушение связи с блоком управления рулевого управления
X
○
X
X
X
X
U0131-434
X
○
X
X
X
X
U0132
Нарушение связи с ЭБУ амортизатора
○
X
X
X
X
X
ЭБУ гибридной системы
U0133-147
Нарушение связи с блоком активного регулирования угловых колебательных движений
○
X
X
X
X
X
U0146-146
Нарушение связи с сетевым шлюзом "A"
X
X
X
X
X
X
U0235-737
Ошибка передачи данных от датчика радара в ЭБУ контроля дистанции
X
X
X
X
X
X
U0293-730
Нарушение связи с ЭБУ контроля дистанции
X
X
X
X
X
X
U0293-733
Нарушение связи с блоком управления динамикой автомобиля
X
X
X
X
X
X
U1101-728
Нарушение связи с ЭБУ контроля дистанции
X
X
X
X
X
X
U1102-738
Ошибка передачи данных от ЭБУ контроля дистанции в датчик радара
X
X
X
X
X
X
U1108
Нарушение связи с ЭБУ переднего активного стабилизатора
X
X
X
○
X
X
U1109
Нарушение связи с ЭБУ заднего активного стабилизатора
X
X
X
X
○
X
U1126
Нарушение связи с ЭБУ телекамеры
X
X
X
X
X
○
U1003
Нарушение связи с блоком сетевого шлюза CAN
○*
○*
○*
○*
○*
○*
ЭБУ системы противоскольжения
U0073/94
Шина передачи данных блока управления отключена
▲
▲
▲
▲
▲
▲
U0123/62
Нарушение связи с датчиком рысканья
X
X
X
X
X
X
U0124/95
Нарушение связи с датчиком бокового ускорения
X
X
X
X
X
X
U0126/63
Нарушение связи с датчиком угла поворота рулевого колеса
X
X
X
X
X
X
U0130/68
Нарушение связи с блоком управления рулевого управления
X
X
○
X
X
X
U0131/67
Нарушение связи с блоком управления рулевого управления
X
○
X
X
X
X
U0293/59
Сбой связи с ЭБУ гибридной системы
X
X
X
X
X
X
ЭБУ амортизатора
U0122
Нарушение связи с блоком управления динамикой автомобиля
X
X
X
X
X
X
U0126
Нарушение связи с датчиком угла поворота рулевого колеса
X
X
X
X
X
X
U0130
Нарушение связи с VGRS
X
X
○
X
X
X
U0132
Нарушение связи с блоком управления уровнем плавности хода
X
X
X
X
X
X
U0293
Нарушение связи с ЭБУ гибридной системы
X
X
X
X
X
X
ЭБУ ремней безопасности
U0100
Нарушение связи с ЭБУ гибридной системы
X
X
X
X
X
X
U0122
Нарушение связи с блоком управления динамикой автомобиля
X
X
X
X
X
X
U0146
Нарушение связи с ЭБУ сетевого шлюза
X
X
X
X
X
X
U1101
Нарушение связи с ЭБУ контроля дистанции
X
X
X
X
X
X
ECM
U0001
Высокоскоростная шина передачи данных CAN
X
X
X
X
X
X
U0293
Нарушение связи с ЭБУ гибридной системы
X
X
X
X
X
X
ЭБУ рулевого управления с усилителем
U0073
Шина передачи данных блока управления отключена
▲
▲
▲
▲
▲
▲
U0104
Нарушение связи с ЭБУ контроля дистанции
X
X
X
X
X
X
U0129
Нарушение связи с ЭБУ системы противоскольжения
X
X
X
X
X
X
U0130
Нарушение связи с VGRS
X
X
○
X
X
X
U0293
Нарушение связи с ЭБУ гибридной системы
X
X
X
X
X
X
ЭБУ рулевого управления с усилителем
U0122/56
Нарушение связи с блоком управления динамикой автомобиля
X
X
X
X
X
X
U0123/56
Нарушение связи с датчиком рысканья (замедления)
X
X
X
X
X
X
U0126/56
Нарушение связи с датчиком угла поворота рулевого колеса
X
X
X
X
X
X
U0131/56
Нарушение связи с ЭБУ рулевого управления с усилителем
X
○
X
X
X
X
ЭБУ активного стабилизатора
U0122/85
Прекращение обмена данными с ЭБУ системы противоскольжения
X
X
X
X
X
X
U0123/81
Прекращение обмена данными с датчиком рысканья
X
X
X
X
X
X
U0126/82
Прекращение обмена данными с датчиком положения рулевого колеса
X
X
X
X
X
X
U0130/86
Прекращение обмена данными с ЭБУ рулевого управления с усилителем
X
X
○
X
X
X
U0132/87
Прекращение обмена данными с ЭБУ амортизатора
○
X
X
X
X
X
U0293/84
Прекращение обмена данными с ЭБУ гибридной системы
X
X
X
X
X
X
ЭБУ телекамеры
5C-42
Ошибка связи датчика положения рулевого колеса
X
X
X
X
X
X
5C-44
Ошибка обмена данными с ЭБУ рулевого управления с усилителем
X
X
○
X
X
X
УКАЗАНИЕ:
  1. ○: Выход
  2. ▲: Только если в одной из сторон имеется обрыв
  3. X: Выводится или не выводится в зависимости от неисправной детали, когда в одной из сторон шины CAN имеется обрыв
  4. *: Код DTC регистрируется, если возникает ошибка обмена данными шины CAN № 2, кроме ошибки ECM
  5. Проверьте режим прекращения обмена данными с помощью результатов BUS CHECK (проверка шины) для ЭБУ предупреждения о недопустимой дистанции (см. стр. Нажмите здесь) и ЭБУ контроля дистанции (см. стр. Нажмите здесь).

  1. Выполните поиск неисправности по комбинации выводимых кодов DTC.

    1. РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ECM: (см. стр. Нажмите здесь)
    2. РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ: (см. стр. Нажмите здесь)
    3. РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ДАТЧИКОМ РЫСКАНЬЯ: (см. стр. Нажмите здесь)
    4. РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ДАТЧИКОМ УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА: (см. стр. Нажмите здесь)
    5. РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ РЕМНЕЙ БЕЗОПАСНОСТИ: (см. стр. Нажмите здесь)
    6. РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ: (см. стр. Нажмите здесь)
    7. РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ АМОРТИЗАТОРА: (см. стр. Нажмите здесь)
    8. РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ СЕТЕВОГО ШЛЮЗА: (см. стр. Нажмите здесь)
    9. РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ: (см. стр. Нажмите здесь)
    10. РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ ГИБРИДНОЙ СИСТЕМЫ: (см. стр. Нажмите здесь)
    11. РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА: (см. стр. Нажмите здесь)
    12. РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА: (см. стр. Нажмите здесь)
    13. РЕЖИМ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ ТЕЛЕКАМЕРЫ: (см. стр. Нажмите здесь)
