Система Передачи Данных Can Меры Предосторожности

Соблюдайте осторожность при замене деталей. Неправильно выполненная замена может ухудшить эксплуатационные качества системы рулевого управления и привести к опасным ситуациям при поездках.

Автомобиль оборудован системой SRS (дополнительной системой (пассивной) безопасности), включающей в себя подушки безопасности, установленные на водительском и переднем пассажирском местах. Нарушение последовательности операций по обслуживанию может привести к неожиданному срабатыванию SRS при обслуживании, результатом чего может стать несчастный случай. Прежде чем приступать к обслуживанию (в том числе - к снятию, установке, проверке или замене деталей), прочтите информацию о мерах безопасности при работах с дополнительной системой (пассивной) безопасности (см. стр. Нажмите здесь).

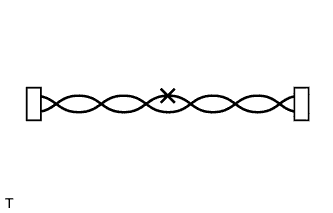

После устранения обрыва на шине путем пайки оберните восстановленный участок виниловой лентой (см. стр. Нажмите здесь).

ПРИМЕЧАНИЕ:

1. Шины CANL и CANH всегда следует устанавливать вместе.


1. При установке шин CAN обязательно скрутите их.


1. В противном случае шины CAN будут подвержены влиянию помех.


1. Длина шин CANL и CANH должна различаться не более чем на 100 мм (3,937 дюйма).


1. Оставьте рядом с разъемом свободный участок скрутки длиной около 80 мм (3,150 дюйма).

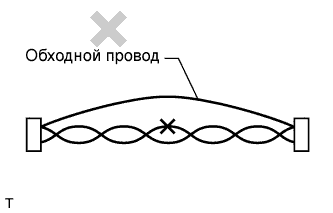

Запрещается соединять разъемы обходными проводами.

ПРИМЕЧАНИЕ:

При использовании обходных проводов теряются преимущества скрученного жгута.

Щупы измерительных приборов следует вставлять с задней стороны разъема.

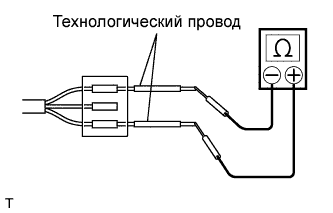

Если определить электропроводность с обратной стороны разъема невозможно, используйте для измерения технологические провода.
