Электрооборудование Автомобиля. Lexus GS450h GWS191
Помощь При Парковке Мониторинг. Lexus GS450h GWS191
Система Помощи При Парковке Lexus, Основанная На Применении Датчиков -- Параметры, Настраиваемые Пользователем |
| ПАРАМЕТРЫ, НАСТРАИВАЕМЫЕ ПОЛЬЗОВАТЕЛЕМ (ПРИ ИСПОЛЬЗОВАНИИ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА) |
Можно настроить следующие параметры.
- ПРИМЕЧАНИЕ:
- Прежде чем приступать к настройке, убедитесь в том, что многофункциональный дисплей (часть, относящаяся к AVC-LAN) не переведен в режим диагностики.
- Если клиент требует изменить настройки, прежде всего следует убедиться, что значения соответствующих параметров могут изменяться.
- Перед настройкой следует записать текущие значения параметров.
- При поиске неисправностей, относящихся к какой-либо функции, сначала необходимо убедиться в том, что для данной функции установлено значение по умолчанию.
Предупреждение Параметр / Устройство Значение по умолчанию Описание Установка Front Buzzer Onset Range Wide Функция, задающая дистанцию включения переднего зуммера Narrow (малая) / Wide (большая) Rear Buzzer Onset Range Wide Функция, задающая дистанцию включения заднего зуммера Narrow (малая) / Wide (большая) Keep Sense Status Buzzer ON (ВКЛ) Включает зуммер, когда расстояние между автомобилем и препятствием не изменяется дольше 3 секунд ON (ВКЛ) / OFF (ВЫКЛ) Fr & Rr Buzzer Volume M2 Функция, задающая громкость зуммера L / M1 / M2 / M3 / H Датчик Параметр / Устройство Значение по умолчанию Описание Установка Sensor Condition N Range OFF (ВЫКЛ) Функция, определяющая доступность датчиков, когда рычаг переключения передач находится в положении N OFF (ВЫКЛ) / ON (ВКЛ) Sonar Mode Steering Функция, задающая режим ультразвуковой локации Normal (нормальный режим) / Steering (рулевое управление) Дисплей Параметр / Устройство Значение по умолчанию Описание Установка Sonar Display OFF Time 3 s (3 с) Функция, задающая время, по истечении которого мультиинформационный дисплей выключается после того, как датчики прекращают регистрировать препятствие 1 с / 2 с / 3 с / 4 с Display Mode Guide Функция, задающая режим дисплея All (все) / Guide (указания) / Undisp (без индикации)
| РЕЖИМ ПОЛЬЗОВАТЕЛЬСКОЙ НАСТРОЙКИ (РУЧНАЯ НАСТРОЙКА) |

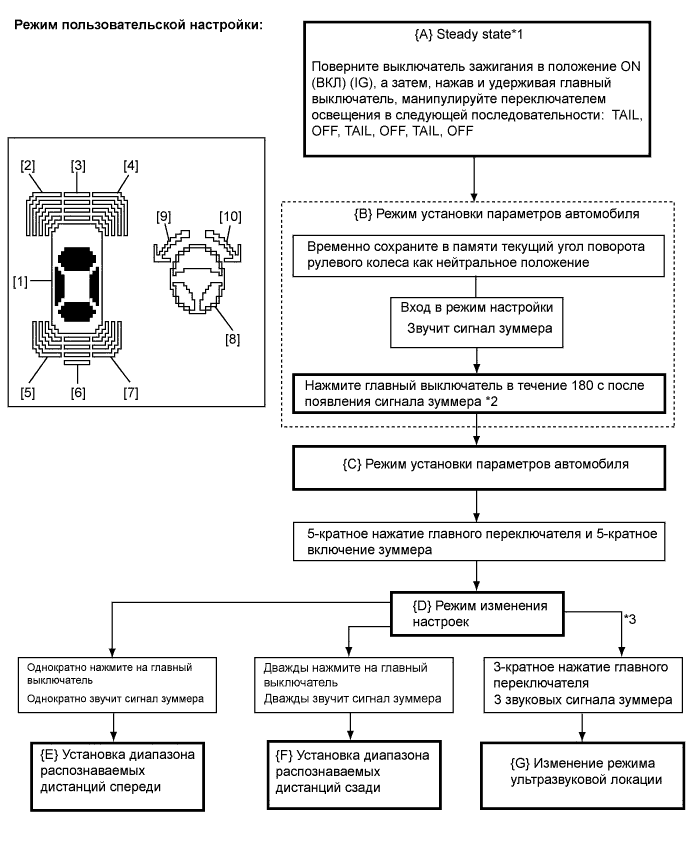

Показанные ниже параметры могут быть изменены в режиме пользовательской настройки. Для входа в режим пользовательской настройки 3 раза переключите переключатель освещения из положения TAIL в положение OFF (ВЫКЛ), предварительно нажав и удерживая главный выключатель системы ультразвуковой локации.
Предупреждение Параметр / Устройство Значение по умолчанию Описание Установка Front detection range 1000 мм (39,37 дюйма) Установка диапазона распознаваемых дистанций спереди 500 мм (19,69 дюйма) / 1000 мм (39,37 дюйма) Rear detection range 1500 мм (59,06 дюйма) Установка диапазона распознаваемых дистанций сзади 600 мм (23,62 дюйма) / 1500 мм (59,06 дюйма) Датчик Параметр / Устройство Значение по умолчанию Описание Установка Sonar mode Steering sensing mode Функция, задающая режим ультразвуковой локации Normal clearance sonar mode (обычный режим ультразвуковой локации) / Steering sensing mode (режим контроля рулевого управления) - ПРИМЕЧАНИЕ:
- Перед входом в режим пользовательской настройки убедитесь в том, что рулевое колесо находится в центральном положении, и колеса установлены прямо.
- УКАЗАНИЕ:
- *1: Рулевое колесо находится в центральном положении (колеса установлены прямо)
- *2: по истечении 180 с производится выход из режима пользовательской настройки.
- *3: при появлении неисправности, связанной с углом поворота рулевого колеса, осуществляется переход к шагу {H} (выход из режима настройки).
●: подсветкаНастройки индикации на мультиинформационном дисплее в каждом режиме [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] Примечание {A} ● X X X X - X ▲ ▲ ▲ [8], [9], [10] светятся, если нейтральное положение рулевого колеса не установлено {B} ●
↓
○X
↓
○X X
↓
○X - X ●
↓
○●
↓
○●
↓
○[1], [8] - [10] светятся в течение 2 с, а затем начинают мигать [1], [2], [4], [8] - [10] {C} ○ ○ X ○ X - X X X X [1], [2], [4] мигают {D} ○ X X X X - X X X X [1] мигает {E} ○ ○ X X ▲ - ▲ X X X [1], [2] мигают
Одновременно с этим:
Если диапазон распознаваемых дистанций переднего датчика установлен на 500 мм (19,69 дюйма), мигает [5]
Если диапазон распознаваемых дистанций переднего датчика установлен на 1000 мм (39,37 дюйма), мигает [7]{F} ○ X ○ X ▲ - ▲ X X X [1], [3] мигают
Одновременно с этим:
Если диапазон распознаваемых дистанций заднего датчика установлен на 600 мм (23,62 дюйма), мигает [5]
Если диапазон распознаваемых дистанций заднего датчика установлен на 2500 мм (59,06 дюйма), мигает [7]{G} ○ X X ○ ▲ - ▲ X X X [1], [4] мигают
Одновременно с этим, если установлен режим контроля рулевого управления, мигает [5]
Если установлен обычный режим, мигает [7]{H} ○ ▲ ▲ ▲ ▲ - ▲ X X X На шагах {E}, {F} и {G} в течение 5 с будут мигать соответствующие измененные настройки {I} ● ● ● ● ● - ● ● ● ● В течение 2 с горят все индикаторы, за исключением [6]
○: мигает
▲: мигает в зависимости от условия
X: не светится и не мигает
