Система Освещения Цепь Лампы Подсветки Внутренней Ручки

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАБОТУ (ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ)

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПОДСВЕТКА ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ)

ЗАМЕНИТЕ ЛАМПУ ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ – ЛАМПА ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ)

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПОДСВЕТКА ВНУТРЕННЕЙ РУЧКИ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ)

ЗАМЕНИТЕ ЛАМПУ ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ – ЛАМПА ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ)

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПОДСВЕТКА ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

ЗАМЕНИТЕ ЛАМПУ ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ – ЛАМПА ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПОДСВЕТКА ВНУТРЕННЕЙ РУЧКИ ПРАВОЙ ЗАДНЕЙ ДВЕРИ)

ЗАМЕНИТЕ ЛАМПУ ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ПРАВОЙ ЗАДНЕЙ ДВЕРИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ – ЛАМПА ПОДСВЕТКИ ВНУТРЕННЕЙ РУЧКИ ПРАВОЙ ЗАДНЕЙ ДВЕРИ)

ОПИСАНИЕ

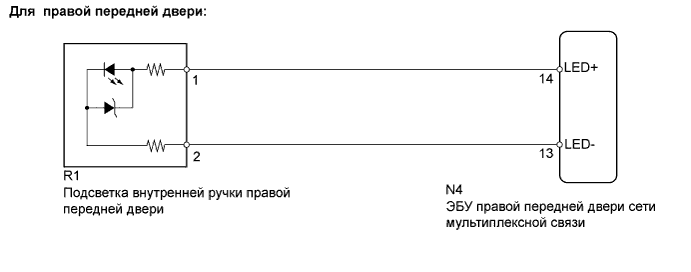

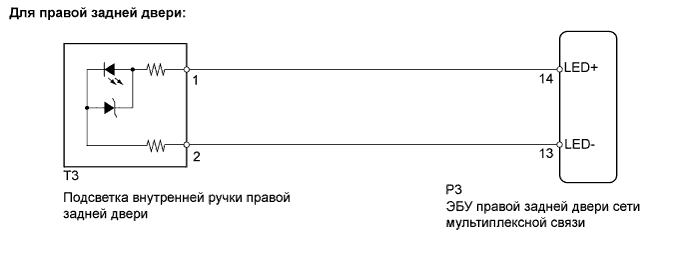

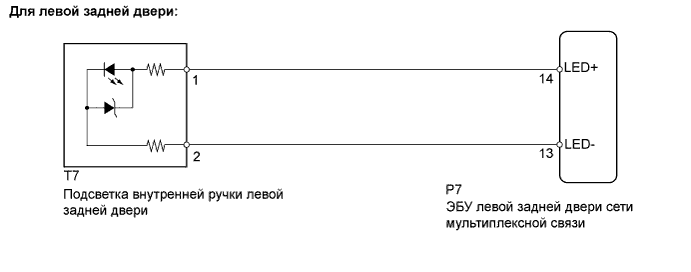

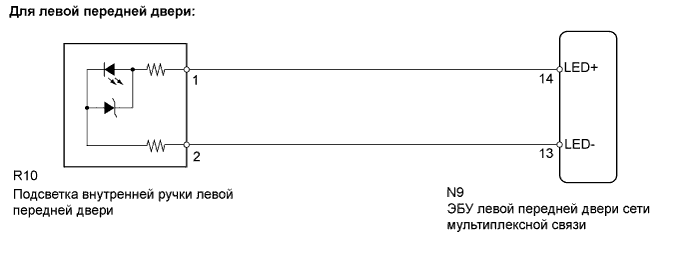

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Убедитесь в том, что при открывании двери включаются перечисленные ниже лампы подсветки внутренних ручек.



   Результат

   Результат	Следующий шаг
   Не включается подсветка внутренней ручки левой передней двери	А
   Не включается подсветка внутренней ручки правой передней двери	B
   Не включается подсветка внутренней ручки левой задней двери	C
   Не включается подсветка внутренней ручки правой задней двери	D

1. Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что лампа подсветки внутренней ручки левой передней двери горит.



   ЭБУ левой передней двери сети мультиплексной связи

   Параметр / Устройство	Описание проверки	Замечание по диагностике
   Inside Handle Illumination	Включение / выключение подсветки внутренней ручки	-

   OK:

   Лампа светится.


1. Временно замените лампу подсветки внутренней ручки левой передней двери новой или заведомо исправной.


2. Проверьте, включается ли лампа подсветки.


   OK:

   Лампа подсветки внутренней ручки левой передней двери включается.

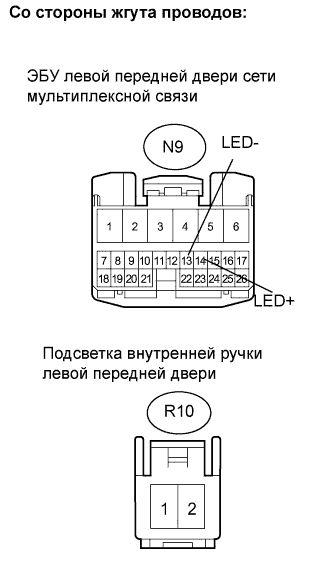

1. Отсоедините разъем N9 ЭБУ.


2. Отсоедините разъем R10 фары.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   N9-14 (LED+) - R10-1	Менее 1 Ом
   N9-13 (LED-) - R10-2	Менее 1 Ом
   N9-14 (LED+) - масса	10 кОм или более
   N9-13 (LED-) - масса	10 кОм или более

1. Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что лампа подсветки внутренней ручки правой передней двери горит.



   ЭБУ правой передней двери сети мультиплексной связи

   Параметр / Устройство	Описание проверки	Замечание по диагностике
   Inside Handle Illumination	Включение / выключение подсветки внутренней ручки	-

   OK:

   Лампа светится.


1. Временно замените лампу подсветки внутренней ручки правой передней двери новой или заведомо исправной.


2. Проверьте, включается ли лампа подсветки.


   OK:

   Лампа подсветки внутренней ручки правой передней двери включается.

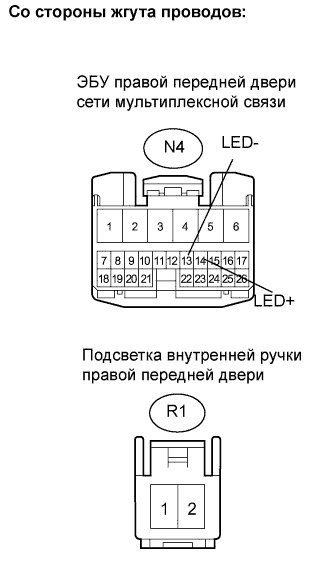

1. Отсоедините разъем N4 ЭБУ.


2. Отсоедините разъем R1 фары.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   N4-14 (LED+) - R1-1	Менее 1 Ом
   N4-13 (LED-) - R1-2	Менее 1 Ом
   N4-14 (LED+) - масса	10 кОм или более
   N4-13 (LED-) - масса	10 кОм или более

1. Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что лампа подсветки внутренней ручки левой задней двери горит.



   ЭБУ левой задней двери сети мультиплексной связи

   Параметр / Устройство	Описание проверки	Замечание по диагностике
   Inside Handle Illumination	Включение / выключение подсветки внутренней ручки	-

   OK:

   Лампа светится.


1. Временно замените лампу подсветки внутренней ручки левой задней двери новой или заведомо исправной.


2. Проверьте, включается ли лампа подсветки.


   OK:

   Лампа подсветки внутренней ручки левой задней двери включается.

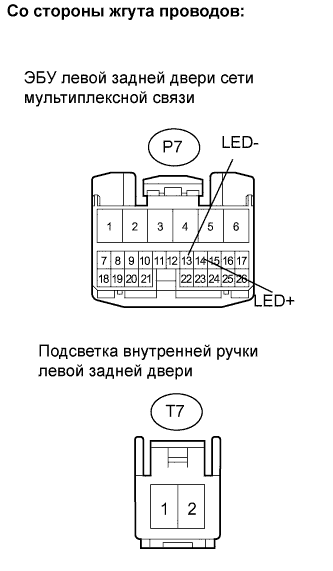

1. Отсоедините разъем P7 ЭБУ.


2. Отсоедините разъем T7 лампы.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   P7-14 (LED+) - T7-1	Менее 1 Ом
   P7-13 (LED-) - T7-2	Менее 1 Ом
   P7-14 (LED+) - масса	10 кОм или более
   P7-13 (LED-) - масса	10 кОм или более

1. Войдите в режим Active Test, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что лампа подсветки внутренней ручки двери светится.



   ЭБУ правой задней двери сети мультиплексной связи

   Параметр / Устройство	Описание проверки	Замечание по диагностике
   Inside Handle Illumination	Включение / выключение подсветки внутренней ручки	-

   OK:

   Лампа светится.


1. Временно замените лампу подсветки внутренней ручки правой задней двери новой или заведомо исправной.


2. Проверьте, включается ли лампа подсветки.


   OK:

   Лампа подсветки внутренней ручки правой задней двери включается.

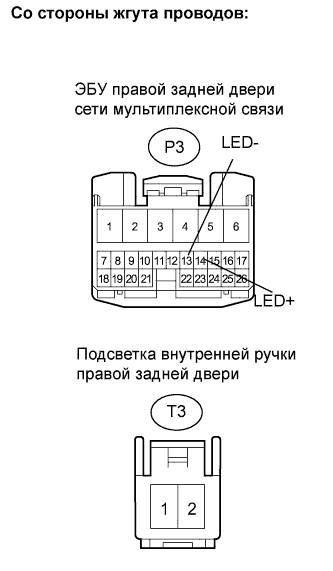

1. Отсоедините разъем P3 ЭБУ.


2. Отсоедините разъем T3 лампы.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   P3-14 (LED+) - T3-1	Менее 1 Ом
   P3-13 (LED-) - T3-2	Менее 1 Ом
   P3-14 (LED+) - масса	10 кОм или более
   P3-13 (LED-) - масса	10 кОм или более
