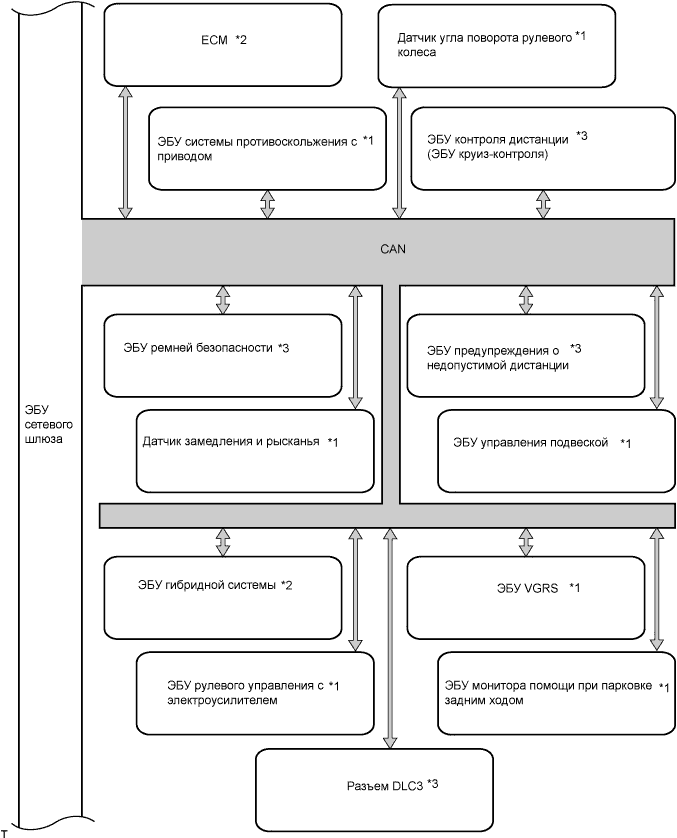

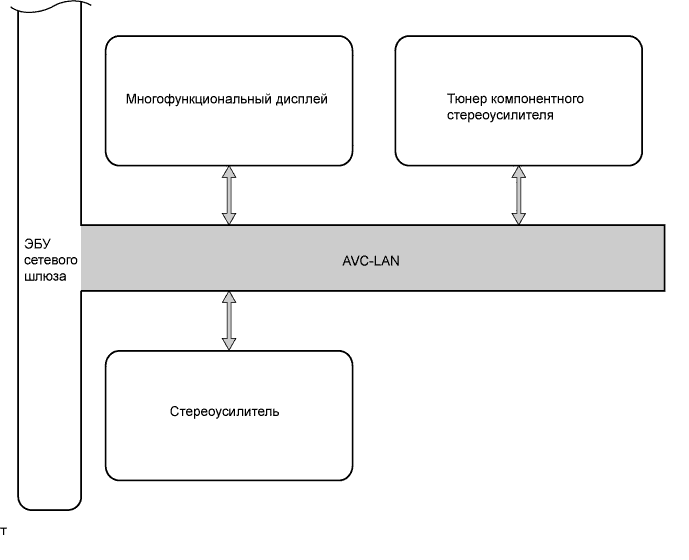

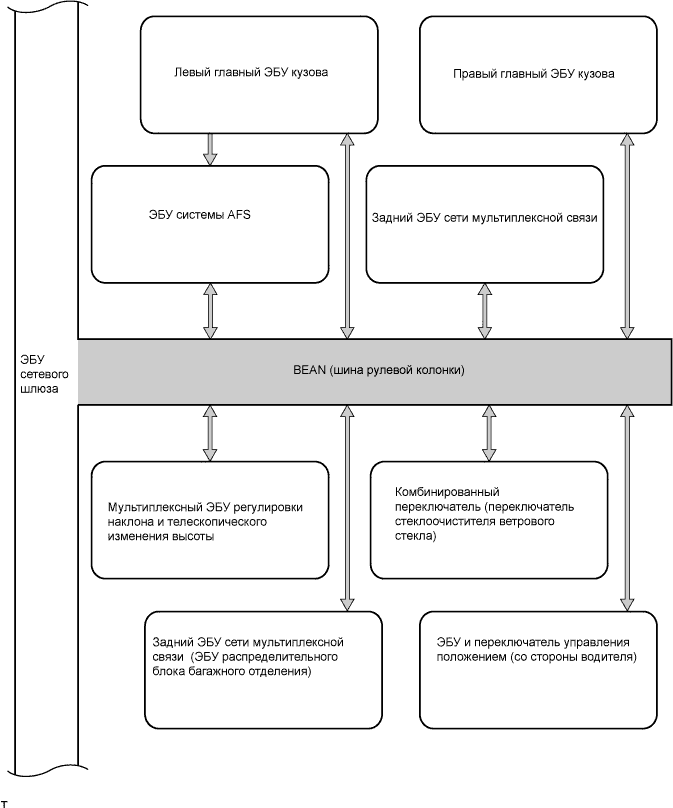

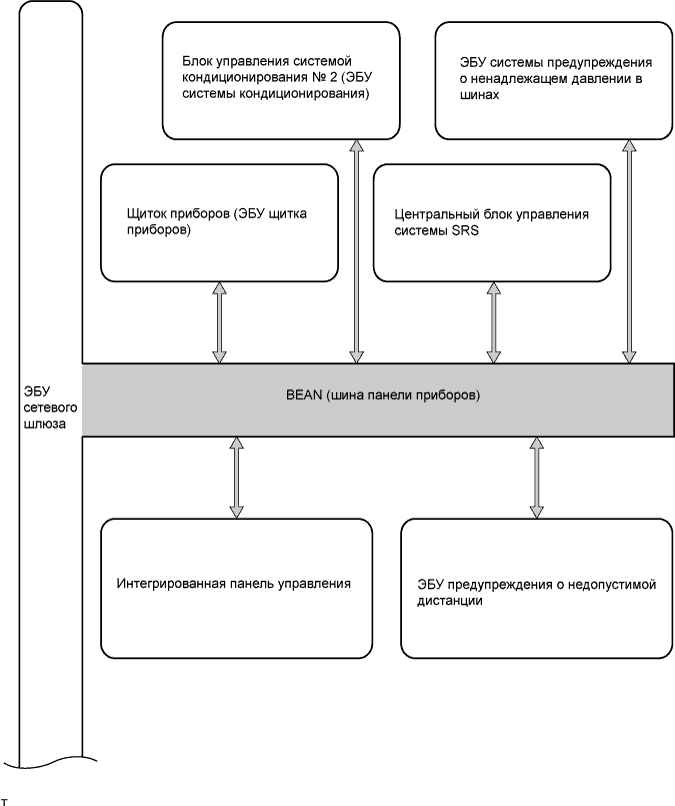

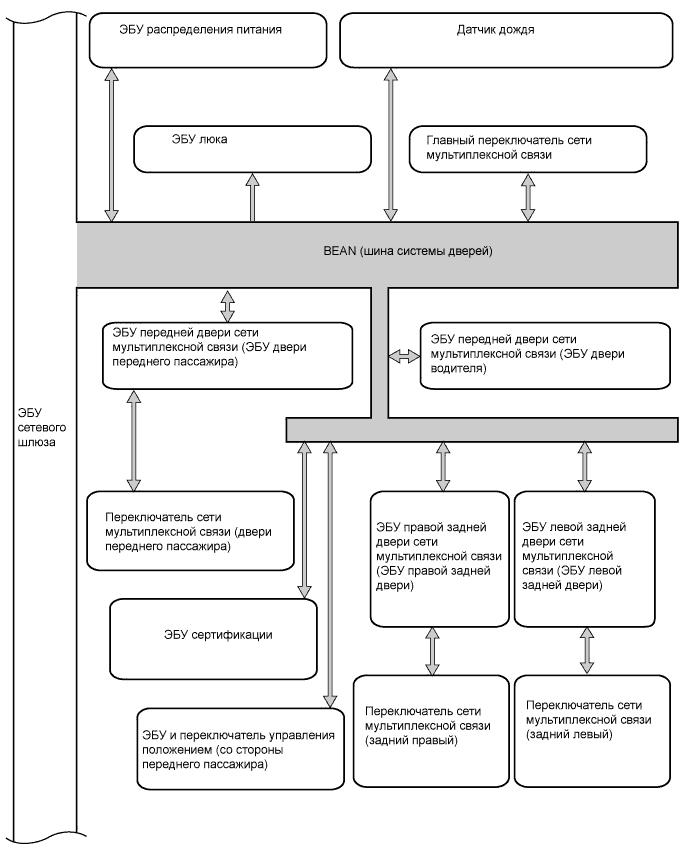

Мультиплексная Система Передачи Данных -- Схема Системы |
| Параметр / Устройство | Описание |
| Количество блоков ЭБУ, подключенных к BEAN*1 | 24 |
| Количество блоков ЭБУ, подключенных к CAN*1 | 14 |
| Количество блоков ЭБУ, подключенных к AVC-LAN*1 | 3 |
| Количество кадров связи*2 | 208 |
| Функция межсетевого интерфейса между BEAN и системой диагностики | ЭБУ сетевого шлюза |
| Функция межсетевого интерфейса между BEAN и AVC-LAN | ЭБУ сетевого шлюза |
| Функция межсетевого интерфейса между BEAN и CAN | ЭБУ сетевого шлюза |
| Блок ЭБУ, отвечающий за информацию о настройках оборудования автомобиля | ЭБУ сетевого шлюза |
| Протокол | CAN, BEAN и AVC-LAN |
- УКАЗАНИЕ:
- *1: ЭБУ, устанавливаемые по заказу, включены.
- *2: Количество данных, необходимое для связи.
- УКАЗАНИЕ:
- *1: Подключен к цепи шины CAN № 2.
- *2: Подключен к цепи шины CAN №1 и № 2.
- *3: Подключен к цепи шины CAN № 1.
