Мультиплексная Система Передачи Данных -- Контакты Эбу |
| ПРОВЕРЬТЕ ЭБУ СЕТЕВОГО ШЛЮЗА |

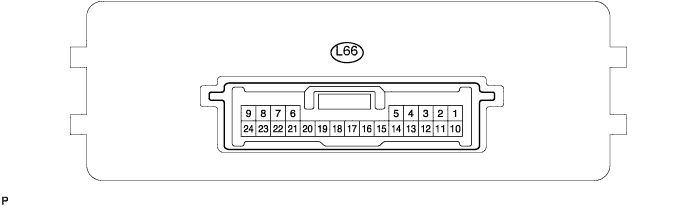

Отсоедините разъем L66 ЭБУ.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия BATT (L66 -10) - GND (L66 -24) G - W-B Напряжение питания +B (BATT) Всегда 10-14 В IG (L66-1) - масса B - масса Питание зажигания Зажигание включено (IG) 10-14 В ACC (L66-2) - масса V - масса Источник питания ACC Зажигание включено (ACC) 10-14 В SIL (L66-7) - масса O - масса Линия ''+'' шины Во время передачи Формирование импульсов MPI1 (L66-4) - масса LG - масса Линия MPX Всегда 10 кОм или более MPI2 (L66-13) - масса GR - масса Линия MPX Всегда 10 кОм или более MPL1 (L66-5) - масса W*1 - масса
BR*2 - массаЛиния MPX Всегда 10 кОм или более MPL2 (L66-14) - масса GR - масса Линия MPX Всегда 10 кОм или более MPD1 (L66-3) - масса P - масса Линия MPX Всегда 10 кОм или более MPD2 (L66-12) - масса SB - масса Линия MPX Всегда 10 кОм или более GND (L66-24) - масса W-B - масса Масса Всегда Менее 1 Ом - УКАЗАНИЕ:
- *1: Для моделей с левосторонним рулевым управлением
- *2: Для моделей с правосторонним рулевым управлением
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

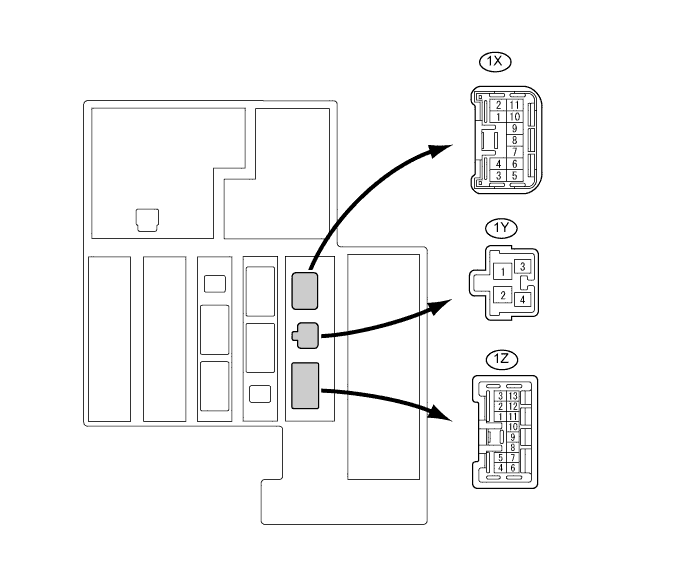

| ПРОВЕРЬТЕ БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА, РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК (ПЕРЕДНИЙ КОНТРОЛЛЕР) |
Отсоедините разъемы 1X и 1Y распределительного блока.
Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия 1Y-4 - 1X-1 G-R - W-B Источник питания +B (FMB3) Всегда 10-14 В 1X-5 - 1X-1 GR-L - W-B*1
GR - W-B*2Линия MPX Всегда 10 кОм или более 1X-6 - 1X-1 GR-L - W-B Линия MPX Всегда 10 кОм или более 1X-1 - масса W-B - масса Масса Всегда Менее 1 Ом - УКАЗАНИЕ:
- *1: Для моделей с левосторонним рулевым управлением
- *2: Для моделей с правосторонним рулевым управлением
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
| ПРОВЕРЬТЕ ЛЕВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ЛЕВОЙ СТОРОНЫ КОЖУХА) |
Отсоедините разъемы A32, W3, PA, PD и PL ЭБУ.
Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия MPXB (PL-1) - GND (PA-14) G-R - W-B Источник питания +B (MPXB) Всегда 10-14 В MPX1 (W3-15) - масса GR - масса Линия MPX Всегда 10 кОм или более MPX4 (A32-6) - масса G-R - масса Линия MPX Всегда 10 кОм или более GND (PA-14) - масса W-B - масса Масса Всегда Менее 1 Ом SGND (PD-8) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
| ПРОВЕРЬТЕ ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК С ПРАВОЙ СТОРОНЫ КОЖУХА) |

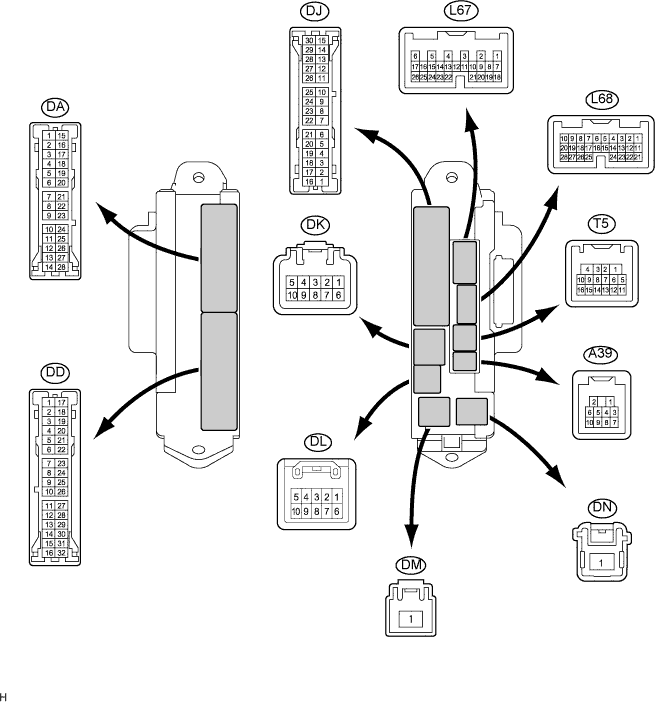

Отсоедините разъемы DA, DD, DK и L68 ЭБУ.
Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия BECU (DK-5) - GND2 (DD-7) G-R - W-B Источник питания +B (MPX-B) Всегда 10-14 В MPX1 (DA-26) - GND2 (DD-7) GR - W-B Линия MPX Всегда 10 кОм или более MPX2 (L68-21) - GND2 (DD-7) G*1 - W-B
O*2- W-BЛиния MPX Всегда 10 кОм или более GSW (DA-7) - GND2 (DD-7) B - W-B Линия MPX Всегда 10 кОм или более GND2 (DD-7) - масса W-B - масса Масса Всегда Менее 1 Ом - УКАЗАНИЕ:
- *1: Для моделей с левосторонним рулевым управлением
- *2: Для моделей с правосторонним рулевым управлением
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
| ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 (ЗАДНИЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |

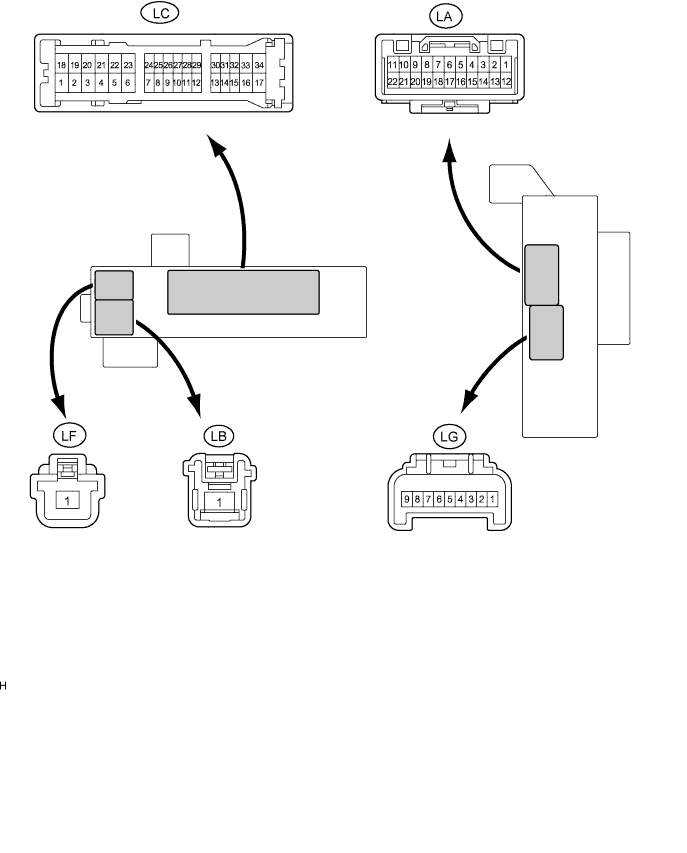

Отсоедините разъемы LB, LC и LF распределительного блока.
Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия ECUB (LC-15) - масса B - масса Источник питания +B (ECUB) Всегда 10-14 В MPX1 (LC-21) - масса BR - масса Линия MPX Всегда 10 кОм или более MPX2 (LC-31) - масса GR - масса Линия MPX Всегда 10 кОм или более PGND (LF-1) - масса W-B - масса Масса Всегда Менее 1 Ом SG (LC-3) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

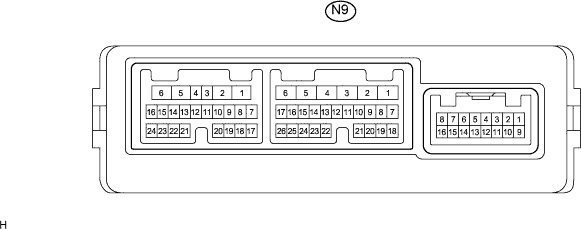

| ПРОВЕРЬТЕ ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ЭБУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ) |
Отсоедините разъем N9 ЭБУ.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия CPUB (N9-4) - масса LG*1 - масса
G*2 - массаИсточник питания +B (CPUB) Всегда 10-14 В BDR (N9-6) - масса L - масса +B (BDR) источник питания Всегда 10-14 В MPX1 (N9-8) - масса P*1 - масса
GR*2 - массаЛиния MPX Всегда 10 кОм или более MPX2 (N9-9) - масса L*1 - масса
B*2 - массаЛиния MPX Всегда 10 кОм или более GND (N9-1) - масса W-B - масса Масса Всегда Менее 1 Ом - УКАЗАНИЕ:
- *1: Для моделей с левосторонним рулевым управлением
- *2: Для моделей с правосторонним рулевым управлением
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
| ПРОВЕРЬТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ) |

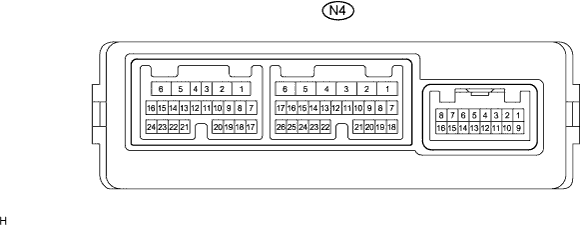

Отсоедините разъем N4 ЭБУ.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия CPUB (N4-4) - масса LG*1 - масса
B*2 - массаИсточник питания +B (CPUB) Всегда 10-14 В BDR (N4-6) - масса L*1 - масса
R*2 - масса+B (BDR) источник питания Всегда 10-14 В MPX1 (N4-8) - масса GR*1 - масса
Y*2 - массаЛиния MPX Всегда 10 кОм или более MPX2 (N4-9) - масса P - масса Линия MPX Всегда 10 кОм или более MPX3 (N4-7) - масса GR*1 - масса Линия MPX Всегда 10 кОм или более GND (N4-1) - масса W-B - масса Масса Всегда Менее 1 Ом - УКАЗАНИЕ:
- *1: Для моделей с левосторонним рулевым управлением
- *2: Для моделей с правосторонним рулевым управлением
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
| ПРОВЕРЬТЕ ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ЭБУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ) |

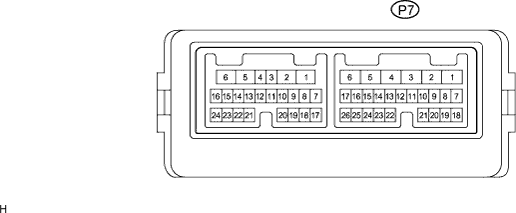

Отсоедините разъем P7 ЭБУ.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия CPUB (P7-4) - масса BR - масса Источник питания +B (CPUB) Всегда 10-14 В BDR (P7-6) - масса L - масса +B (BDR) источник питания Всегда 10-14 В MPX1 (P7-8) - масса GR - масса Линия MPX Всегда 10 кОм или более MPX2 (P7-9) - масса P - масса Линия MPX Всегда 10 кОм или более MPX3 (P7-7) - масса GR - масса Линия MPX Всегда 10 кОм или более GND (P7-1) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
| ПРОВЕРЬТЕ ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ (ЭБУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ) |

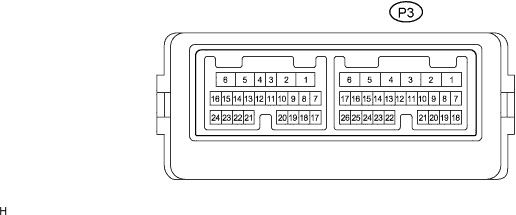

Отсоедините разъем P3 ЭБУ.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия CPUB (P3-4) - масса G - масса Источник питания +B (CPUB) Всегда 10-14 В BDR (P3-6) - масса L - масса +B (BDR) источник питания Всегда 10-14 В MPX1 (P3-8) - масса GR - масса Линия MPX Всегда 10 кОм или более MPX2 (P3-9) - масса P - масса Линия MPX Всегда 10 кОм или более MPX3 (P3-7) - масса GR - масса Линия MPX Всегда 10 кОм или более GND (P3-1) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
| ПРОВЕРЬТЕ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ (с правой стороны) |

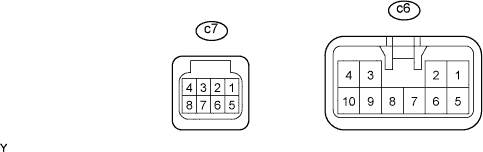

Отсоедините разъемы c6 и c7 ЭБУ.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия +B (c6-5) - GND (c6-1) L - W-B Источник питания +B Всегда 10-14 В SYSB (c7-8) - масса R - масса Напряжение питания +B (SYSB) Всегда 10-14 В MPX1 (c7-1) - масса P - масса Линия MPX Всегда 10 кОм или более GND (c6-1) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

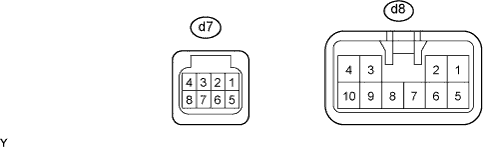

| ПРОВЕРЬТЕ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ (с левой стороны) |
Отсоедините разъемы d7 и d8 ЭБУ.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия +B (d8-5) - GND (d8-1) L - W-B Источник питания +B Всегда 10-14 В SYSB (d7-8) - масса G - масса Напряжение питания +B (SYSB) Всегда 10-14 В MPX1 (d7-1) - масса GR - масса Линия MPX Всегда 10 кОм или более GND (d8-1) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
| ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ (ЭБУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ) |

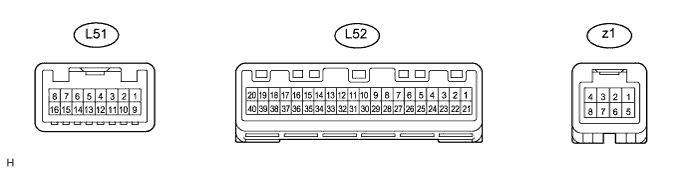

Отсоедините разъем L52 блока управления.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия B (L52-1) - GND (L52-20) L - W-B Источник питания +B Всегда 10-14 В IG+ (L52-21) - масса W - масса Сигнал выключателя зажигания (IG) Зажигание включено (IG) 10-14 В MPX+ (L52-30) - масса SB - масса Линия MPX Всегда 10 кОм или более MPX- (L52-31) - масса Y - масса Линия MPX Всегда 10 кОм или более GND (L52-20) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
| ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |

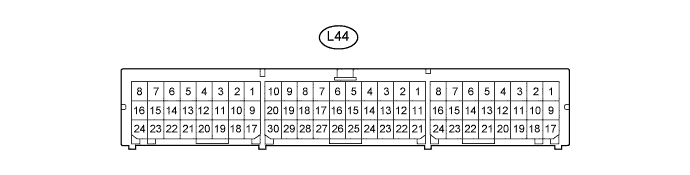

Отсоедините разъем L44 датчика.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия IG2 (L44-21) - E1 (L44-25) B - W-B Сигнал выключателя зажигания (IG) Зажигание включено (IG) 10-14 В MPX1 (L44-13) - масса R - масса Линия MPX Всегда 10 кОм или более MPX2 (L44-22) - масса R - масса Линия MPX Всегда 10 кОм или более E1 (L44-25) - масса W-B - масса Масса Всегда Менее 1 Ом E2 (L44-26) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

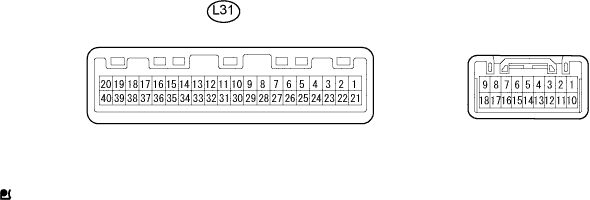

| ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ (ЭБУ ЩИТКА ПРИБОРОВ) |
Отсоедините разъем L31 щитка приборов.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия B (L31-21) - масса B - масса Источник питания +B (B) Всегда 10-14 В B (L31-22) - масса L - масса Источник питания +B (B) Всегда 10-14 В MPX+ (L31-25) - масса GR - масса Линия MPX Всегда 10 кОм или более MPX- (L31-5) - масса SB - масса Линия MPX Всегда 10 кОм или более E2 (L31-40) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
| ПРОВЕРЬТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА (ЭБУ ЛЮКА) |

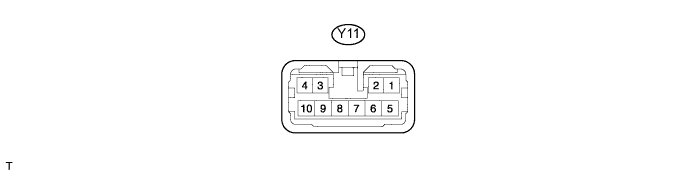

Отсоедините разъем Y11 приводного механизма.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия B (Y11-5) - E (Y11-7) L - W-B Источник питания +B (B) Всегда 10-14 В MPX1 (Y11-10) - масса GR - масса Линия MPX Всегда 10 кОм или более E (Y11-7) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
| ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНЫЙ ЭБУ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ |

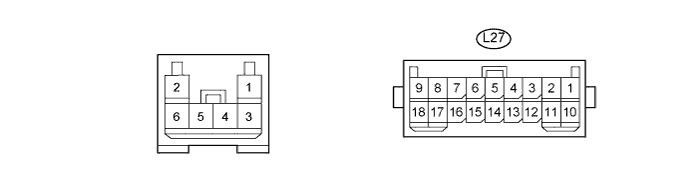

Отсоедините разъем L27 ЭБУ.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия ECUB (L27-9) - GND (L27-11) R - W-B Источник питания +B (ECUB) Всегда 11-14 В +B (L27-2) - GND (L27-11) L - W-B Напряжение питания +B (+B) Всегда 11-14 В MPX1 (L27-5) - масса GR - масса Линия MPX Всегда 10 кОм или более GND (L27-11) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

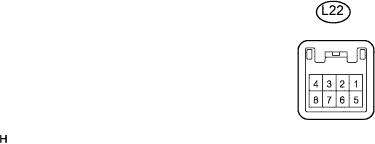

| ПРОВЕРЬТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ (ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА) |
Отсоедините разъем L22 переключателя.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия B (L22-1) - E (L22-5) GR - W-B Источник питания +B (B) Всегда 10-14 В MPX1 (L22-6) - масса G*1 - масса
O*2 - массаЛиния MPX Всегда 10 кОм или более MPX2 (L22-7) - масса O*1 - масса
G*2 - массаЛиния MPX Всегда 10 кОм или более E (L22-5) - масса W-B - масса Масса Всегда Менее 1 Ом - УКАЗАНИЕ:
- *1: Для моделей с левосторонним рулевым управлением
- *2: Для моделей с правосторонним рулевым управлением
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
| ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |

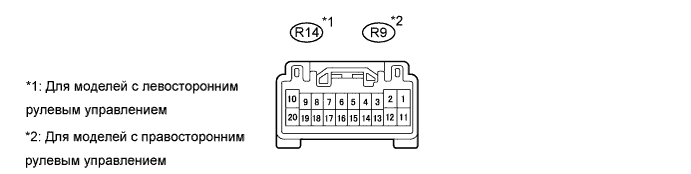

Отсоедините разъем R14*1 или R9*2 выключателя.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия CPUB (R14-9)*1 - E (R14-2)*1 G - W-B Источник питания +B (CPUB) Всегда 10-14 В E (R14-2)*1 - масса W-B - масса Масса Всегда Менее 1 Ом MPX1 (R14-7)*1 - E (R14-2)*1 GR - W-B Линия MPX Всегда Менее 1 Ом MPX2 (R14-8)*1 - E (R14-2)*1 P - W-B Линия MPX Всегда Менее 1 Ом CPUB (R9-9)*2 - E (R9-2)*2 G - W-B Источник питания +B (CPUB) Всегда 10-14 В E (R9-2)*2 - масса W-B - масса Масса Всегда Менее 1 Ом MPX1 (R9-7)*2 - E (R9-2)*2 GR - W-B Линия MPX Всегда Менее 1 Ом MPX2 (R9-8)*2 - E (R9-2) R - W-B Линия MPX Всегда Менее 1 Ом - УКАЗАНИЕ:
- *1: Для моделей с левосторонним рулевым управлением
- *2: Для моделей с правосторонним рулевым управлением
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
| ПРОВЕРЬТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ |
Отсоедините разъем L73 ЭБУ.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия AM1 (L73-33) - GND2 (L73-6) O - W-B Источник питания +B (AM1) Всегда 10-14 В AM2 (L73-12) - GND2 (L73-6) BR - W-B Источник питания +B (AM2) Всегда 10-14 В MPX1 (L73-7) - масса LG - масса Линия MPX Всегда 10 кОм или более MPX2 (L73-24) - масса P - масса Линия MPX Всегда 10 кОм или более GND2 (L73-6) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

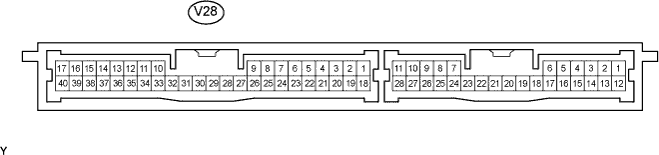

| ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ |
Отсоедините разъем V28 ЭБУ.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия +B1 (V28-1) - E (V28-17) R - W-B Источник питания +B Всегда 10-14 В MPX1 (V28-27) - E (V28-17) BR - W-B Линия MPX Всегда 10 кОм или более MPX2 (V28-28) - E (V28-17) GR - W-B Линия MPX Всегда 10 кОм или более E (V28-17) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

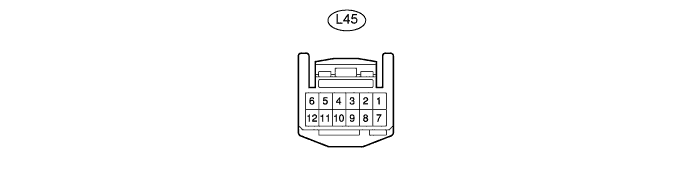

| ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ |
Отсоедините разъем L45 ЭБУ.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия IG (L45 -1) - GND (L45 -7) G - W-B Сигнал выключателя зажигания (IG) Всегда 10-14 В MPX1 (L45-6) - GND (L45-7) LG - W-B Линия MPX Всегда 10 кОм или более MPX2 (L45-12) - GND (L45-7) GR - W-B Линия MPX Всегда 10 кОм или более GND (L45-7) - масса W-B - масса Масса Всегда Менее 1 Ом - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
| ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ AFS |

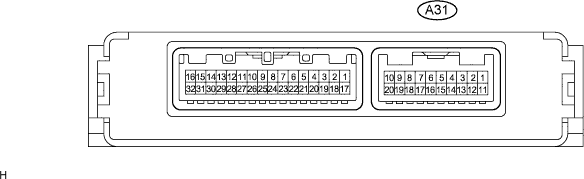

Отсоедините разъем А31 ЭБУ.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия E1 (A31-1) - масса W-B - масса Масса Всегда Менее 1 В IG (A31-2) - E1 (A31-1) B - W-B Цепь питания (к выключателю зажигания) Зажигание выключено Менее 1 В Зажигание включено (IG) 10-14 В MPX1 (A31-5) - E1 (A31-1) G-R - W-B Сигнал мультиплексной системы передачи данных Зажигание включено (IG) Форма сигнала MPX2 (A31-6) - E1 (A31-1) GR-L - W-B Сигнал мультиплексной системы передачи данных Зажигание включено (IG) Форма сигнала - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

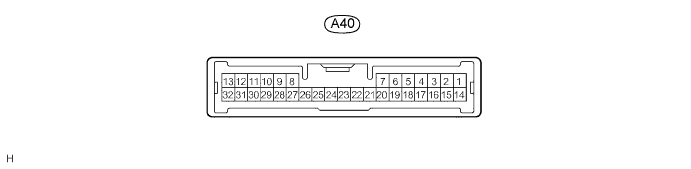

| ПРОВЕРЬТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ |
Отсоедините разъем A40 ЭБУ.
Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.
Обозначения (номера контактов) Цвет проводки Описание контактов Режим Заданные условия IG (A40-8) - E (A40-27) G-Y - W-B Сигнал выключателя зажигания (IG) Зажигание включено (IG) 10-14 В E (A40-27) - масса W-B - масса Масса ЭБУ Всегда Менее 1 Ом M+ (A40-26) - E (A40-27) GR - W-B Передача данных по шине BEAN Зажигание включено (IG), главный выключатель системы ультразвуковой локации включен Формирование импульсов (см. сигнал 4) - Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
