Рулевая Колонка В Сборе -- Установка |
1. УСТАНОВИТЕ ПРОМЕЖУТОЧНЫЙ ВАЛ № 2 РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ |
![]() |
Установите промежуточный вал № 2 рулевого управления.
Установите зажим на чехол выходного отверстия рулевой колонки.
2. УСТАНОВИТЕ РУЛЕВУЮ КОЛОНКУ В СБОРЕ |
Установите рулевую колонку и закрепите ее 4 гайками.
- Момент затяжки:
- 26 Н*м{260 кгс*см, 19 фунт-сила-футов}
![]() |
Подсоедините разъемы и установите зажимы жгута проводов на рулевую колонку.
Совместите сборочные метки на шлицевом хомуте рулевого вала и тяге рулевого управления с усилителем.
Вверните болт.
- Момент затяжки:
- 35 Н*м{360 кгс*см, 26 фунт-сила-футов}
3. ПОДСОЕДИНИТЕ ПРОМЕЖУТОЧНЫЙ ВАЛ № 2 РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ |
Подсоедините промежуточный вал № 2 рулевого управления к главному валу рулевого управления.
![]() |
Вверните болт.
- Момент затяжки:
- 35 Н*м{360 кгс*см, 26 фунт-сила-футов}
Установите зажим на чехол выходного отверстия рулевой колонки.
![]() |
4. УСТАНОВИТЕ ШЛИЦЕВОЙ ХОМУТ РУЛЕВОГО ВАЛА В СБОРЕ |

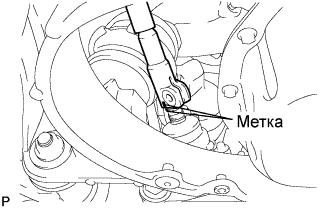

Совместите метки на промежуточном валу № 2 рулевого управления и шлицевом хомуте рулевого вала.
![]() |
Временно вверните болт.
- УКАЗАНИЕ:
- Не затягивайте болт.
Совместите сборочные метки на шлицевом хомуте рулевого вала и тяге рулевого управления с усилителем.
![]() |
Вверните болт (A) и затяните 2 болта.
- Момент затяжки:
- 35 Н*м{360 кгс*см, 26 фунт-сила-футов}
![]() |
5. УСТАНОВИТЕ ПЕРЕДНИЕ КОЛЕСА СТРОГО ПРЯМО |
6. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ ПОВОРОТА В СБОРЕ С ВИТЫМ КАБЕЛЕМ |
Закрепите переключатель указателей поворота с витым кабелем на рулевой колонке зажимом.
![]() |
7. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ |
Введите в зацепление захват и закрепите переключатель наклона и телескопического изменения высоты.
![]() |
Подсоедините разъем.
8. УСТАНОВИТЕ КОЖУХ РУЛЕВОЙ КОЛОНКИ |
Введите в зацепление 4 фиксатора, чтобы закрепить верхний кожух рулевой колонки на облицовке панели управления.
![]() |
Введите в зацепление захват и закрепите верхний кожух рулевой колонки.
Введите в зацепление 2 захвата и закрепите нижний кожух рулевой колонки.
- ПРИМЕЧАНИЕ:
- Действуйте осторожно, чтобы не повредить переключатель наклона и телескопического изменения высоты.
![]() |
С помощью отвертки вверните 3 винта.
- Момент затяжки:
- 2,0 Н*м{20 кгс*см, 18 фунт-сила-дюймов}
9. ОТРЕГУЛИРУЙТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ |
10. УСТАНОВИТЕ РУЛЕВОЕ КОЛЕСО В СБОРЕ |
Совместите сборочные метки на рулевом колесе и главном валу рулевого управления.
Заверните установочную гайку рулевого колеса.
- Момент затяжки:
- 50 Н*м{510 кгс*см, 37 фунт-сила-футов}
11. ПРОВЕРЬТЕ ЦЕНТРАЛЬНОЕ ПОЛОЖЕНИЕ РУЛЕВОГО КОЛЕСА |
12. УСТАНОВИТЕ ВОЗДУХОВОД № 1 |
Введите в зацепление 2 захвата и установите воздуховод № 1.
13. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ |
Подсоедините разъем.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
![]() |
Закрепите подушку безопасности для защиты коленей водителя 4 болтами.
- Момент затяжки:
- 10 Н*м{102 кгс*см, 7 фунт-сила-футов}
14. УСТАНОВИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
![]() |
Установите трос управления замком капота на защитную накладку.
Установите защитную накладку и введите в зацепление 8 фиксаторов и захват.
15. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |
![]() |
Подсоедините разъемы.
Введите в зацепление 3 захвата.
Установите нижнюю крышку и закрепите ее 2 винтами.
16. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ |
![]() |
Установите боковую панель и введите в зацепление 2 захвата и 4 фиксатора.
17. УСТАНОВИТЕ НАКЛАДКУ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
Введите в зацепление 3 захвата, чтобы установить накладку обшивки.
Вытяните сложенную кромку уплотнителя.
18. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
Введите в зацепление 5 захватов и установите опорную накладку.
![]() |
Вытяните сложенную кромку уплотнителя.
19. УСТАНОВИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
![]() |
Установите отделочную накладку панели приборов и введите в зацепление 4 фиксатора и 3 захвата.
Вверните винт.
20. УСТАНОВИТЕ ВЕРХНЮЮ ПАНЕЛЬ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА В СБОРЕ |
![]() |
Подсоедините разъем.
Установите верхнюю облицовку панели пола и закрепите ее 9 фиксаторами.
Установите рукоятку рычага переключения передач и поверните ее в направлении, указанном стрелкой.
![]() |
21. УСТАНОВИТЕ ПЕРЕДНЮЮ НАКЛАДКУ ВЕРХНЕЙ ОБЛИЦОВКИ ПАНЕЛИ ПОЛА |
Введите в соединение захваты для крепления облицовки.
22. УСТАНОВИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА В СБОРЕ |
Выполните диагностику системы (см. стр. Нажмите здесь).
Не снимая с автомобиля накладку рулевого колеса, проведите осмотр. При обнаружении каких-либо из перечисленных ниже неполадок замените накладку рулевого колеса на новую:
- Порезы, микротрещины или заметное изменение цвета поверхности и пазов накладки рулевого колеса.
- Порезы, микротрещины или заметное изменение цвета поверхности и пазов накладки рулевого колеса.
![]() |
23. УСТАНОВИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА |
Придерживайте накладку рулевого колеса одной рукой, как показано на рисунке.
![]() |
Подсоедините 2 разъема к накладке рулевого колеса.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
Подсоедините разъем звукового сигнала.
Проверьте, что канавка по окружности винта "TORX" вошла в корпус с резьбой, и поместите накладку рулевого колеса на рулевое колесо.
![]() |
Затяните 2 винта "TORX" с помощью торцевого ключа "TORX" (T30).
- Момент затяжки:
- 8,8 Н*м{90 кгс*см, 78 фунт-сила-дюймов}
24. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 3 |
25. УСТАНОВИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2 |
26. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
27. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS |
Проверьте контрольную лампу аварийного состояния SRS (см. стр. Нажмите здесь).
28. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ |
Выполните инициализацию (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
